Первый Телескоп с монтировкой (Очкоскоп)

[Demiyan]

Всегда хотел смотреть на звезды, пересмотрел кучу передач про космос и
захотелось  наблюдать своими глазами. но увы с деньгами напряг и на хороший телескоп не хватает  .

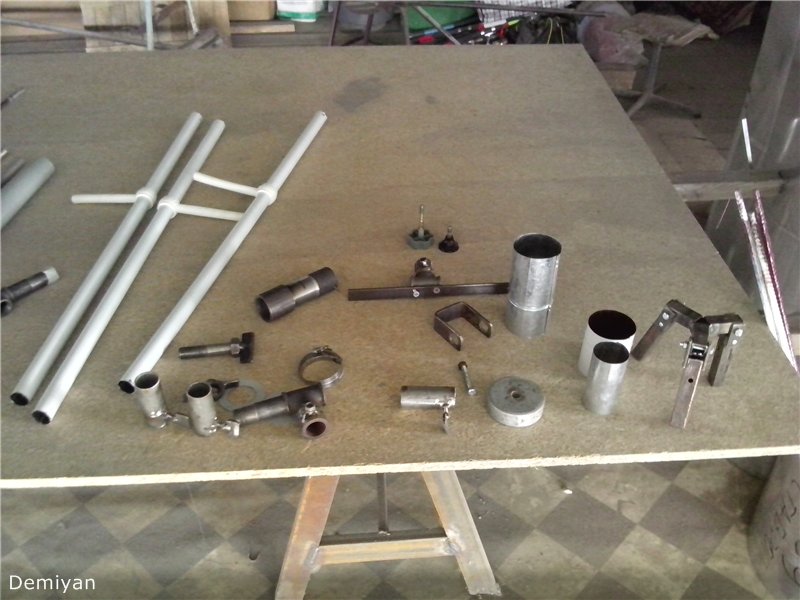

Решил соорудить сам (вдохновившись темой  vilisvir https://astronomy.ru/forum/index.php/topic,99162.0.html) из этого:

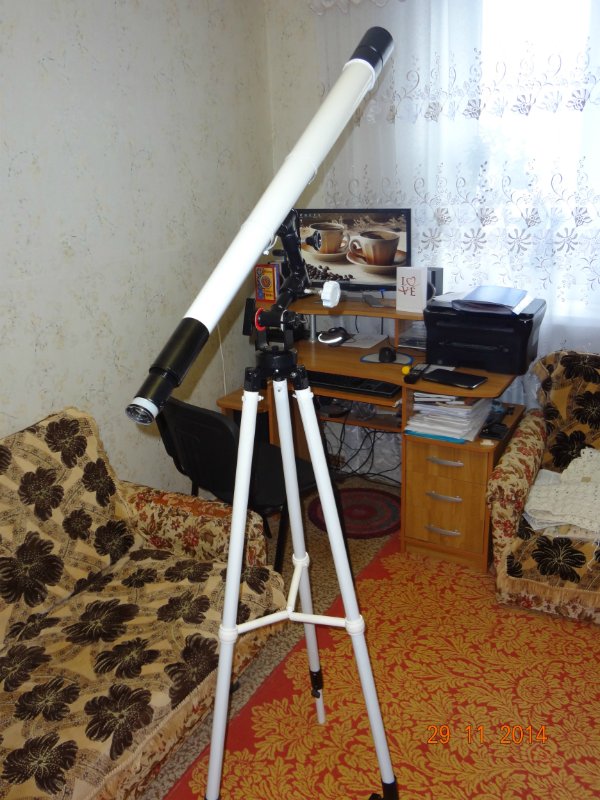

И вот что получилось:



Смотрел только на луну, среди туч, погода пока не позволяет.
Обошёлся примерно 600р.
Фокусное расстояние 1м, линза 1 диоптр.
Окуляры 2 самодельных из объектива 20мм и 25 мм
и собираю из журнала Деагостини (уже есть 6мм и 9 мм)
Посадочный департамент 1,25

Все хорошо, но вот только объектив очковая линза 1 диоптрий за 100р. очень плохая,
а где нормальную взять ахромат ни знаю, в инете искал, толком ничего не нашел.
Может кто знает где в нете или на барахолке купить ахромат (за адекватную цену)

[Demiyan]

В планах сделать ньютон, ищу стекло для зеркала.

[SIGMA]

Выгядит.. очень даже симпатично!
Ищите не стекло - а сразу зеркало, иначе мечты что то увидеть обречены на провал. Купите какой нибудь комплект на 250мм, и вперед.

[Demiyan]

Как погода позволит выложу фото, что в него видно.

[I.A.R.]

Да, добротно сделано. Руки растут откуда надо...

[ROVIAN]

Ищите не стекло - а сразу зеркало, иначе мечты что то увидеть обречены на провал.

С какого это кипариса ?

[Олег Чекалин]

Ищите не стекло - а сразу зеркало, иначе мечты что то увидеть обречены на провал.

С какого это кипариса ?

Не говори! Тем более, живя в Невинномысске. Наверняка можно кроме всего прочего найти членов "Сириуса".

[vilisvir]

А, моя школа - сантехника во все поля!
Симпатично, завершённо, олдскульно.

Все хорошо, но вот только объектив очковая линза 1 диоптрий за 100р. очень плохая,

Чем она плохая? Может Вы сильно много ожидаете от одиночной линзы, а она в своём классе нормальная?

Объектив диафрагмировали? Какой диаметр отверстия диафрагмы?

[Demiyan]

Объектив диафрагмировали? Какой диаметр отверстия диафрагмы?

Диафрагма 30 мм, хочу попробовать 40 мм поставить.
Погоди так и нету, поэтому пока ландшафт наблюдаю, вот что видно (снимал на цифромыльницу):
На что смотрел :


И вот что видел:


Дальний зеленый дом:


Другой окуляр:


Тоже самое ночью:

[vilisvir]

Диафрагма 30 мм, хочу попробовать 40 мм поставить.
Погоди так и нету, поэтому пока ландшафт наблюдаю, вот что видно (снимал на цифромыльницу):

40 мм - это уже многова-то.
По фото - качество вполне соответствует нормальному очкоскопу с недефектной линзой.

[Demiyan]

Подробности создания:

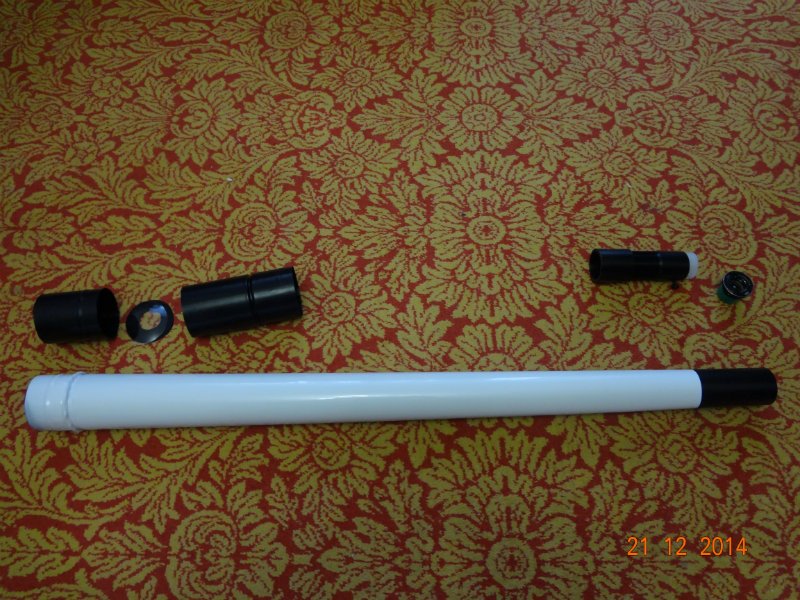

Труба в разборе (труба сделана из оцинкованной жести и покрашена, любой жестянщик в городе сделает рублей за 200р., я делал сам)

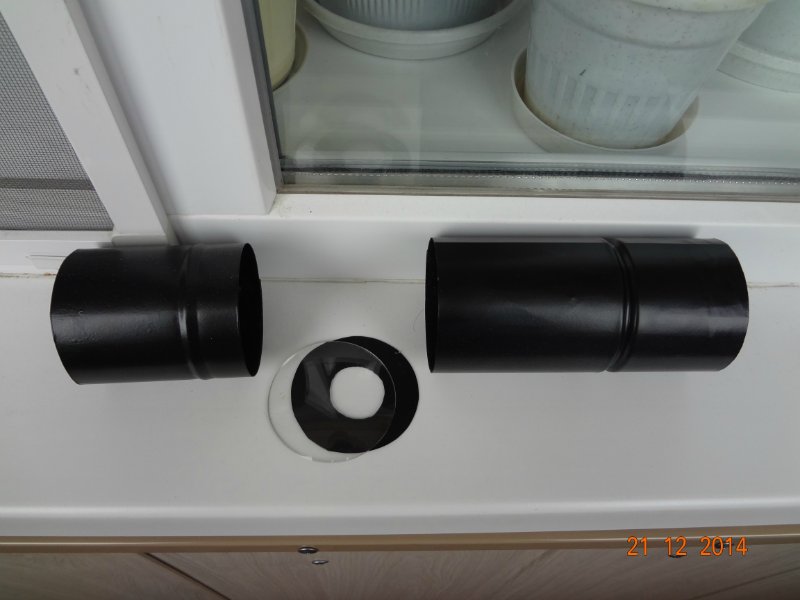

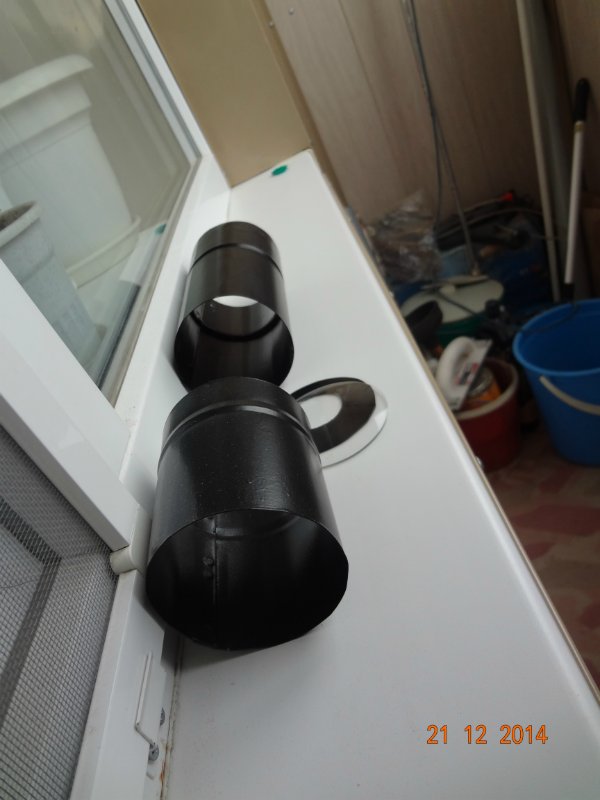

Объектив ( две трубки из жести. В одну вставляем линзу и деофрагны, затем в нее вставляем вторую меньшего диамерта, она и держит линзу)

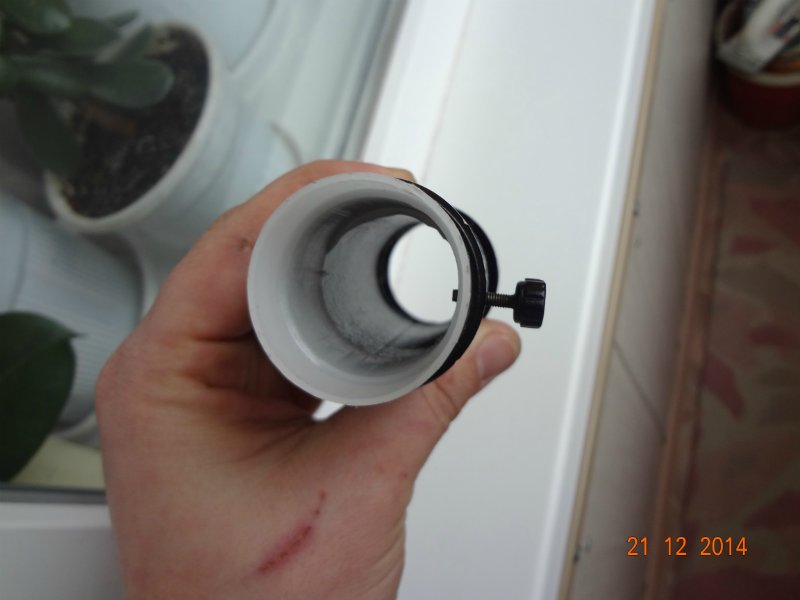

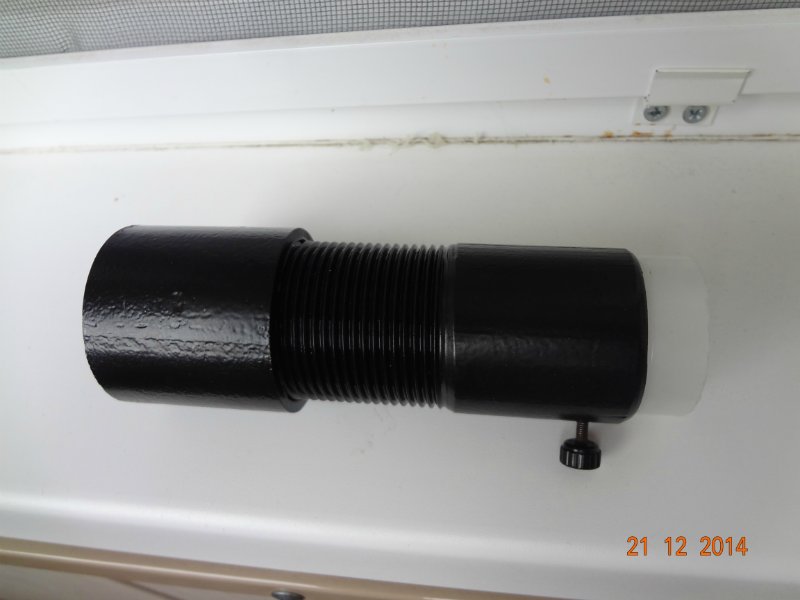

Фокусер (Муфта за 20р. и сгон за 20р. В сгоне мечеком нарезал резьбу и вкрутил болтик для фиксации окуляра. Вставил пластиковую баночку из под окуляра 1,25, чтоб окуляр не царапать.)

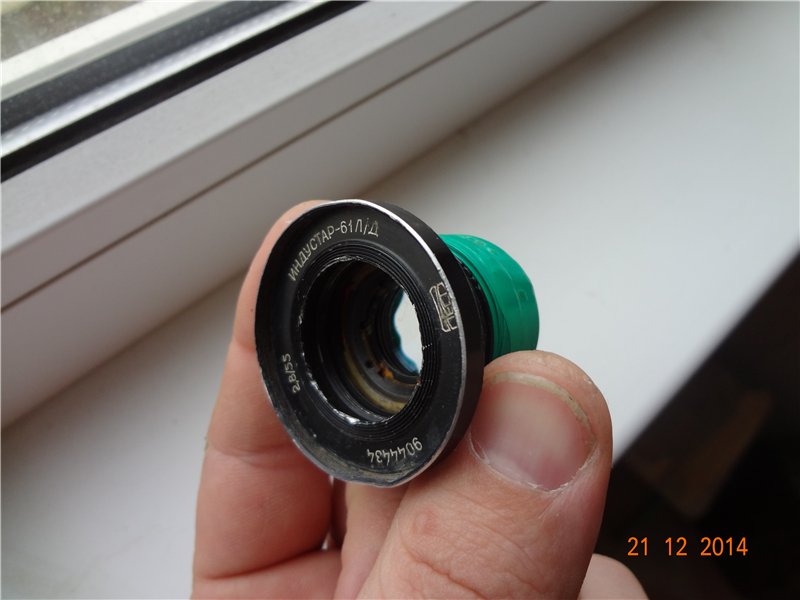

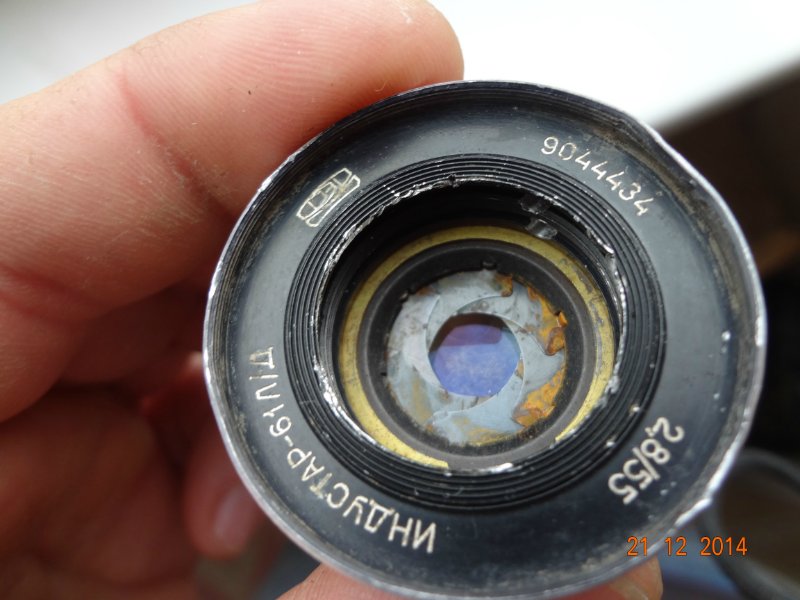

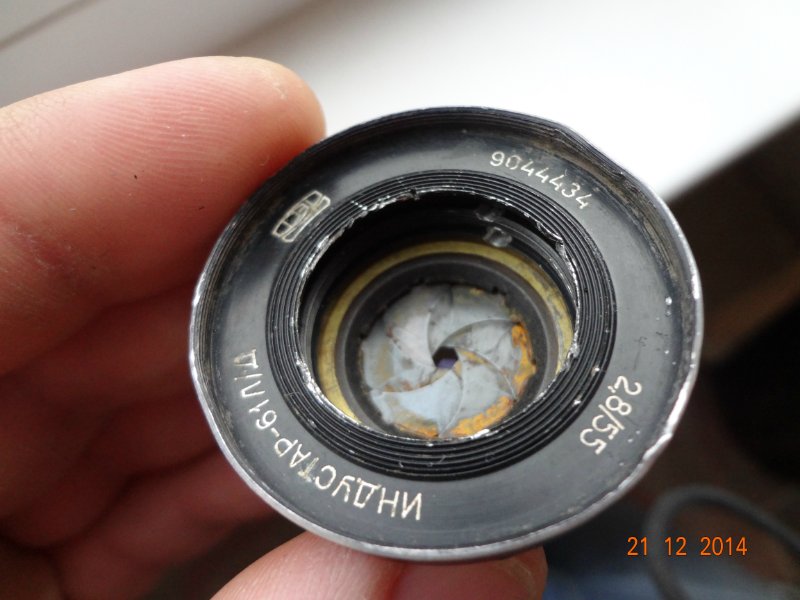

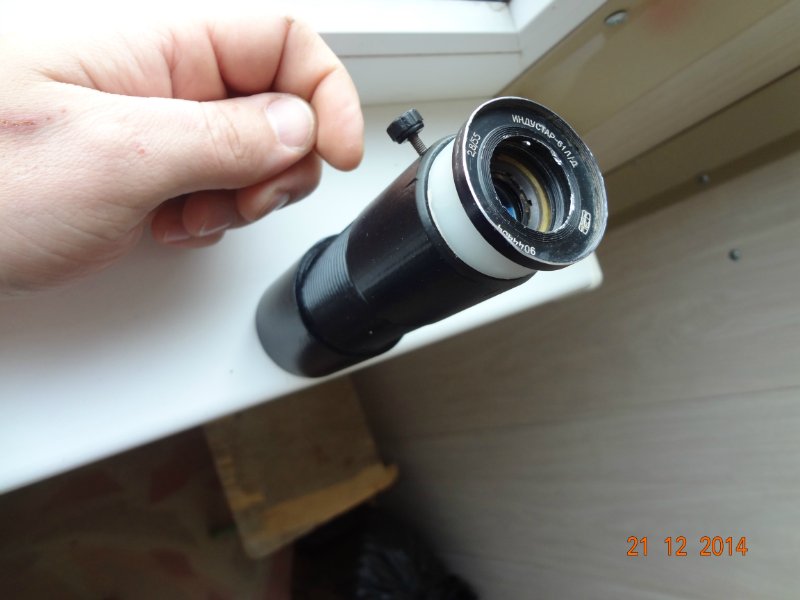

Окуляр (Переделанный объектив от фотоаппарата Фет с регулир. диафрагмой и из журнала)

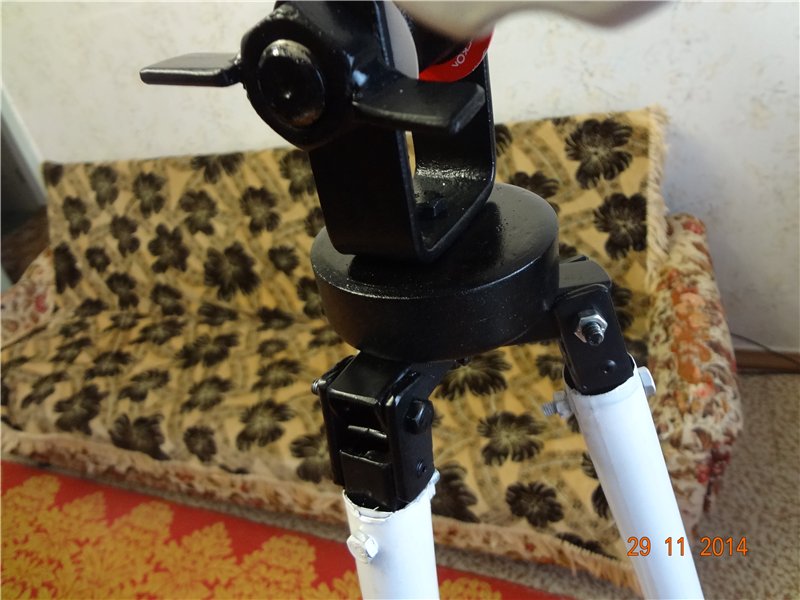

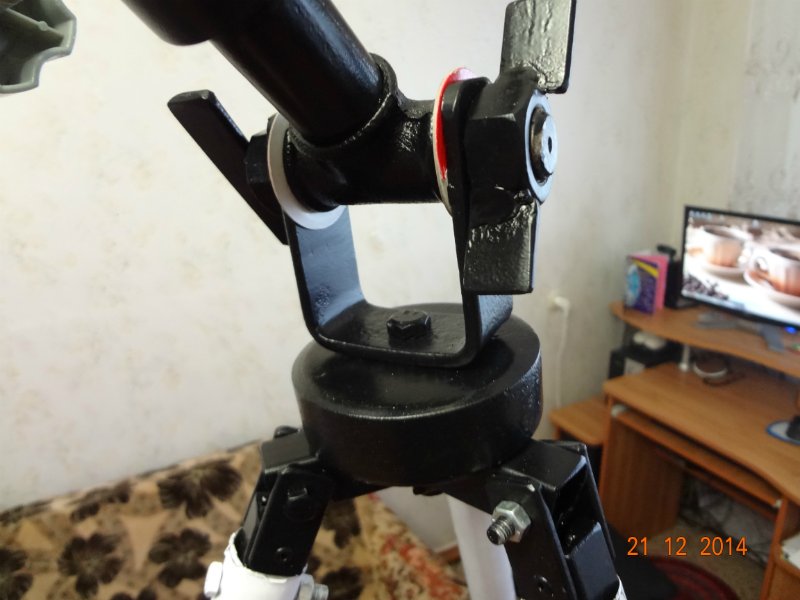

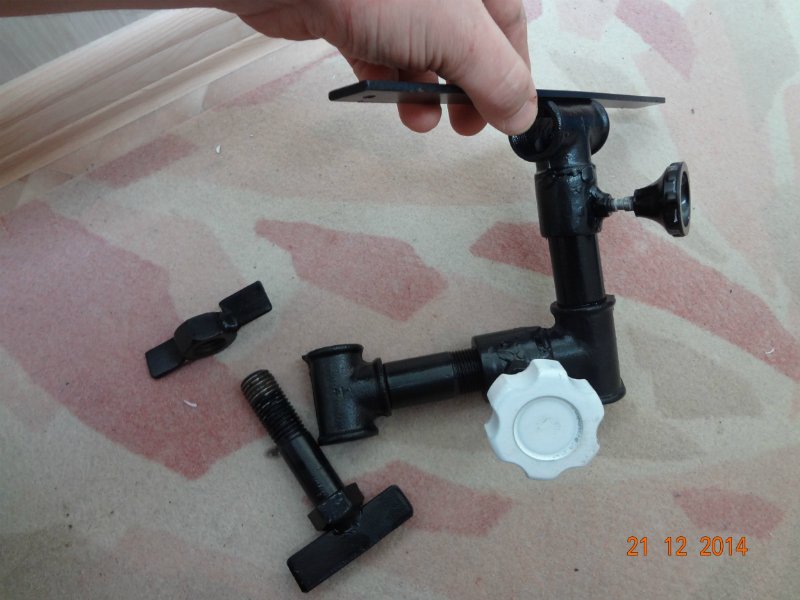

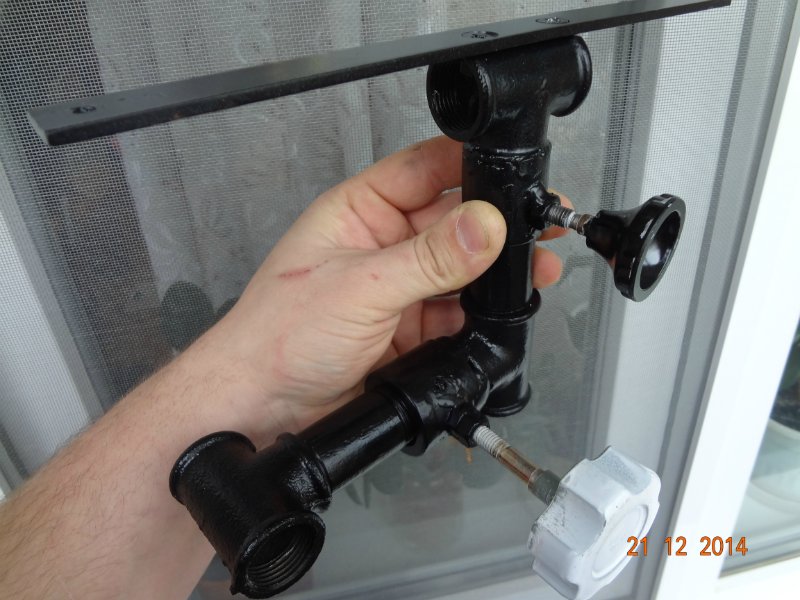

Монтировка (тройники, сгоны, муфты, гайки и болты)


Штатив (две трубы разного диаметра, вставляется одна в другую. Между ними муфта преклепана к большей (верхней) трубе)



[vilisvir]

Феноменально!

[Demiyan]

Скажите пожалуйста, что (кроме луны ) можно увидеть в данный телескоп. На что посмотреть?

[wad]

Все хорошо, но вот только объектив очковая линза 1 диоптрий за 100р. очень плохая,
а где нормальную взять ахромат ни знаю, в инете искал, толком ничего не нашел.
Может кто знает где в нете или на барахолке купить ахромат (за адекватную цену)

В планах сделать ньютон, ищу стекло для зеркала.

Скажите пожалуйста, что (кроме луны ) можно увидеть в данный телескоп. На что посмотреть?

Гиады, Плеяды, М 42, Юпитер с 4 спутниками будет еще видно, позже кольцо Сатурна на пределе можно будет попытаться рассмотреть.
Зайдите на сайт НПЗ, там новые запчасти для телескопов тоже продаются:
http://npzoptics.ru/forums/index.php?showtopic=3144&st=0&#entry14983

ЗЕРКАЛА И ОБЪЕКТИВЫ
Зеркала Главные без оправы
Сфера 65 мм (ТАЛ, Алькор, ТАЛ-65) F=500мм 300,00
Сфера 110 мм (ТАЛ-1) 1/7,3, F=800мм 3407,00
Сфера 150 мм (ТАЛ-2) 1/8, F=1200мм    4985,00
Парабола 150 мм (ТАЛ-150П) 1/5, F=749,85мм   6824,00
Парабола 150 мм (ТАЛ-150П8) 1/8, F=1200мм   7525,00

Объективы в сборе
ТАЛ-75R (F=600мм разрешение 1,8'')   5085,00
ТАЛ-100R (1/10, F=1000мм, разрешение 1,3'')   6353,00
ТАЛ-125R (1/9, F=1125мм, разрешение 1'')   8111,00

Как видите, за шесть тысяч можно купить объектив ахромата 100 мм новый и с прекрасным качеством! Вот только там сейчас нет диагональных зеркал для ньютона, а то можно было бы за 500 рублей маленький ньютончик собрать ( Алькор, ТАЛ-65), главное зеркало 65 мм всего 300 руб. стоит.

[vilisvir]

Скажите пожалуйста, что (кроме луны ) можно увидеть в данный телескоп. На что посмотреть?

В хороший очкоскоп можно увидеть Юпитер без полос, но с очень уверенными 4 спутниками, серп Венеры и Меркурия, Сатурн близко к противостоянию с чётко обозначенными кольцами, но без  деталей. Марс и Уран не проверял, но думаю диск последнего при соответствующем увеличении, всё же можно будет зафиксировать.

[Demiyan]

Спасибо, буду смотреть.

[wad]

Марс и Уран не проверял, но думаю диск последнего при соответствующем увеличении, всё же можно будет зафиксировать.

Диск Урана рассмотреть вряд ли удастся, а вот понаблюдать его как звезду - очень просто, можно проследить его движение относительно звезд, если периодически наблюдать в течении длительного времени (месяц- два и более)

[noframe579]

Вот только там сейчас нет диагональных зеркал для ньютона, а то можно было бы за 500 рублей маленький ньютончик собрать ( Алькор, ТАЛ-65), главное зеркало 65 мм всего 300 руб. стоит.

Если на той же странице скачать прайс в формате .doc, то диагональное зеркало к ТАЛ-65 есть: без оправы - 85 руб., в сборе с оправой - 132 руб. Так же, судя по прайсу, имеется окуляр Рамсдена 15 мм с посадкой 0,965" для ТАЛ-65 - 529 руб. А вот линзы Барлоу, втулки и фокусировочного узла к ТАЛ-65 вроде как отдельно в продаже нет.

[wad]

Кстати, вот еще пример применения очковых стекл без трубы (как делали средневековые астрономы) для наблюдения затмения Солнца . Этот способ годится для наблюдения Солнца проекционным способом без всяких солнечных фильтров:
https://astronomy.ru/forum/index.php/topic,123044.msg3000257.html#msg3000257
https://astronomy.ru/forum/index.php/topic,123044.msg3000259.html#msg3000259
https://astronomy.ru/forum/index.php/topic,123044.msg3000261.html#msg3000261
 При достаточно большом фокусном расстоянии очковой линзы (не менее 2-х метров) изображение Солнца будет уже достаточно большим для того, чтобы на нем рассматривать крупные детали ( пятна ) если они там будут в момент наблюдений. Для удобства наблюдений нужно еще затенить проекционную область ( область куда спроецированно изображение даваемой очковой линзой). В этом случае изображение будет максимально ярким и контрастным ( смотрите на выше приведенные ссылки с фотографиями)

[Demiyan]

Телескоп из журнала приладил на свою монтировку и поставил обсерваторию
