Re: Брусок для правки алмазного круга
« Ответ #40 : 25 Окт 2014 [03:21:17] »
ато иногда  на дне те  в конце камня по толщине алмазов мало
ну да можно нарыть так что дюраль покажется, так что с минимальным забором обрабатываемого слоя нужно рыть.
Познавая глубины миров, удобней заглянуть на них сверху..

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #41 : 25 Окт 2014 [09:37:37] »
Приветствую всех форумчан!!! Помогите определить для какого круга предназначен этот брусок, для   обдирочного или для финишного круга? На ощупь гладкий, шелковистый :) брусочек......
Это один и тот же брусок. Сначала фото в тени, потом фото на солнце сделал...
Приветствую всех форумчан!!! Помогите определить для какого круга предназначен этот брусок, для   обдирочного или для финишного круга? На ощупь гладкий, шелковистый :) брусочек......
Это один и тот же брусок. Сначала фото в тени, потом фото на солнце сделал...

Добрый вечер.
VALDIM, броусок ККЗ-карбид кремния зеленый  ( не вижу размера зерна) .Он прочнее электрокорунда норм. белого в 1,3 раза.
Брусок используют для вскрытия алмазов по прочности не менее АС20 и выше. Вскрытие без воды .  3-4 раза по 2-3 секунды.
Будет достаточно. Выбирайте оптимальные скорости алмазной обработки и не злоупотребляйте частыми вскрытиями алмазного
инструмента.
Я использую инстр. от ТОМАЛА АС50, коценр.50% . Подобрал бруски для вскрытия ...
ИЗготовляем средние и большие(500мм) линзы. Стекла на крутых радиусах снимается очень не мало.




Завтра поищу паспорт на круги. Более предметный разговор получится )))), я так думаю....




Вот паспорт. Я думаю разобрать можно. Какой круг можно править этим бруском!

Оффлайн RADIUS

  • ***
  • Сообщений: 210
  • Благодарностей: 14
  • Мне нравится этот форум!
    • Сообщения от RADIUS
Re: Брусок для правки алмазного круга
« Ответ #42 : 25 Окт 2014 [10:24:38] »

Вот паспорт. Я думаю разобрать можно. Какой круг можно править этим бруском!


Доброго Вам дня.
Зернистость Вашего зеленого бруска Р180 или F180 т.е. размер зерен основной фракции 0.08-0.06мм.
Существует правило: зернистость бруска д. б. на порядок выше зернистости алмазного инстр.
Лучше годится для правки алм. круга--АС32  50/40.
Но можно пробовать и АС50  160/125.

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #43 : 25 Окт 2014 [11:09:30] »

Вот паспорт. Я думаю разобрать можно. Какой круг можно править этим бруском!


Доброго Вам дня.
Зернистость Вашего зеленого бруска Р180 или F180 т.е. размер зерен основной фракции 0.08-0.06мм.
Существует правило: зернистость бруска д. б. на порядок выше зернистости алмазного инстр.
Лучше годится для правки алм. круга--АС32  50/40.
Но можно пробовать и АС50  160/125.


Еще бы не плохо узнать, как правильно провести правку круга. Вот, как по инструкции надо это делать?

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #44 : 25 Окт 2014 [15:35:43] »
 сначала брусок замочить в воде прим на 30мин потома править держать прямо  и паралельно сильно не давя типа както так для фацета желательно  узкий  и острый край  бруска с водой желательно
 енто моё мнениё могеть  и не прав

луна шустрая

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #45 : 25 Окт 2014 [15:45:14] »
сначала брусок замочить в воде прим на 30мин потома править держать прямо  и паралельно сильно не давя типа както так для фацета желательно  узкий  и острый край  бруска с водой желательно
 енто моё мнениё могеть  и не прав


Ну, в общем я так и делаю... Вот только выше писали, что на сухую надо?! Это удивило....

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #46 : 25 Окт 2014 [16:18:05] »
нууу хз  на сухую обычно   залысину делаем для соскальзывания стекла ближе  к краю  обломком от круга алмазного :-[
 счя был  у китаёз  тока такие  корундовые  белых нема :-\
луна шустрая

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #47 : 25 Окт 2014 [16:39:12] »
нууу хз  на сухую обычно   залысину делаем для соскальзывания стекла ближе  к краю  обломком от круга алмазного :-[
 счя был  у китаёз  тока такие  корундовые  белых нема :-\


Очень интересно!!! В каком месте залысину делать надо? Я таки догадываюсь, но хотелось бы по  подробней....

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #48 : 25 Окт 2014 [16:48:15] »
левая часть фацета те тонкая часть наружный   стекла  в оправе типа сразу  сьезжаеть   и по минималке выступаеть :-X
луна шустрая

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #49 : 25 Окт 2014 [17:48:21] »
левая часть фацета те тонкая часть наружный   стекла  в оправе типа сразу  сьезжаеть   и по минималке выступаеть :-X

Понял!!! Б- ять 25 лет работаю и не знал... >:D

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #50 : 25 Окт 2014 [18:00:08] »
енто классика  ешо с взо  :-X
луна шустрая

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #51 : 25 Окт 2014 [18:18:34] »
енто классика  ешо с взо  :-X

Этому не учили... А подсказать некому....

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #52 : 25 Окт 2014 [18:37:39] »
век живи век учись    вод старый  я   а   :-X дурачёк тож учуся ^-^
луна шустрая

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #53 : 27 Окт 2014 [17:57:17] »

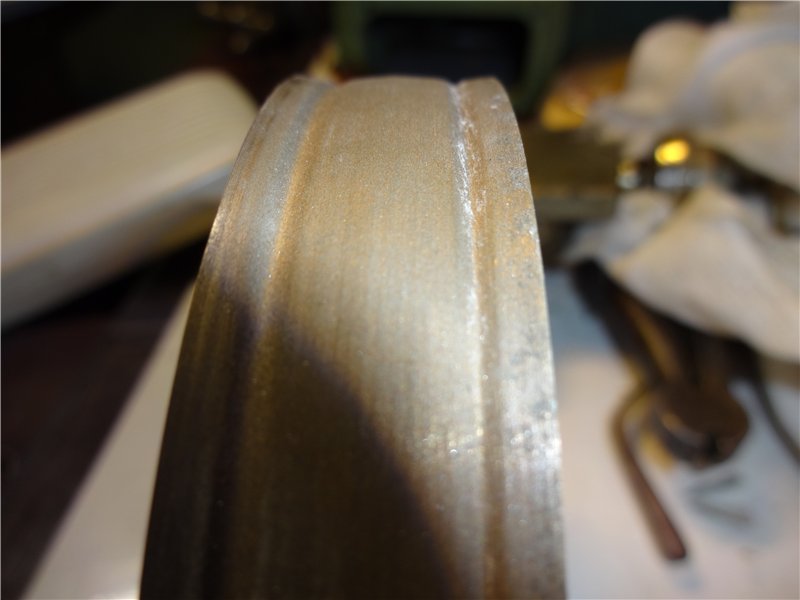

 вод какие круги непосильным трудом нажитые :-\

 интересно  а зачем 2 фацета  так и не понял

прямая кромка круга  и тонкий фацет

не ровный круг типа под минуса большие

здоровый фацет
луна шустрая

Оффлайн Philipp

  • *****
  • Сообщений: 3 092
  • Благодарностей: 125
  • 62°1'17" 129°41'33"
    • Skype - filippskripin
    • Сообщения от Philipp
    • карта астрономов любителей
Re: Брусок для правки алмазного круга
« Ответ #54 : 27 Окт 2014 [18:37:32] »
На третьем снимке похоже два круга слеплены вместе поэтому и угол такой острый в середине.
Или я ошибаюсь?
Познавая глубины миров, удобней заглянуть на них сверху..

Оффлайн Philipp

  • *****
  • Сообщений: 3 092
  • Благодарностей: 125
  • 62°1'17" 129°41'33"
    • Skype - filippskripin
    • Сообщения от Philipp
    • карта астрономов любителей
Re: Брусок для правки алмазного круга
« Ответ #55 : 27 Окт 2014 [18:55:56] »
Целая наука.....
Думаю электрохимическую правку попробовать освоить.

Это, если металлическая матрица.
Матрица из белого металла, вот пока не изучил процесс, а там электролит какой применяется?
Познавая глубины миров, удобней заглянуть на них сверху..

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #56 : 27 Окт 2014 [19:12:48] »
хз но должна обычна поваренная соль растворенная  в воде  сам так травил  травить все  тока плюс минус нуна
 нее монолит    сцепленный  есть они тоньше
луна шустрая

Оффлайн Valdim11976Автор темы

  • ***
  • Сообщений: 163
  • Благодарностей: 1
  • Мне нравится этот форум! Очень нравится!!!
    • Сообщения от Valdim11976
Re: Брусок для правки алмазного круга
« Ответ #57 : 28 Окт 2014 [11:32:50] »
После всех доработок. Полный цикл обработки асстигматической линзы sph -4,0 cyl -0,5 из минерального стекла составил 6 минут. Хочу знать Ваше мнение, исходя из Вашего же опыта, 6 минут это долго или норма для данной линзы? :)

Оффлайн Philipp

  • *****
  • Сообщений: 3 092
  • Благодарностей: 125
  • 62°1'17" 129°41'33"
    • Skype - filippskripin
    • Сообщения от Philipp
    • карта астрономов любителей
Re: Брусок для правки алмазного круга
« Ответ #58 : 28 Окт 2014 [16:04:22] »
Как обычно, стекло точится дольше, чем пластик, но у каждого станка свои особенности.
Познавая глубины миров, удобней заглянуть на них сверху..

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: Брусок для правки алмазного круга
« Ответ #59 : 28 Окт 2014 [18:14:00] »
а раньше  скока- тама ешо  белоруские  тяжело и фотохром тоже тяжело китаёзный более  мягкое стекло  и быстрее
