Очкоскоп. Построение ахромата.

[Артамонов]

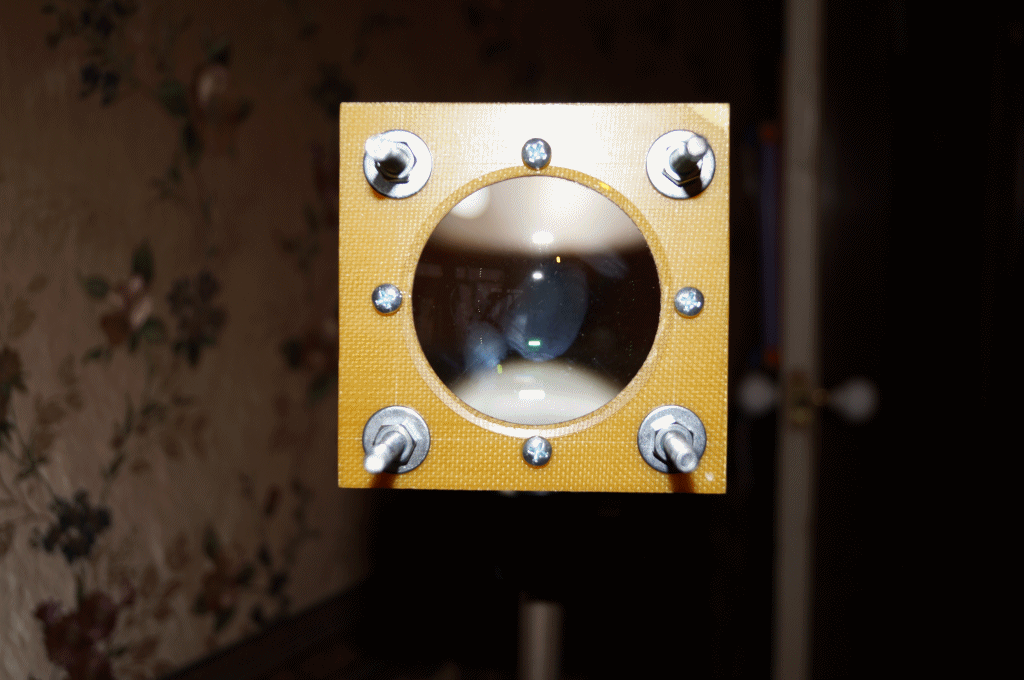

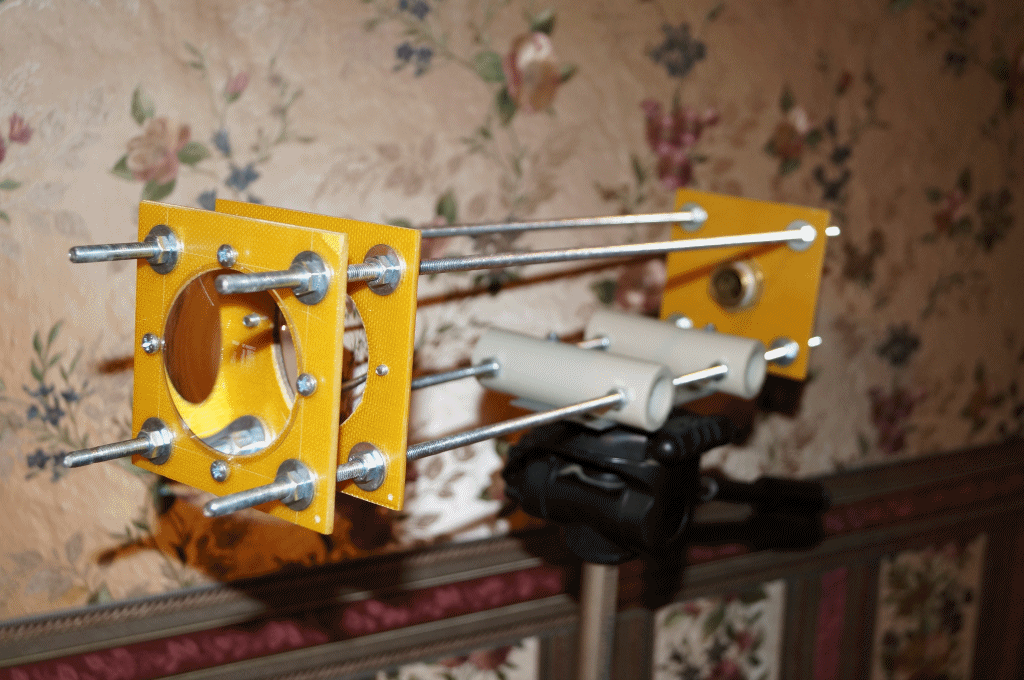

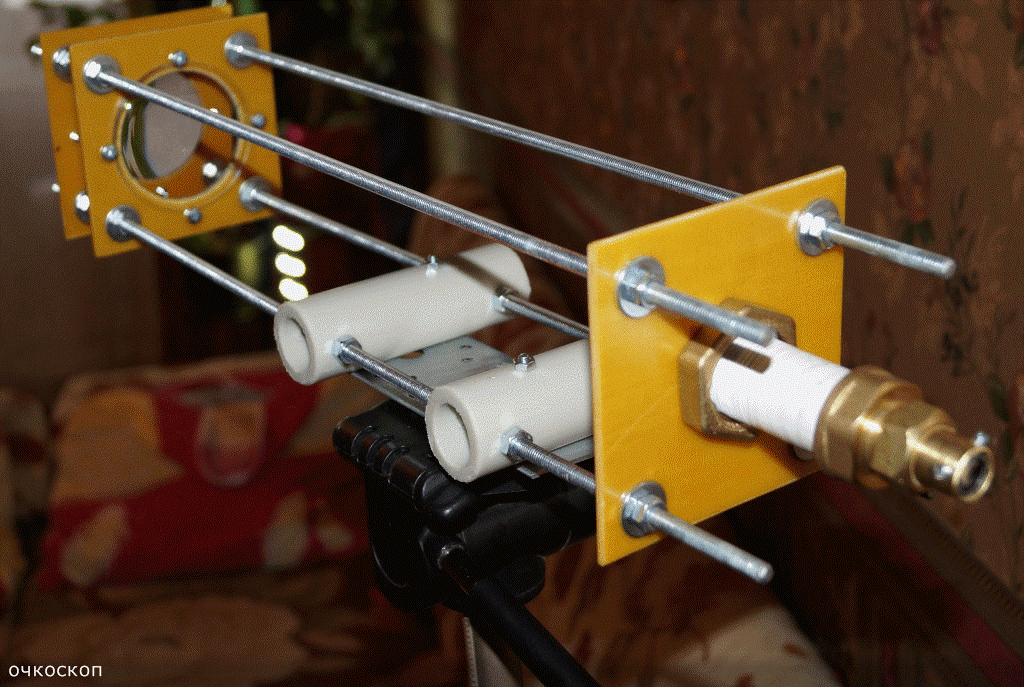

В общем уже все сказано, но может кто-то найдет для себя полезными конструктивные решения.

[Arhat109]

Ну вот. За это время доделал себе окуляры, "итого" теперь есть линейка: Кельнер-30мм, Кельнер-25мм, типа Эрфле-20мм и Симметричный-10мм.
Объектив (+3.0/58 + -2.5/35 ) переюстировал в другой оправе (насыпная конструкция). Световой диаметр 52мм + сменные диафрагмы 48 и 40мм. Эквивалентый фокус 1183мм.

Сегодня:
Юпитер - на грани различения видны 2 полосы с 20мм окуляром (59х). Спутники 2шт. видны хорошо. На диаметре 52мм - вокруг него виден небольшой ореол. На 48 - ореола почти нет, но "различимость" полос не намного лучше. С окуляром 10мм (118х) - полосы не видны и качество картинки заметно хуже "в целом". Очень сложно навестись из-за дрожания и малого поля зрения - влезает сам Юпитер и спутники с небольшим запасом.

Похоже, нужен ещё один окуляр на 15-16мм.

[Alex_O]

Имеет смысл диафрагмировать до 40 мм, полосы на Юпитере будут видны. Увеличение  40х - 60х.
Мне недавно удалось в бинокль 20х60(диафрагм. до 40 мм) полосы заметитить.

[Arhat109]

Для этого и была сделана сменная диафрагма на 40мм. Не сильно помогает из-за невысокого качества очковых линз. Приводил в начале темы расчет в Земаксе - там сфера начинает расти от 48мм. Разрешение что на 40, что на 48мм - 6-8 секунд дуги.

Полосы "едва различимы" - во первых из-за недостаточного разрешения, а во-вторых из-за дрожания обыкновенного фотоштатива, на котором оно всё смонтировано.

Показал вчера ребенку Луну в 59х - вот это его реально впечатлило. Замерил поле зрения 20мм окуляра - около 75-77грд. То есть в 59х в поле влезает 2.5 луны. Для самодельного окуляра из "каких попало" линз - очень даже неплохо.

Ну и ещё, как вывод: увеличения 100х и больше очкоскопам не нужны "как природное явление".

[Артамонов]

Здравствуйте!

Новую тему создавать не стал, т.к. ее название было бы как у этой.

Ничего не подумайте, у нас есть и самодельный телескоп-рефрактор с объективом 60 мм, и покупной рефлектор на 110 мм.

Но широкая душа, "очумелые" ручки и пытливый ум тринадцатилетнего сына требовали большего.
Поэтому был реанимирован и доведен до конца старый проект.
Работа выставлена на пару конкурсов.

Вот ссылка на доклад https://vk.com/video-192810515_456239035.
На конкурсе есть много других интересных работ, но по оптике, вроде, только эта.

Вот ссылка https://www.youtube.com/watch?v=BRk3g59ReP8 на youtube.
Там в описании есть ссылки на файлы статьи, работы, презентации и небольшая аннотация к видео.

Отдельно добавлю ссылки:
- на видео - https://drive.google.com/file/d/1x3epP_u-rr0NkyBUTqs5e6ZwFBynxU2K/view
- на работу - https://drive.google.com/file/d/1RUvqTt_2ju6mPRzODX6nrtk3_zDBsagi/view
- на статью - https://drive.google.com/file/d/1TmtVlZp2VrDsYdP08kxtGDKoeudOFncJ/view
- на презентацию - https://drive.google.com/file/d/1QVEvK-4BQ1Btp_hUqvPztFV1_F_KZiYN/view

[Arhat109]

Круто! Поздравляю.

[Fatalik]

Здравствуйте!

Новую тему создавать не стал, т.к. ее название было бы как у этой.

Неистово плюсую =)

Большое спасибо за работу и подробности ))
Делаем с дочкой "очкоскоп" по вашей схеме.
осталось дождаться просветов в облаках и проверить по луне )) (по всяким вывескам с балкона показывает лучше чем я ожидал =) )

[ysdanko]

Но широкая душа, "очумелые" ручки и пытливый ум тринадцатилетнего сына требовали большего.
Поэтому был реанимирован и доведен до конца старый проект.
Работа выставлена на пару конкурсов.

Серьезный подход. Плюсик в карму

[art-xrom]

В общем уже все сказано, но может кто-то найдет для себя полезными конструктивные решения.

аппарат Илизарова напоминает)

[Fatalik]

Построили )
осталось ручки приделать )
Фокусировка классическая "как у пиратов" раздвигаешь и сдвигаешь трубу..
картонная часть катается по подшипникам внутри водосточной трубы установлены 6 подшипников. =)

[diant]

Но широкая душа, "очумелые" ручки и пытливый ум тринадцатилетнего сына требовали большего.

Парень очень понравился. Прямо на душе светлее стало.

[Fatalik]

Доделал ручку и кольца.
Заказал новые очковые линзы с "антибликовым покрытием" правда они не стекло, а полимерные ну так и мои тож не стекло я так думаю )
после 16 числа обещали доставить )) переставлю и попробую трубу по луне )) сейчас без просветления вообще непригодна для темноты и луны )
просто здоровая подзорная труба )
