EQ5 диаметр червячного колеса.

[Nova]

Здравствуйте!
Подскажите, пожалуйста диаметр червячного колеса. Именно EQ5, черная. Количество зубьев нашел на форуме - 144, а вот диаметр, что то нет. Померить самому нет возможности.

[Serj]

Модуль 0,5 - соответственно делительный диаметр 72. А вам зачем?

[Nova]

Спасибо.
Да есть старая EQ5, на даче. Хочу поставить на ноги, во всех смыслах. Чего пропадать. Там сломалась деталь червяка, которая собственно вращает это колесо (которую в свою очередь вращает мотор). Причем сломалась в прямом смысле, просто пополам в одном месте. Я эту деталь вытащил из монтировки и отдал знакомому токарю, что бы сделал такую же. Он в свою очередь интересовался диаметром колеса и количеством зубьев, мол так будет проще сделать то что надо. Ну а поскольку монтировка на даче - спросил тут, что бы быстрее.

[Serj]

Там сломалась деталь червяка, которая собственно вращает это колесо (которую в свою очередь вращает мотор). Причем сломалась в прямом смысле, просто пополам в одном месте.

То есть сам червяк сломался? Соболезную.

[Nova]

То есть сам червяк сломался? Соболезную.

Ага, он. Спасибо
Она не то, что бы нужна сильно. Так для опытов.

[виктор константинович]

Из своих опытов- поясните- как червяк сломался, редкий случай. Может быть что-то другое.

[Nova]

Из своих опытов- поясните- как червяк сломался, редкий случай. Может быть что-то другое.

Как только получу новый и вместе с ним старый (сломанный) - могу если хотите выложить фотографии в макро.
А так придется по памяти В общем представте как это все выглядит в сборе, EQ5 с моторами. На червяки при установки движков ставятся шестеренки и гайки. Сломалась та часть, что видна снаружи, в том месте где кончается шестеренка и начинается корпус монтировки. То есть в где то в полутора сантиметрах от резьбы червяка (по памяти). Сломалась в момент, когда я пытался покрутить ручку и соответственно повернуть голову понтировки, предварительно ослабив контровик конечно. Просто отвалилась и все.

Вот нашел в сети фотку:



сломалось как бы сразу после подшипника, ближе к краю картинки.

Монтировку не ронял, обходился бережно. На даче где хранил - зимой в помещении температура могла опускаться до 0 градусов, незнаю насколько это может быть критично. Но вообще если посмотреть на излом, такое впечатление что металл состоит из какого то прессованного вещества Может такое быть? Ну типа как дсп я незнаю, или что то похожее. Не специалист вовсе. Покажу фото как вернут. Пока человек загружен, обещал через неделю-полторы.

[g.a.s.82]

Но вообще если посмотреть на излом, такое впечатление что металл состоит из какого то прессованного вещества Может такое быть?

неужели силумин?

[ysdanko]

Китайская порошковая металургия  У меня как то гвоздодер, совершенно новый, после первого применения крякнулся...Китайцы слышали звон, но видимо всех тонкостей технологии еще не освоили...Заказывайте новый червяк у Дискуса (у него традиционные точено-шлифованые червяки).

[Nova]

неужели силумин?

Не знаю Вообще мне сказали что все сделали. Завтра заберу  новую и сломанную детали. Заодно сфоткаю и покажу.

[Nova]

Итак фото.

При повторном осмотре оказалось, что вроде бы следов "пресованности" нет, извиняюсь.

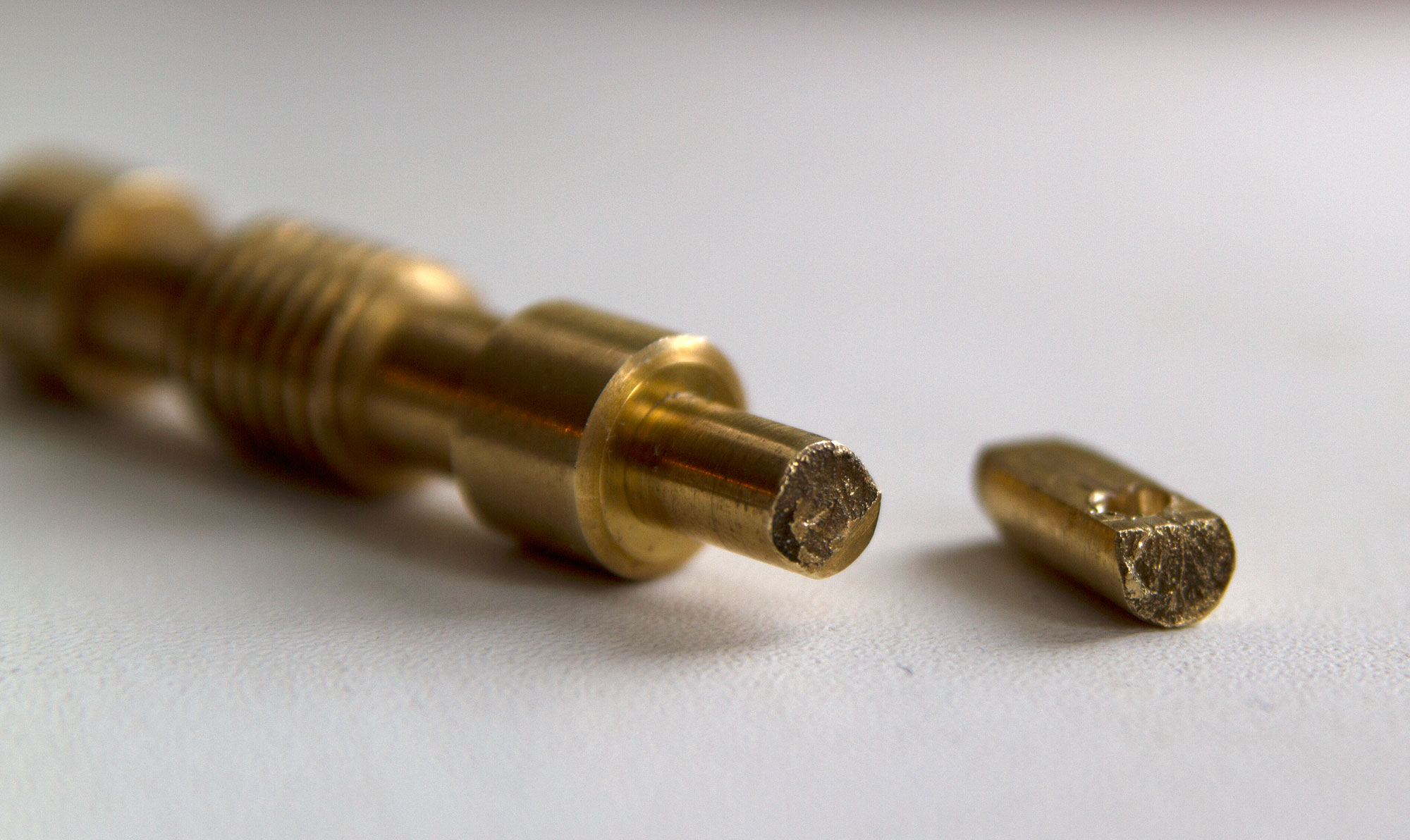

Вот сломанная деталь:

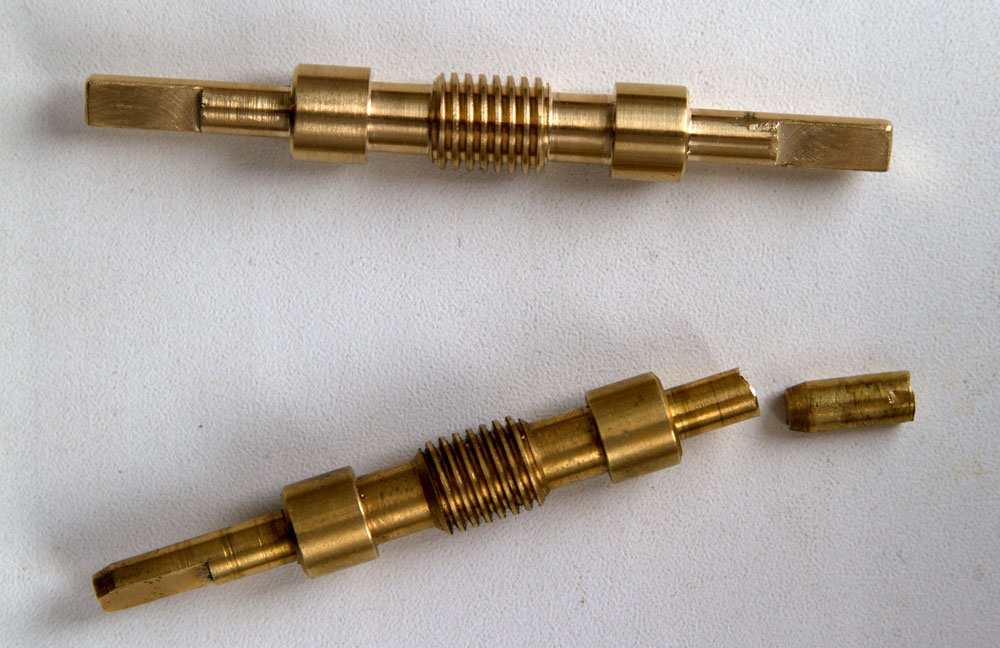

Вот сломанная и новая:

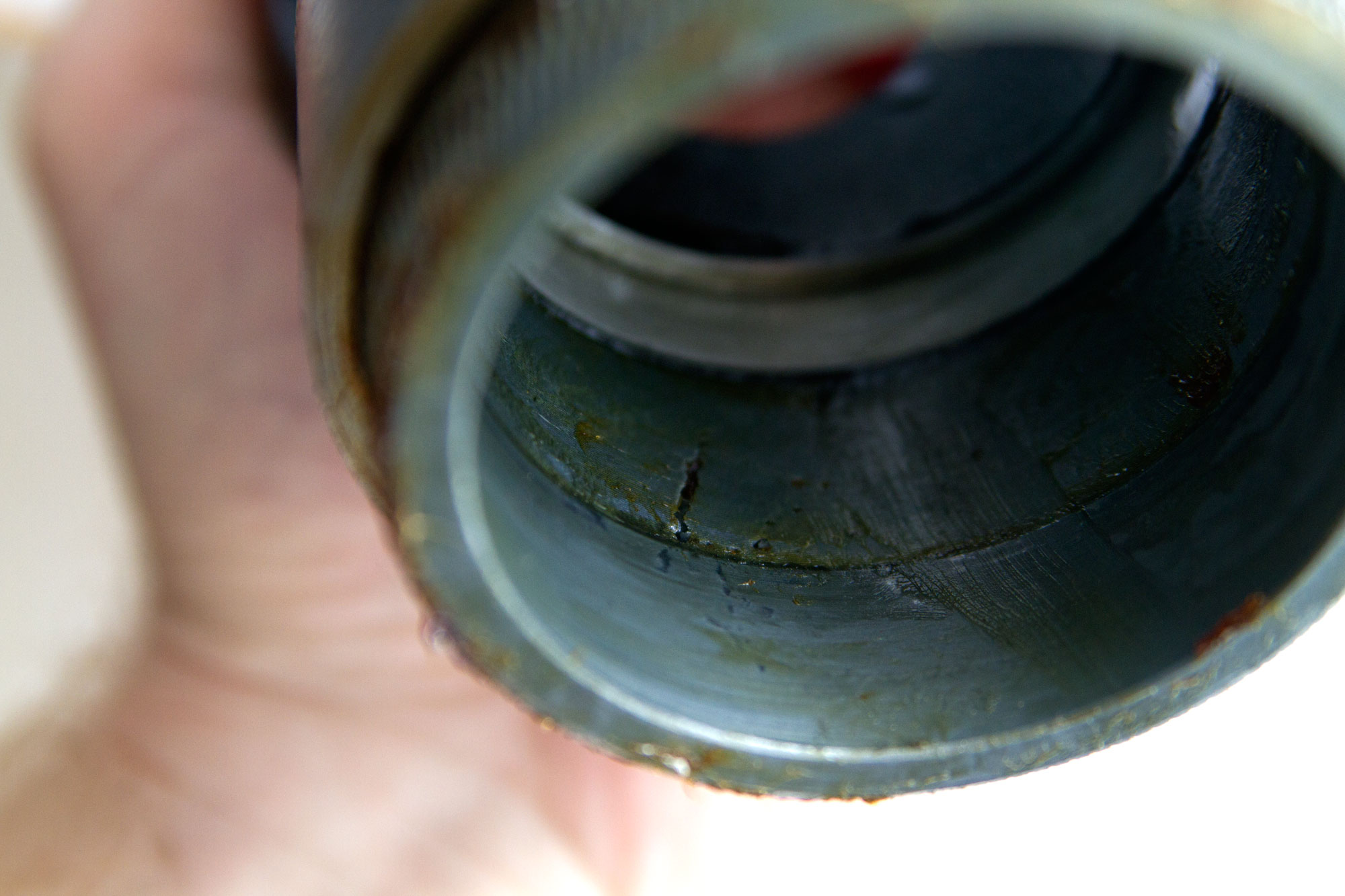

А при дальнейщей разборке EQ5 дабы смазать - удивил внутренний вид того самого червячного колеса о котором я спрашивал изначально. А именно трещина! Не похоже что бы она была насквозь, но мало ли что при низких температурах может быть.




В связи с чем вопрос! Можно ли оставить так (не вынимал), или же изготавливать новую?
Заранее спасибо!

[Serj]

При повторном осмотре оказалось, что вроде бы следов "пресованности" нет, извиняюсь.
Вот сломанная деталь

Залом возник, вероятно, из-за усталостных деформаций - что-то постоянно гнуло хвостовик червяка из стороны в сторону. Нужно постараться недопустить этого в дальнейшем.

А при дальнейщей разборке EQ5 дабы смазать - удивил внутренний вид того самого червячного колеса о котором я спрашивал изначально. А именно трещина! Не похоже что бы она была насквозь, но мало ли что при низких температурах может быть.
   ***
В связи с чем вопрос! Можно ли оставить так (не вынимал), или же изготавливать новую?
Заранее спасибо!

Жжжесть! Из чего же китайцы их делают? Всё, молчу, молчу.
Вообще, это не трещина а пузырь в металле.

[andreichk]

поди мотор прижал к червю, чтобы люфт убрать, вот и отломило его. Кстати а чего это он из бронзы? Должен быть стальной.

[Serj]

У кетайцев всегда так - червяк бронзовый, колесо из го... дюралевое.

[Nova]

В общем как выяснилось колесо это (с трещиной которое) заблокировано и  не двигается внутри. Возможно это пузырь да, который разошелся. Соответственно кольцо расширилось внутри монтировки, движек давил на червяка, червяк не выдержал и сломался пополам В подтверждении этому так же обнаружил на этом колесе штук 15 поломанных зубъев.
Сейчас в общем червячное колесо не вытащить совсем, если только выбить и выкинуть. Мне ради интереса очень хочется таки поставить ее на ноги. К кому бы обратиться с проблемой?

То есть, получается нужно вытащить червячное колесо и изготовить новое.

[vladimir-sto]

Диаметр 72 мм.- это диаметр делительной окружности. Диаметр по верхушкам зубьев будет 72+2х0,5=73 мм.  А диаметр самого червячного колеса ещё больше, т.к. прибавляют немного для лучшего сцепления с червяком. У самого EQ5, люфт в червячной паре приличный.
