Расстояние от края байонета до матрицы на Sony Alpha 7III

[dmcl]

Добрый день.

Есть кома корректор Sharpstar MPCC 1x. В описании сказано, что до матрицы от корректора должно быть 55 мм. Есть фотоаппарат Sony Alpha 7III, который хочу к нему пристыковать. Измерил расстояние до матрицы от внешнего края крепления байонета - 15 мм. Но в спецификациях сказано, что до фланца байонета от матрицы на байонете Sony E 18 мм. Еще сам фланец 5 мм. Получается 23 мм. Нестыковка. Перед матрицей стоит фильтр и, возможно, от его поверхности до матрицы 8 мм. Но не факт. Поделитесь кто знает какое расстояние от внешней части байонета до матрицы. Насколько критично точно получить 55 мм от корректора до матрицы?

[Ivan7enych]

Добрый день.

Есть кома корректор Sharpstar MPCC 1x. В описании сказано, что до матрицы от корректора должно быть 55 мм. Есть фотоаппарат Sony Alpha 7III, который хочу к нему пристыковать. Измерил расстояние до матрицы от внешнего края крепления байонета - 15 мм. Но в спецификациях сказано, что до фланца байонета от матрицы на байонете Sony E 18 мм. Еще сам фланец 5 мм. Получается 23 мм. Нестыковка. Перед матрицей стоит фильтр и, возможно, от его поверхности до матрицы 8 мм. Но не факт. Поделитесь кто знает какое расстояние от внешней части байонета до матрицы. Насколько критично точно получить 55 мм от корректора до матрицы?

Вы же сами написали правильный ответ - 18мм от матрицы до байонета, это оптическое расстояние с учетом всех стекол перед матрицей. То есть нужен переходник с байонета сони Е на Т резьбу длинной 55-18 = 38мм

[Robert Nik]

Насколько критично точно получить 55 мм от корректора до матрицы?

Если не попадете в рабочий отрезок, то корректор будет недо/пере-исправлять кому. Зависит от того насколько вы промажете (если промажете).

[dmcl]

Вы же сами написали правильный ответ - 18мм от матрицы до байонета, это оптическое расстояние с учетом всех стекол перед матрицей. То есть нужен переходник с байонета сони Е на Т резьбу длинной 55-18 = 38мм

Хорошо. 18 мм - это до фланца байонета. Сам фланец еще 5 мм. Т.е. необходимо кольцо длиной 55 - 18 - 5 = 32 мм.

[ROVIAN]

Вы же сами написали правильный ответ - 18мм от матрицы до байонета, это оптическое расстояние с учетом всех стекол перед матрицей. То есть нужен переходник с байонета сони Е на Т резьбу длинной 55-18 = 38мм

Хорошо. 18 мм - это до фланца байонета. Сам фланец еще 5 мм. Т.е. необходимо кольцо длиной 55 - 18 - 5 = 32 мм.

А толщина причëм, дано уже до нужной стороны. Рабочий отрезок камеры считают от внешней поверхности.

[dmcl]

А толщина причëм, дано уже до нужной стороны.

Фланец байонета утоплен в корпус крепления на 5 мм. Т.е. до внешнего края байонета 18 + 5. Фланец байонета - это выступ для крепления на объективе. Запутанно объяснил ) Фланец байонета - та часть объектива, которая заходит в фотоаппарат.

[ROVIAN]

А толщина причëм, дано уже до нужной стороны.

Фланец байонета утоплен в корпус крепления на 5 мм. Т.е. до внешнего края байонета 18 + 5. Фланец байонета - это выступ для крепления на объективе.

18 это до внешнего, до края объектива.

[dmcl]

Вот схема.

[ROVIAN]

Первый раз вижу, чтобы рабочий отрезок рисовали до этой поверхности. Странная картинка.

[CyberManiac]

Рабочий отрезок измеряется от передней плоскости байонета.

[dmcl]

Первый раз вижу, чтобы рабочий отрезок рисовали до этой поверхности. Странная картинка.

Вот я и спросил знающих, т.к. есть разница между описанием и картинкой )

[dmcl]

Рабочий отрезок измеряется от передней плоскости байонета.

Да. И тогда совпадает с измерениями линейкой. Похоже, что на рисунке неверно обозначен размер.

[ROVIAN]

Первый раз вижу, чтобы рабочий отрезок рисовали до этой поверхности. Странная картинка.

Вот я и спросил знающих, т.к. есть разница между описанием и картинкой )

Конечно не правильная картинка, до внешней плоскости байонета всегда было.

[ROVIAN]

Рабочий отрезок измеряется от передней плоскости байонета.

Да. И тогда совпадает с измерениями линейкой. Похоже, что на рисунке неверно обозначен размер.

Размер правильный, только стрелочку не дотянули до нужной плоскости.     Нужно влево сместить.

[SAV99]

Поделитесь кто знает какое расстояние от внешней части байонета до матрицы. Насколько критично точно получить 55 мм от корректора до матрицы?

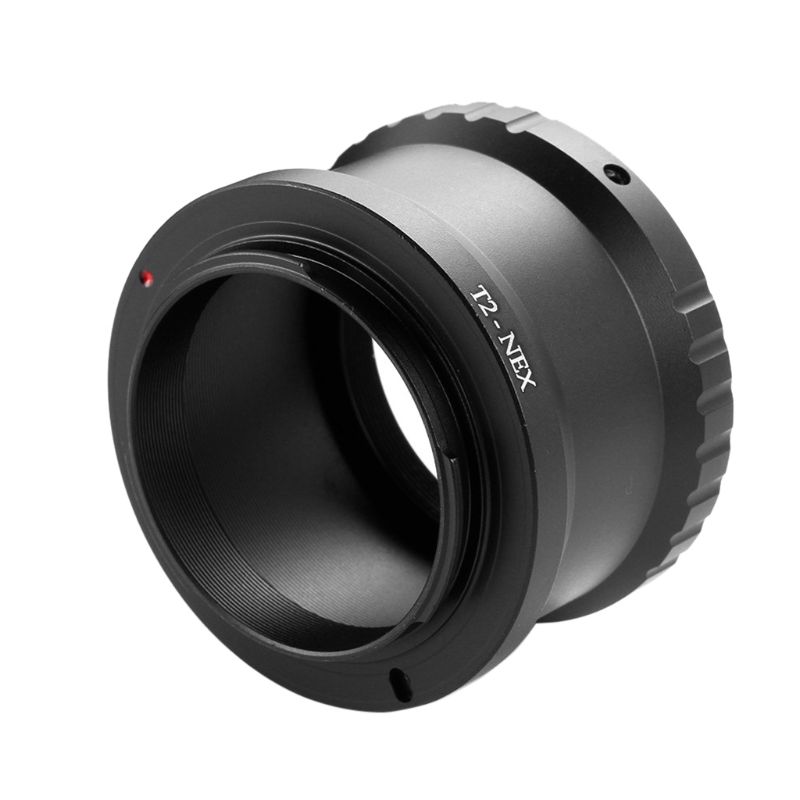

Вы же не будете сами делать адаптер под байонет? Купите готовый, там все уже расчитано.

55 мм выдержать надо обязательно.

[dmcl]

Вы же не будете сами делать адаптер под байонет? Купите готовый, там все уже расчитано.

Адаптеры бывают разные. У меня есть такой, как на вашей картинке. Он длиной 42 мм. Если прибавить рабочий отрезок, то получается уже 60. В общем они есть разные. К тому же будет стоять внеосевой гид Askar M54. Т.е. будут кольца, чтобы добрать до 55 мм. Вот и взялся считать какое кольцо купить.

[ROVIAN]

. Вот и взялся считать какое кольцо купить.

  Обручальное и забросить астрофото.

А толщина гида известна? Тогда собрать всё до кучи, посмотреть толщину. И при изготовлении кольца предусмотреть, чтобы его толщину можно было менять прокладочкой. Чтобы точно подогнать матрицу под корректор.

[dmcl]

А толщина гида известна?

19.5 мм

[dmcl]

Такой чертеж

[SAV99]

К тому же будет стоять внеосевой гид Askar M54. Т.е. будут кольца, чтобы добрать до 55 мм. Вот и взялся считать какое кольцо купить.

Понятно. Тогда берите адаптер от Аскара (есть на их сайте https://www.askarlens.com/index.php/class6/282.html), там точно под 55м. Но он не позволит поставить гид.
Для гида надо делать свой адаптер. И смотрите что бы гид не уперся в спрямитель/редуктор (у меня не влез).
