Проекционный солнечный телескоп
« : 20 Дек 2019 [00:06:17] »

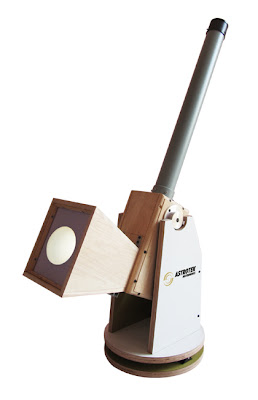

Народ, а кто-нибудь когда-нибудь сам делал подобный проекционный солнечный телескоп? Может есть чертежи и описания какие зеркала нужны и пр?

Записан
Телескопы: William Optics Zenithstar 61 APO, Sky-Watcher BD 100ED.
Окуляры моно: Pentax XWs, ES68°, Vixen SLVs, TMB Planetary II's.
Окуляры пары: RKE's, Baader BCO Orthos, Vixen NPLs, Celestron Omni Plössls.
Бино: Carl Zeiss/Vernonscope + GPCs.
Фильтры: Lumicon OIII, Astronomik UHC, Baader CB.

Оффлайн библиограф

  • *****
  • Сообщений: 11 259
  • Благодарностей: 908
    • Сообщения от библиограф
Re: Проекционный солнечный телескоп
« Ответ #1 : 20 Дек 2019 [18:43:58] »
Однолинзовый объектив, похоже, из очковой линзы +0.5 Диоптрии, плоские зеркала и проекционный
окуляр.
  http://www.astro-images.de/miscellaneous/misc_sun.html
« Последнее редактирование: 20 Дек 2019 [19:18:52] от библиограф »
Записан

Оффлайн INPan

  • *****
  • Сообщений: 8 696
  • Благодарностей: 197
  • Игорь Панкратов
    • Сообщения от INPan
Re: Проекционный солнечный телескоп
« Ответ #2 : 20 Дек 2019 [19:30:19] »
А зачем такой телескоп? Что он может показать? Только есть пятна или нет и всё.
Записан

Оффлайн ROVIAN

  • Модератор
  • *****
  • Сообщений: 67 054
  • Благодарностей: 1398
  • RV6LOT Icom IC-775DSP
    • Сообщения от ROVIAN
    • Астрономия в Ростове-на-Дону
Re: Проекционный солнечный телескоп
« Ответ #3 : 20 Дек 2019 [19:33:37] »
Цитата: библиограф от 20 Дек 2019 [18:43:58]
Однолинзовый объектив, похоже, из очковой линзы +0.5 Диоптрии, плоские зеркала и проекционный
окуляр.

+0.5 это фокусное 2 метра.... Тут конструкция куда меньше.
Кажись объектив двухлинзовый  64/700.
« Последнее редактирование: 20 Дек 2019 [19:39:46] от ROVIAN »
Записан
80ED+SW0.85/HEQ5/533ММ/QHY5-II,
203/1000/HEQ5/МРСС/183ММ/QHY5-II
Н 150,200,300,  МСТ-180 Hand made  165,215,300,317,450
Canon 550D, 550DA, 1100DA, 5DM2, 5DM4,  (SY 14/2.8, SY 135/2.0, EF 70-200/4L, )

Онлайн Грехов Михаил

  • *****
  • Сообщений: 31 787
  • Благодарностей: 821
  • Вон с форума мракобесие, ложь, фальшь и дебилизм!!
    • Сообщения от Грехов Михаил
Re: Проекционный солнечный телескоп
« Ответ #4 : 20 Дек 2019 [19:44:02] »
1. Объектив -ахромат(склейка). Весьма длиннофокусный - чтобы изображение было хорошим. Да и "треугольник" бы сложился внушительный... с внутренним пространством... чтобы хоть смотреть в него было норм с разных сторон сбоку.
2. 3 зеркальца. Небольших, но довольно точных. Поскольку от них много что зависит. От пудренницы не подойдут.
3. Окуляр.
« Последнее редактирование: 20 Дек 2019 [19:52:54] от Грехов Михаил »
Записан

+1 к рейтингу за это сообщение
Manfrotto 055XPROB + 808 RC4 + Fujinon 16x70 FMT-SX2. TS APO 102/714 + ES 20/100, ES 9/100, Radian 4+HEQ5Pro+ QHYIII 290M+50mm guide. 3"Flat+QHYCFW3+Optolong LRGB+SHO (36mm)+QHY268M.

Оффлайн DeWynterАвтор темы

  • *****
  • Сообщений: 987
  • Благодарностей: 195
  • Живу под небом кверх ногами!
    • Сообщения от DeWynter
Re: Проекционный солнечный телескоп
« Ответ #5 : 21 Дек 2019 [00:25:49] »
Цитата: INPan от 20 Дек 2019 [19:30:19]
А зачем такой телескоп? Что он может показать? Только есть пятна или нет и всё.
Да, он только для пятен. Это больше DIY проект для эстетического наслаждения.  ;)

Цитата: Грехов Михаил от 20 Дек 2019 [19:44:02]
1. Объектив -ахромат(склейка). Весьма длиннофокусный - чтобы изображение было хорошим. Да и "треугольник" бы сложился внушительный... с внутренним пространством... чтобы хоть смотреть в него было норм с разных сторон сбоку.
2. 3 зеркальца. Небольших, но довольно точных. Поскольку от них много что зависит. От пудренницы не подойдут.
3. Окуляр.
Ага, спасибо! Да, судя по другим фото в интернете треугольник там не слабых размеров - сторона порядка 30см. Оптический путь под метр будет. В принципе понятно. Конечно, проще таки к обычному рефрактору бумажку приставить как раньше делали - разве что не эстетично будет. :)
Записан
Телескопы: William Optics Zenithstar 61 APO, Sky-Watcher BD 100ED.
Окуляры моно: Pentax XWs, ES68°, Vixen SLVs, TMB Planetary II's.
Окуляры пары: RKE's, Baader BCO Orthos, Vixen NPLs, Celestron Omni Plössls.
Бино: Carl Zeiss/Vernonscope + GPCs.
Фильтры: Lumicon OIII, Astronomik UHC, Baader CB.

Оффлайн Astra-24

  • ****
  • Сообщений: 333
  • Благодарностей: 86
    • Сообщения от Astra-24
Re: Проекционный солнечный телескоп
« Ответ #6 : 21 Дек 2019 [06:22:01] »
Записан

+1 к рейтингу за это сообщение

Оффлайн библиограф

  • *****
  • Сообщений: 11 259
  • Благодарностей: 908
    • Сообщения от библиограф
Re: Проекционный солнечный телескоп
« Ответ #7 : 21 Дек 2019 [11:18:54] »
 В одной из тем недавно обсуждался Гелиоскоп кардинала Христофора Шейнера.
https://astronomy.ru/forum/index.php/topic,177969.msg4890424.html#msg4890424
Записан

Оффлайн Максим КР

  • *****
  • Сообщений: 688
  • Благодарностей: 135
  • Мне нравится этот форум!
    • Сообщения от Максим КР
Re: Проекционный солнечный телескоп
« Ответ #8 : 21 Дек 2019 [14:57:39] »
Цитата: Astra-24 от 21 Дек 2019 [06:22:01]
изготовление сего
для тротуарок - вполне годная вещь.
Из неходовой трубы, типа 70/900 или 80/900, заманчиво сделать.
