Отслеживание метеоров с научной пользой

[VAKT]

Хочется создать сеть наблюдения за метеорами с научной пользой. Начало обсуждения.
- камеры
- объективы
- купола/кожухи
- захват
- П.О. для обработки
- отправка данных
- оптический/радиодиапазон

(кликните для показа/скрытия)

Недорогие светосильные варифокальные объективы с АРД под матрицу 1/3" (1/4") продающиеся на авито:
(все эти объективы, и это заявлено производителями, диафрагмируются до 1:360)

Производитель	Smartec	Computar	Computar	Tamron	Tamron	Spacecom	Fujinon
Модель	STL-3080DC	TG3Z2910FCS	TG3Z2910FCS‐IR	13VG308AS	13VG308ASIR	SIRIUS TAV308DC	YV2.7x2.9LR4D-SA2L
Формат	1/3”	1/3”	1/3”	1/3”	1/3”	1/3”	1/3"
Крепление	CS	CS	CS	CS	CS	CS	CS
Фокусное расстояние, заявлено, мм	3,0–8,0	2,9–8,2	2,9–8,2	3,0–8,0	3,0–8,0	3,0–8,0	2,9–8,0
Фокусное расстояние, измерено*, мм	2,3–7,4				2,8–7,8		2,4–8.0
Апертура объектива, заявлено	F0,95	F1,0	F:1,0	F1,0	F1,0	F0,95	F0,95
Апертура объектива, измерено*	F0,9-1,3				F1,1–1,3		F1,3–1,8
Угол обзора, заявлено	92,9х68,4°–35,7х26,8°	98,3x70,7°–35,2x26,3°	95,0x69,0°–35,6x26,7°	90,8x66,6°–35,9x26,9°	92,5x68,0°-35,7x26,8°	94,3x68,9°–35,9x26,9°	94°37'x69°30'–35°18'x26°26'
Угол обзора, измерено*	92,2x?°–35,9x?°				80,3x?°–34,2x?°		90,0x?°–33,4x?°
Неравномерность освещенности поля*, %	40–30				40–30		40–20
Фокусировка	Ручная 0,3–∞ м	Ручная 0,5–∞ м	Ручная 0,5–∞ м	Ручная 0,2–∞ м	Ручная 0,2–∞ м	Ручная 0,3–∞ м	Ручная 0,3–∞ м
Увеличение	Ручное	Ручное	Ручное	Ручное	Ручное	Ручное	Ручное
Управление диафрагмой	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC
Асферическая линза	Да	Да	Да	Да	Да	Да	Да
ИК-коррекция	Да	Нет	Да	Нет	Да	Да	Да
Габариты, мм	46,3х39х47	33,5x46,6x44,3	33,5x46,6x44,3	33,0x42,0x46,0	33х38,5х40,5	38,0x48,0x49,7	33,5х45,5х36
Масса, гр.	65	47	50	45,5 ± 4	46	64	45
Он же под другим именем				Sanyo VA-13VG308AS
				VIVOTEK 13VG308AS
Примечание							Низкая измеренная светосила
Паспорт (.PDF)	STL_3080	TG3Z2910FCS	TG3Z2910FCS‐IR	13VG308AS	Tamron IR lens	TAV308DC	YV2.7x2.9LR4D-SA2

* - публикация в журнале "Системы безопасности" №1 за 2008г.

(кликните для показа/скрытия)

Производитель	Computar
Модель	HG0808FCS-HSP
Формат	1/2"
Крепление	CS
Фокусное расстояние, заявлено, мм	8,0
Апертура объектива, заявлено	F:0,8
Угол обзора, заявлено	55,1°x44,9°
Фокусировка	Ручная 0,3–∞ м
Увеличение	Нет
Управление диафрагмой	Автоматическая DC
Асферическая линза	Да
ИК-коррекция	Нет
ED-стекло
Габариты, мм	42х56,8х43,0
Масса, гр.	120
Он же под другим именем
Примечание	Using with a B/W camera, please use the attached "B/W aberration compensation filter" and "FB compensation spacer". The filter(M22 P=0.5mm) should be screwed onto the lens from rear side and the spacer should be placed between lens and camera.
Даташит на офсайте	HG0808FCS-HSP

(кликните для показа/скрытия)

Чёрно-белые камеры
Модель	Размер	Сенсор	Чувствит., Лк	Разрешение, ТВЛ	Описание
WAT-902H2 ULTIMATE	1/2"	ICX429ALL	0,0001 / F1,4	570
WAT-902H3 ULTIMATE	1/3"	ICX659ALA	0,0002 / F1,4	570
WAT-902H2 Supreme	1/2"	ICX429ALL	0,0003 / F1,4	570
WAT-902H3 Supreme	1/3"	ICX259ALL	0,0005 / F1,4	570
WAT-902 DM2 (DM2S)	1/2"	ICX419ALL (ICX429ALL)	0,0018 / F1,4	570
WAT-902 DM3 (DM3S)	1/3"	ICX409AL (ICX259AL)	0,002 / F1,4	570
WAT-902H	1/2"	ICX429ALL	0,0003 / F1,4	570	с/ш 46 дБ, АРД VD, эл. затвор до 1/100000, АРУ (Hi/Low), Г=0.45/1, компенсация заднего света, 12 VDC±10%, 160 мА, 34x34x58 мм
WAT-902В	1/2"	ICX419ALL	0,003 / F1,4	570	с/ш 46 дБ, АРД VD, эл. затвор до 1/100000, АРУ (Hi/Low/Off), Г=0.45/1, компенсация заднего света, 12 VDC±10%, 135 мА, 34x34x58 мм
WAT-127LH	1/2"	ICX419ALL	0,0015 / F1,4	570
WAT-137LH	1/3"		0,002 / F1,4	570
WAT-502B	1/3"		0,003 / F1,4	400	АРД VD, эл. затвор до 1/100000, 9 (DC 7-11) B, 130 мА, 30x30x46 мм
WAT-535EX	1/3"		0,003 / F1,4
WAT-525EX	1/2"	ICX419ALL	0,002 / F1,4
WAT-902HB2S	1/2"		0,0003 / F1,4	570	модульная камера
WAT-902HB3S	1/3"	ICX429ALL	0,0006 / F1,4	570	модульная камера

(кликните для показа/скрытия)

• ПЗС и КМОП матрицы Sony (там же и некоторые другие производители)

[VAKT]

спрасибо за ссылку - тоже прикуплю

[ROVIAN]

Финские учёные разработали искусственную радужную оболочку, способную открываться и закрываться в ответ на солнечный свет. Причём происходит это без какого-либо внешнего регулирования.

http://www.vesti.ru/doc.html?id=2903159&2903159

Упрощаем конструкцию, выкидываем провода ......

[Владимир Николаевич]

Вот некоторые тесты камеры QHY5 III178c с обьективом Компутар 3.6мм 1\2" 1\1.6 протестированное 1\1.3... Поле порядка 140-150град
2 снимка оригинальный размер кадра 6мп 11.2мб комп без юсб 3, на юсб-2 пишет не более 3к\сек...
Offset=136
Gain=51
Exposure=481,606743207675

Offset=67
Gain=51
Exposure=297,4060140383

Добавлен снимок с экспозицией 100мс. С такой выдержкой камера на юсб-2 выдает 8fpc.

[VAKT]

Луна, дымка и натянуло облака - на сегодня 291-я откладывается.

Пару моментов сравнение 225 и 291 камер:
- в 291 процессор более производительный: full hd 25 кадров/сек при втором потоке D1 с тоже 25-ю кадрами/сек. Имеющаяся 225 камера на v100 не выдавала столько даже если убрать второй поток в минимум
- видеопоток (основной) в 291-й ограничен уже 8 МБ/сек, что радует. дополнительный поток D1 (704x576) также больше - 1,5 МБ/с

сравнение камер в пользу 291

291-я как и 225-я камера существует в двух стандартах: AHD и IP исполнения, AHD - это модификация аналогового интерфейса позволяющая использовать уже существующие коаксиальные сети но с full hd прогрессивной развёрткой. AHD стоят меньше - готовую камеру в корпусе можно купить на ali от 1700 рублей, ip-камера стоит на 1000 рублей дороже (если только плата с ик-фильтром и кабелем, то от 2400).
Также выпускается "продвинутая" версия на 291-м сенсоре: с более производительным процессором (3516D, а не 3516С), h265 кодеком, usb, rs485, набортным wi-fi - например вот

[AndyO]

Насчет такой: https:///ссылка запрещена правилами форума//item/SMTSEC-SIP-E291D-2-0MP-Starligh-1-2-8-SONY-IMX291-Hi3516D-1920X1080-25-30fps-Real/32817205688.html

Если за прошедшие 1,5 года ничего не изменилось, то прошивка снижает частоту кадров в темноте. Вот такой неотключаемый Smart... Писал в свое время разработчикам, но, похоже, без толку. Прочем, может, что в последнее время изменилось - если кто купит-просьба отписаться.

[VAKT]

Ведь могут если хотят: вот единственная ip-камера с регулировкой автодиафрагмы, но увы на сенсоре AR0237

P.S.
а вот камера на 291 с процессором 3516A с прошивкой в которой обещано 60 к/сек - тыц сюда

[AndyO]

У той, которая на imx291+3516A, такой же баг в прошивке. Его можно нивелировать, если поставить частоту кадров 50 fps.
Правда, я так и не понял, большая ли от этого польза... Но пусть будет, для разнообразия...
А так, "железо" хорошее.

[VAKT]

Если за прошедшие 1,5 года ничего не изменилось, то прошивка снижает частоту кадров в темноте. Вот такой неотключаемый Smart... Писал в свое время разработчикам, но, похоже, без толку. Прочем, может, что в последнее время изменилось - если кто купит-просьба отписаться.
...
У той, которая на imx291+3516A, такой же баг в прошивке. Его можно нивелировать, если поставить частоту кадров 50 fps.

Я так понимаю, что в прошивках - кто во что горазд

[VAKT]

Вот мне ответили по поводу списка ip-камер с АРД:

IPG-53H20PL-P - 2.0M 1/2.9" imx322, black/white 0.08 Lux@f1.2, Hi3516C
IPG-83H20PL-P - 2.0M 1/2.7" AR0237, black/white 0.001 Lux@f1.2, Hi3516D
IPG-52H10PL-P - 1.0M 1/4 "AR0140, black/white 0.001 Lux@f1.2, Hi3518C
IPG-83H50P-P - 5.0M 1/1.8" imx178, black/white 0.001 Lux@f1.2, Hi3516A
IPG-83H40PL-P - 4.0M 1/3" OV4689, black/white 0.001 Lux@f1.2, Hi3516D

60 кадров/сек позволяет только процессор Hi3516A, тогда как Hi3516D максимум 30 кадров в секунду (Hi3516C примерно такой же, но чуть слабее).

По поводу снижение количества кадров в темноте

Оно у всех так. Там уже выдержка становится больше, чем 1/25, поэтому получается такой финт

[ROVIAN]

До скольки кадров в секунду падает ? Потому что если около 15-ти, то ещё ничего, хотя лучше конечно побольше. Тут надо расчитать на быстрые метеоры.

[VAKT]

15 кадров и 225-я с чахлым процессором выдавала

[ROVIAN]

15 кадров и 225-я с чахлым процессором выдавала

Ну уже что-то, но лучше с шустрым тогда.

[VAKT]

я так понимаю (может неправильно?), что предел выдержки кадра - 80мс, то бишь ниже 12,5 кадров в секунду поток не опустится.

[ROVIAN]

я так понимаю (может неправильно?), что предел выдержки кадра - 80мс, то бишь ниже 12,5 кадров в секунду поток не опустится.

Ну вот эту величину неплохо бы знать, если конечно цель и определение скрости. А такая цель есть.

[AndyO]

В темноте снижают (обычно до ~11-12 fps) не все, к счастью. Но, похоже, таких становится все больше и больше. Возможно, это связано с модным трендом экономии места на HDD (всякие H264+ , Smart опции). Но у крупных вендоров это отключаемые опции, а некоторые фирмочки опциями не заморачиваются - вшили (причем возможно, кое-что, возможно, просто позаимствовали...) в прошивку и все...  Надеяться на исправление таких "улучшайзингов" у мелких производителей  - надежды мало...

[VAKT]

Ну вот эту величину неплохо бы знать, если конечно цель и определение скрости. А такая цель есть.

А не пишет ли енкодер камеры в поток интервал между кадрами ? Я пробовал на лету менять разрешение картинки с непрерывным просмотром через VLC с окном отображающим информацию - так когда менял, то и размер отображаемого видео менялся и информация сразу же обновлялась о характеристике потока.

[VAKT]

Всё же хочу приобрести на пробу одну штуку IMX291 + HI3516A c заявленными 60 к/сек для основного потока. Задал вопрос продавцу о наличии в комплекте кабеля или о возможности доукомплектовать кабелем и блоком питания (вижу заявленный Wi-Fi).

[AndyO]

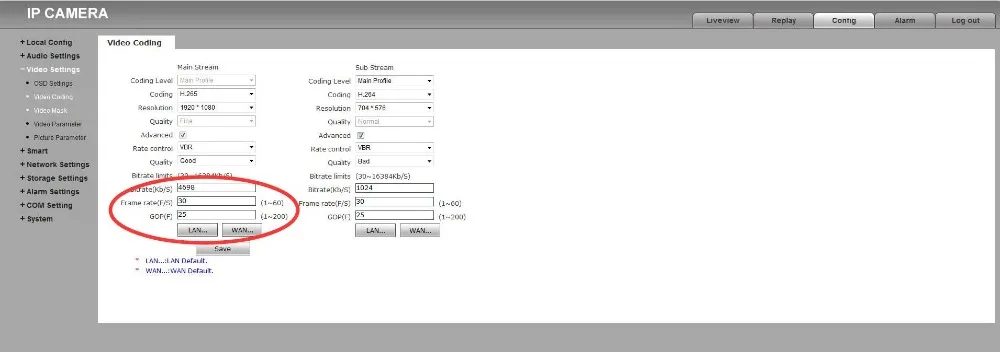

Железо хорошее, а если сделаете 50fps, что и снижения частоты кадров в темноте не будет (в отличие от 25fps). Настраивать, в силу недоработок прошивки,  придется методом проб и  ошибок, но, когда настроите, то вполне неплохо. Хотя по мне цвета не самые лучшие, но для метеоров сойдет, да и дело вкуса это...

[VAKT]

Железо хорошее, а если сделаете 50fps, что и снижения частоты кадров в темноте не будет (в отличие от 25fps). Настраивать, в силу недоработок прошивки,  придется методом проб и  ошибок, но, когда настроите, то вполне неплохо. Хотя по мне цвета не самые лучшие, но для метеоров сойдет, да и дело вкуса это...

А Вы можете что-то порекомендовать ? Не в части настройки, а в части выбора камеры ?

P.S.
продавец на али отписался - вот де кабель, вот только колодку где искать снова ? У меня в Ялте с этим всё очень тухло.

[AndyO]

1) С полгода назад был неплохой выбор камер с внутренностями imx290\291 + Hi3516D на одноплатных досках. Там правда железо чуть похуже, но прошивка получше (хотя, тоже не без багов). Зато цветопередача хорошая. Но, сейчас я их почти не вижу в продаже. Попробовать еще можно поискать камеры на imx225+Hi3518EV200 . Там 960p25 на 2 мегабита/с (маловато, но терпимо...). Прошивка похожа на описанную парой строк выше..
Отдельных досок я в продаже не видел, поэтому надо спрашивать продавцов камер, что у них там внутри.

2) Скажите продавцу, что купите у него доску и кабель, при условии, если он сам подготовит кабель для работы с доской.
