Ребята, помогите выбрать правильный off-axis гид.

Вводные:

1. SW Esprit 120ED
2. Canon 5D Mark III
3. Гидирующая камера ​Orion SSAG или QHY5-II

Может еще какие-то дополнительные аксессуары понадобятся, чтобы все это соединить?
И еще вопрос: видел в продаже внеосевики с микрофокусом. Это необходимо или можно обойтись?
« Последнее редактирование: 16 Янв 2017 [17:03:47] от Volod. »
SW Esprit 120ed APO + AZ EQ6 GT + Atik 16200

Оффлайн Владимир Николаевич

  • *****
  • Сообщений: 22 946
  • Благодарностей: 346
  • Takahashi Россия и QHYCCD Poccия
    • Skype - gromozeka12    вайбер +7 903 610-62-15
    • Сообщения от Владимир Николаевич
Re: Вопрос по выбору внеосевого гида
« Ответ #1 : 16 Янв 2017 [18:18:53] »
На 1\7.5 и еще и без флаттенера такой автобус не поедет. И с флаттенером не поедет, тк у флаттенеров повсеместно задний отрезок равен или чуть больше, заднему отрезку Кэнона ... Вталкивали вроде как 9мм внеосевик с TS-са!

Клевцов 470мм - 2экз, Доб 355мм, Доб 254, МАК Сантел 230мм, АПО 180мм на Losmandy Titan, бино 150мм, бино 70ED, 70 Non-ED, 28х110, БМТ-110 на колонне, ТПБ-2 на треноге, 10х42ED, 10х50ED.

Онлайн Alexandrid

  • *****
  • Сообщений: 3 108
  • Благодарностей: 295
  • Есть умные, есть начитанные, но двух в одном нет..
    • Сообщения от Alexandrid
Re: Вопрос по выбору внеосевого гида
« Ответ #2 : 16 Янв 2017 [22:39:44] »
Нет тут места для внеосевика....
Avalon Instruments - Takahashi - QHY+ZWO - Leica - Swarovski Optic.

Оффлайн тринадцатый

  • *****
  • Сообщений: 1 334
  • Благодарностей: 77
  • Нигде звёзды так ярко не светят, как дома!
    • Сообщения от тринадцатый
Re: Вопрос по выбору внеосевого гида
« Ответ #3 : 16 Янв 2017 [22:58:09] »
У флэтнера Эсприта рабочий отрезок 55 мм. Значит в распоряжении внеосевика 10 мм. Задача легко решаемая ИванСеменычем. При сильном желании пересылка из Москвы в Эстонию проблем не вызывает.
Всякие TS и др. китайские клоны по функциональности сильно програют.

Оффлайн Forte

  • *****
  • Сообщений: 1 558
  • Благодарностей: 331
  • ••••• Святослав ••••• “Auriga” Observatory
    • Сообщения от Forte
Re: Вопрос по выбору внеосевого гида
« Ответ #4 : 17 Янв 2017 [10:51:43] »
Всякие TS и др. китайские клоны по функциональности сильно програют.
Будьте добры, поподробней. Почему проиграют?
https://www.astrobin.com/users/Forte/
Оборудование:
(кликните для показа/скрытия)

Оффлайн Volod.Автор темы

  • ****
  • Сообщений: 321
  • Благодарностей: 34
  • Baltic Astronomy Club
    • Skype - vladimirgoman
    • Сообщения от Volod.
Re: Вопрос по выбору внеосевого гида
« Ответ #5 : 17 Янв 2017 [11:06:08] »
Всякие TS и др. китайские клоны по функциональности сильно програют

Мне тоже интересно чем они проигрывают?  Кольцо и небольшое зеркальце, вроде конструкция незамысловатая.
Вот этот по-идее должен подойти: http://www.astroshop.eu/off-axis-guider/ts-optics-ts-off-axis-guider-9mm-overall-length-with-direct-connection-for-canon-eos/p,16870
« Последнее редактирование: 17 Янв 2017 [11:11:26] от Volod. »
SW Esprit 120ed APO + AZ EQ6 GT + Atik 16200

Оффлайн leviathan

  • Модератор
  • *****
  • Сообщений: 24 084
  • Благодарностей: 1023
  • Смотри в оба !
    • Сообщения от leviathan
Re: Вопрос по выбору внеосевого гида
« Ответ #6 : 17 Янв 2017 [11:55:22] »
TS-овский 9мм вроде как должен подойти. Другое дело что на таком фокусном можно и внешним гидом вполне успешно обойтись.
Explore Scientific 16" UltraLight Gen-II Доб
Celestron 9.25" ШК
Takahashi FSQ-106
SW AZ-EQ6, HDAZ
ASI462MC
Lunt 5мм, Televue Ethos 8 и 13, Nagler 31
Lumicon UHC и O-III, Astronomik H-Beta
Baader Mark V биноприставка + парные окуляры
Telrad
SQM-L

Я видел всё небо!

Оффлайн Ivan7enych

  • Модератор
  • *****
  • Сообщений: 11 811
  • Благодарностей: 497
  • Ионов Иван
  • Награды Победитель ежегодного конкурса астрофото
    • Сообщения от Ivan7enych
    • Астропроекты и астрософт
Re: Вопрос по выбору внеосевого гида
« Ответ #7 : 17 Янв 2017 [12:21:41] »
У флэтнера Эсприта рабочий отрезок 55 мм. Значит в распоряжении внеосевика 10 мм. Задача легко решаемая ИванСеменычем. При сильном желании пересылка из Москвы в Эстонию проблем не вызывает.
Всякие TS и др. китайские клоны по функциональности сильно програют.

У моего варианта призма 9 -10мм, что дает заметно больше света гиду.
Мастерская Ивана Семеныча
Но, приходится подрезать часть резьбы корректора. А это значит - придется сперва прислать корректор мне, и потом мне высылать все обратно. Стоит ли оно того?

В вашем случае я бы не заморачивался и покупал TS.
Видео отчеты мастерской
телескопы - 320 астросиб на удаленке, 230мм - Каминский, Televue NP101is

Оффлайн Владимир Николаевич

  • *****
  • Сообщений: 22 946
  • Благодарностей: 346
  • Takahashi Россия и QHYCCD Poccия
    • Skype - gromozeka12    вайбер +7 903 610-62-15
    • Сообщения от Владимир Николаевич
Re: Вопрос по выбору внеосевого гида
« Ответ #8 : 17 Янв 2017 [13:26:08] »
TS-овский 9мм вроде как должен подойти.
Что я выше ему и написал.... :-X да и ближе TS ему...
Клевцов 470мм - 2экз, Доб 355мм, Доб 254, МАК Сантел 230мм, АПО 180мм на Losmandy Titan, бино 150мм, бино 70ED, 70 Non-ED, 28х110, БМТ-110 на колонне, ТПБ-2 на треноге, 10х42ED, 10х50ED.

Оффлайн тринадцатый

  • *****
  • Сообщений: 1 334
  • Благодарностей: 77
  • Нигде звёзды так ярко не светят, как дома!
    • Сообщения от тринадцатый
Re: Вопрос по выбору внеосевого гида
« Ответ #9 : 17 Янв 2017 [13:58:56] »
В вашем случае я бы не заморачивался и покупал TS.


В его бы случае, я бы вообще не заморачивался бы внеосевиком. Внешний гид из искателя вполне осилит данную трубу.

Оффлайн Владимир Николаевич

  • *****
  • Сообщений: 22 946
  • Благодарностей: 346
  • Takahashi Россия и QHYCCD Poccия
    • Skype - gromozeka12    вайбер +7 903 610-62-15
    • Сообщения от Владимир Николаевич
Re: Вопрос по выбору внеосевого гида
« Ответ #10 : 17 Янв 2017 [14:17:22] »
http://apm-telescopes-englisch.shopgate.com/item/33313939
Комментарий модератора раздела Ссылка не работала, поправил.
« Последнее редактирование: 17 Янв 2017 [14:39:15] от Denk36 »
Клевцов 470мм - 2экз, Доб 355мм, Доб 254, МАК Сантел 230мм, АПО 180мм на Losmandy Titan, бино 150мм, бино 70ED, 70 Non-ED, 28х110, БМТ-110 на колонне, ТПБ-2 на треноге, 10х42ED, 10х50ED.

Оффлайн Volod.Автор темы

  • ****
  • Сообщений: 321
  • Благодарностей: 34
  • Baltic Astronomy Club
    • Skype - vladimirgoman
    • Сообщения от Volod.
Re: Вопрос по выбору внеосевого гида
« Ответ #11 : 17 Янв 2017 [15:08:54] »
Спасибо большое за рекомендации и советы!
С каждым постом багаж знаний пополняется.
SW Esprit 120ed APO + AZ EQ6 GT + Atik 16200

Оффлайн Opossum

  • *****
  • Сообщений: 7 259
  • Благодарностей: 358
    • Skype - Opossum-B
    • Сообщения от Opossum
    • фотогалерея
Re: Вопрос по выбору внеосевого гида
« Ответ #12 : 18 Янв 2017 [02:10:17] »
В вашем случае я бы не заморачивался и покупал TS.

В его бы случае, я бы вообще не заморачивался бы внеосевиком. Внешний гид из искателя вполне осилит данную трубу.

я того же мнения

Оффлайн Serge_ra0

  • *****
  • Сообщений: 696
  • Благодарностей: 60
  • Мне нравится этот форум!
    • Сообщения от Serge_ra0
    • Мои астрофото
Re: Вопрос по выбору внеосевого гида
« Ответ #13 : 18 Янв 2017 [05:52:47] »
У меня этот внеосевик с 8мм призмой вполне справлялся с моей светосилой F/6 , берите на сторону камеры вот такой переходник


на строну телескопа берите внеосевик с Т2, иначе придётся протачивать паз в корректоре комы для призмы, я чуть не поцарапал призму при выходе на резьбу м48.

GSO 8" F/6 eq-6, QHY8, Baader 2" MPCC Mark III  Гид: внеосевик, QHY5L-IIm
http://www.astrobin.com/users/Serge_ra0/

Оффлайн Volod.Автор темы

  • ****
  • Сообщений: 321
  • Благодарностей: 34
  • Baltic Astronomy Club
    • Skype - vladimirgoman
    • Сообщения от Volod.
Re: Вопрос по выбору внеосевого гида
« Ответ #14 : 18 Янв 2017 [21:24:47] »
Нет тут места для внеосевика....

Alexandrid, а подскажите пожалуйста какой набор колец мне понадобится под 5D Mark, если я НЕ буду ставить внеосевик?

Нужно прицепить флаттенер к телескопу и другой стороной к фотоаппарату.
http://www.astroshop.eu/field-flatteners-other-photo-accessories/skywatcher-m48-field-flattener-esprit-120ed/p,44107#tab_bar_0_select
SW Esprit 120ed APO + AZ EQ6 GT + Atik 16200

Оффлайн leviathan

  • Модератор
  • *****
  • Сообщений: 24 084
  • Благодарностей: 1023
  • Смотри в оба !
    • Сообщения от leviathan
Re: Вопрос по выбору внеосевого гида
« Ответ #15 : 19 Янв 2017 [09:19:47] »

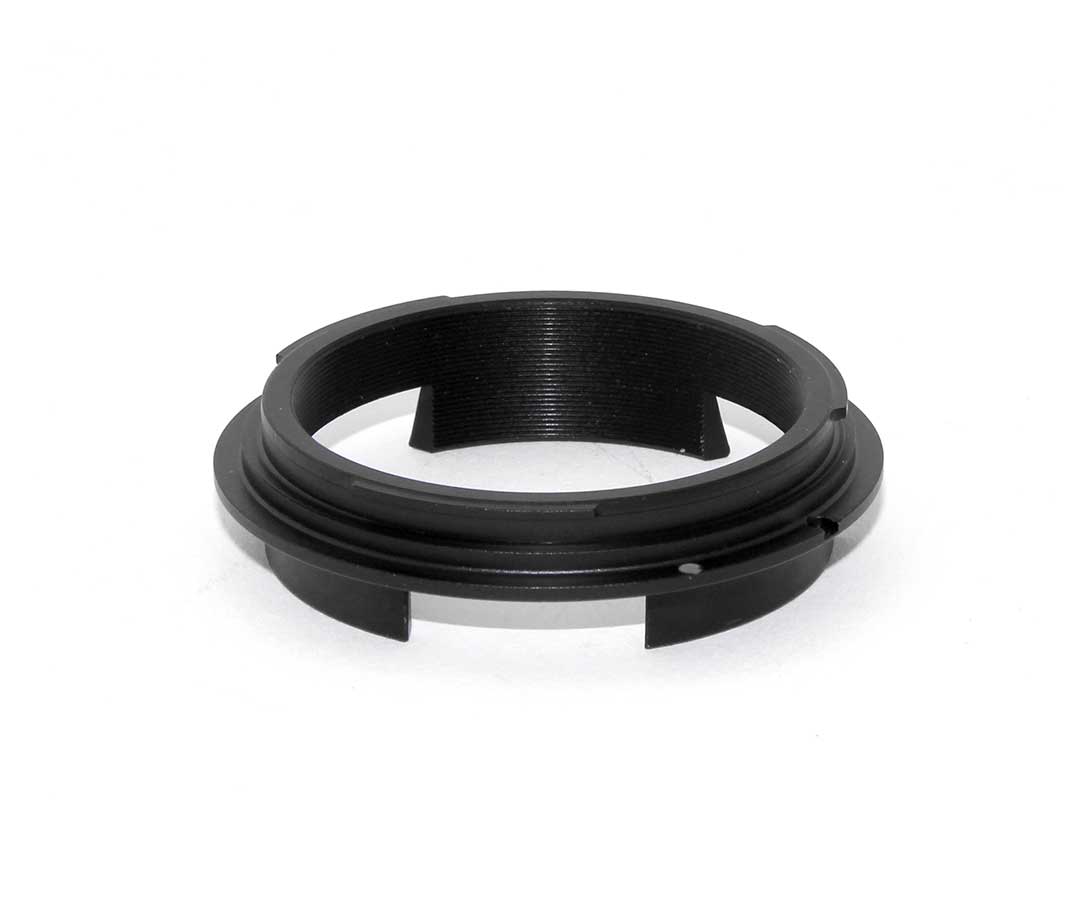

Т-кольцо для Канона под резьбу флаттенера со стороны фотика (М42, М48, Т2 и т.п.).
Explore Scientific 16" UltraLight Gen-II Доб
Celestron 9.25" ШК
Takahashi FSQ-106
SW AZ-EQ6, HDAZ
ASI462MC
Lunt 5мм, Televue Ethos 8 и 13, Nagler 31
Lumicon UHC и O-III, Astronomik H-Beta
Baader Mark V биноприставка + парные окуляры
Telrad
SQM-L

Я видел всё небо!

Оффлайн Volod.Автор темы

  • ****
  • Сообщений: 321
  • Благодарностей: 34
  • Baltic Astronomy Club
    • Skype - vladimirgoman
    • Сообщения от Volod.
Re: Вопрос по выбору внеосевого гида
« Ответ #16 : 19 Янв 2017 [10:46:12] »
Т-кольцо для Канона под резьбу флаттенера со стороны фотика (М42, М48, Т2 и т.п.)

Со стороны фотика по всей видимости пойдет вот это:
http://www.astroshop.eu/t2-rings/skywatcher-adaptor-canon-m48x0-75/p,44350

А с другой стороны?

Может еще какие-то промежуточные переходники нужны? Например, как на этой схеме?
SW Esprit 120ed APO + AZ EQ6 GT + Atik 16200

Оффлайн ASheff

  • *****
  • Сообщений: 10 522
  • Благодарностей: 244
  • Артем
    • Сообщения от ASheff
Re: Вопрос по выбору внеосевого гида
« Ответ #17 : 19 Янв 2017 [10:54:03] »
А с другой стороны?

Там вроде бы ничего не надо больше..
- Meade Maxvision 80/480 APO, SW MAK127
- SW HEQ5Pro belt-mod, SW EQ5
- Canon EOS 550D, ASI 178MC, Datyson T7M
- MC Helios 44M-6, MC Юпитер-37А, MC ЗМ-5СА,  Canon 70-200/4

Оффлайн leviathan

  • Модератор
  • *****
  • Сообщений: 24 084
  • Благодарностей: 1023
  • Смотри в оба !
    • Сообщения от leviathan
Re: Вопрос по выбору внеосевого гида
« Ответ #18 : 19 Янв 2017 [11:22:15] »
Со стороны фотика по всей видимости пойдет вот это:
Так если резьба на выходе корректора тоже М48х0.75, то больше ничего не надо. Т-кольцо накручивается на корректор. Если другая резьба, надо брать соотв. т-кольцо.
Explore Scientific 16" UltraLight Gen-II Доб
Celestron 9.25" ШК
Takahashi FSQ-106
SW AZ-EQ6, HDAZ
ASI462MC
Lunt 5мм, Televue Ethos 8 и 13, Nagler 31
Lumicon UHC и O-III, Astronomik H-Beta
Baader Mark V биноприставка + парные окуляры
Telrad
SQM-L

Я видел всё небо!

Оффлайн Volod.Автор темы

  • ****
  • Сообщений: 321
  • Благодарностей: 34
  • Baltic Astronomy Club
    • Skype - vladimirgoman
    • Сообщения от Volod.
Re: Вопрос по выбору внеосевого гида
« Ответ #19 : 19 Янв 2017 [11:27:53] »
Так если резьба на выходе корректора тоже М48х0.75, то больше ничего не надо. Если другая резьба, надо брать соотв. т-кольцо.

Беда в том, что я не знаю какой точно корректор они кладут в комплект. У них есть 2 варианта:

1. http://www.astroshop.eu/field-flatteners-other-photo-accessories/skywatcher-field-flattener-with-t-ring-adaptor-/p,22259#tab_bar_0_select
2. http://www.astroshop.eu/field-flatteners-other-photo-accessories/skywatcher-m48-field-flattener-esprit-120ed/p,44107#tab_bar_0_select

Причем, второй сделан конкретно под 120ed, а первый непонятно под какую модель.
