лазерный искатель.
« : 22 Дек 2016 [15:25:44] »
Есть подобные темы, но они в "товарах...." .  :)

"Заколхозил" к своему ТАЛу лазерный искатель. Сам лазер из пишущего двд-привода. Линзу взял оттуда-же , самая первая по ходу излучения. Её фокусное около 12 мм. Диаметр около 5 мм.  Прекрасно светит на морозе. Удобно наводить трубу на объект. В окуляре луч виден как конус света. Батарея литиевая. Схема простая , с ограничительным резистором. Ток около 300 мА.
Недостатки: при хорошей прозрачности воздуха , падает светимость луча. Необходимо соблюдать осторожность. Излучение очень яркое.
100RM

Оффлайн ByPassing

  • *****
  • Сообщений: 810
  • Благодарностей: 46
  • Если смог об этом подумать, то сможешь и сделать!
    • Сообщения от ByPassing
Re: лазерный искатель.
« Ответ #1 : 22 Дек 2016 [15:47:00] »
Подробностей в студию!


Встать! Смирно! Формы будь достоин!
Отставить все гражданские замашки!
Устав блюди! Теперь ты - ВОИН!
Теперь ты навсегда - СЕРЖАНТ АТАШКИ!

Оффлайн vadim-Автор темы

  • ***
  • Сообщений: 119
  • Благодарностей: 1
    • Сообщения от vadim-
Re: лазерный искатель.
« Ответ #2 : 22 Дек 2016 [15:55:45] »
Подробностей в студию!
как-то растерялся.....:) Имхо вроде конструкция примитивная , на фото видно.

Корпус лазера был запрессован в алю-параллепипед (так был в приводе). Обточил и вставил в трубку . С другой стороны вклееная  линза. Фокусировал, двигая обточенный параллепипед в трубке. Потом зафиксировал клеем. Эту трубку вставил в другую трубку на скользяще-тугую посадку. Вот её видео на фото.
100RM

Оффлайн ByPassing

  • *****
  • Сообщений: 810
  • Благодарностей: 46
  • Если смог об этом подумать, то сможешь и сделать!
    • Сообщения от ByPassing
Re: лазерный искатель.
« Ответ #3 : 22 Дек 2016 [19:43:52] »

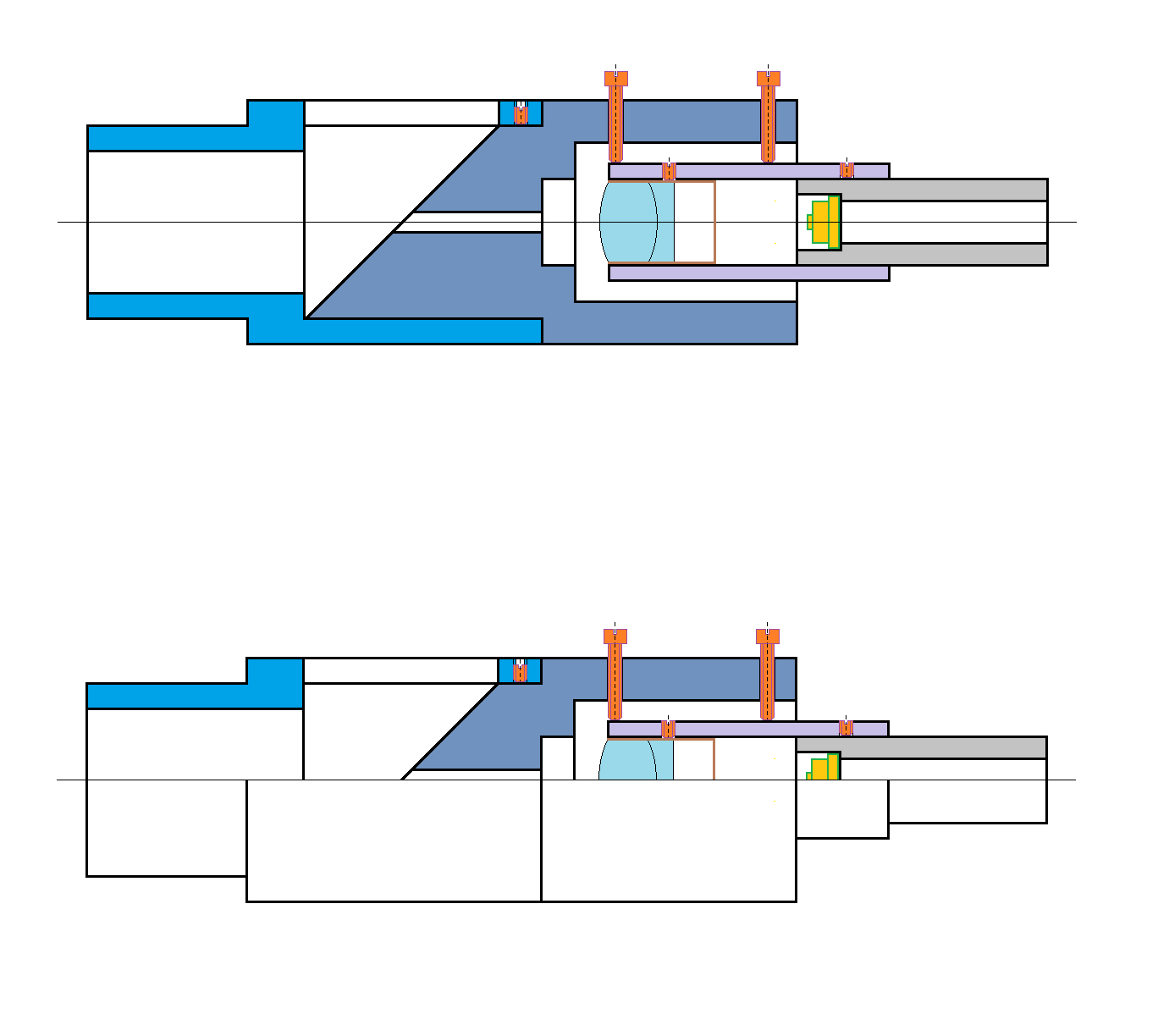

Ну, ёлы... На фото, как-раз, ничего и не видно! Схему подключения, эскизик-бы с разрезиком-рисунком...
Что-нибудь вроде такого:

[/url]


Встать! Смирно! Формы будь достоин!
Отставить все гражданские замашки!
Устав блюди! Теперь ты - ВОИН!
Теперь ты навсегда - СЕРЖАНТ АТАШКИ!

Оффлайн gar298

  • *****
  • Сообщений: 1 343
  • Благодарностей: 43
  • opton.
    • Skype - opton298
    • Сообщения от gar298
    • http://www.optica-opton.ru/
Re: лазерный искатель.
« Ответ #4 : 22 Дек 2016 [20:19:48] »
опасно вродя светить в небо могут приехать скрутить
луна шустрая

Оффлайн vadim-Автор темы

  • ***
  • Сообщений: 119
  • Благодарностей: 1
    • Сообщения от vadim-
Re: лазерный искатель.
« Ответ #5 : 23 Дек 2016 [07:55:14] »
могут приехать скрутить
да ладно.....http://365cars.ru/news/lazernyie-faryi.html   :o

На фото, как-раз, ничего и не видно!
Последовательно резистор на 4,5 Ома, кнопка.

100RM

Оффлайн Микоян

  • Новичок
  • *
  • Забанен!
  • Сообщений: 6
  • Благодарностей: -4
  • Если моё отсутствие ничего не меняет в вашей жизни
    • Сообщения от Микоян
Re: лазерный искатель.
« Ответ #6 : 23 Дек 2016 [08:40:06] »
Хочется опять спросить для чего эта данная безделушка нужна..?!
Можно не отвечать, это риторический вопрос был…
Покупают что бы бЫло..
Очередная бесполезная вещь...
Нет, конечно защитники скажут, что это очень удобно для визуала и т.п…
А, по-моему, просто насмотревшись профессионального оборудования в том числе адаптивной оптике, хочется и свое детище придвинуть в данному сия изделию…
Мне тут один Знаток*, написал мол я страдаю фетишем к вещам, но читая многих я понимаю, что и рядом не состою с ними...
Всегда удивляюсь, зачем покупать куча барахла, если можно купить что-то одно и хорошее...
Да и честно сказать спецов* то здесь единицы, большая часть дилетантов...
Поднял тему про Активную оптику – ноль внимания…
Зато указки куда интереснее...

Оффлайн vadim-Автор темы

  • ***
  • Сообщений: 119
  • Благодарностей: 1
    • Сообщения от vadim-
Re: лазерный искатель.
« Ответ #7 : 23 Дек 2016 [09:12:37] »
моё время для наблюдений ограничено, тратить его на поиски объекта досадно. В условиях городской засветки навести трубу непросто. Здесь-же конец луча практически точно ставишь на область неба и сразу смотришь в окуляр. Позволяет сразу оценить прозрачность воздуха.

Да.... эта....... , вроде это раздел самоделок , а не покупных вещей, не ?
100RM

Оффлайн megavoltt71

  • *****
  • Сообщений: 27 214
  • Благодарностей: 789
  • Московский Астрономический Клуб
    • Сообщения от megavoltt71
Re: лазерный искатель.
« Ответ #8 : 23 Дек 2016 [09:45:45] »
Проще использовать лазерный целеуказатель. Там уже есть юстировочные винты и стандартное крепление на рейку. Можно зелёный, а можно красный. Продаётся в оружейных магазинах, но дешевле в Китае заказать. Одно время использовал параллельно оптическому, но понял, что обычный реддот проще и надёжнее.
ALTER M 703 deLuxe+HEQ5 Pro SynScan  TS-Optics PhotoLine 60 mm f/6 FPL53 Apo+SM60 BF15  80EDF Onyx+EQ3-2     Celestron Comet Hunter 11x80 4.5°  Asahi Pentax 7x35 11°  Tasco 10x50 8° БГШ 2.3Х40 28°   CANON 40D  400D

 Звёздочка - team

Оффлайн vadim-Автор темы

  • ***
  • Сообщений: 119
  • Благодарностей: 1
    • Сообщения от vadim-
Re: лазерный искатель.
« Ответ #9 : 23 Дек 2016 [10:12:29] »
зелёный лазер не работает даже в небольшом холоде. Целеуказатель: это лазерный прицел ?  Вопрос только в удобстве. В него не видно столько, сколько могут свободные глаза. :)
100RM

Оффлайн megavoltt71

  • *****
  • Сообщений: 27 214
  • Благодарностей: 789
  • Московский Астрономический Клуб
    • Сообщения от megavoltt71
Re: лазерный искатель.
« Ответ #10 : 23 Дек 2016 [10:58:04] »
Зелёный да, плохо работает на холоде. Но заменив блок на красный всё нормально работает. Ещё есть УФ лазер . Его со стороны не видно, а вдоль оси отлично . И главное, что он совсем не яркий . Не нарушается темновая адаптация. А раньше у меня было вот так :D Стоит ли покупать искатель с красной точкой
Теперь реддот - маленький, лёгкий, надёжный и удобный . Не надо часто менять батарейки, хватает одного на несколько телескопов и легко юстировать. Лазерная указка удобна как указка - легко показать другим куда наводиться.
ALTER M 703 deLuxe+HEQ5 Pro SynScan  TS-Optics PhotoLine 60 mm f/6 FPL53 Apo+SM60 BF15  80EDF Onyx+EQ3-2     Celestron Comet Hunter 11x80 4.5°  Asahi Pentax 7x35 11°  Tasco 10x50 8° БГШ 2.3Х40 28°   CANON 40D  400D

 Звёздочка - team

Оффлайн vadim-Автор темы

  • ***
  • Сообщений: 119
  • Благодарностей: 1
    • Сообщения от vadim-
Re: лазерный искатель.
« Ответ #11 : 23 Дек 2016 [11:26:53] »
Не нарушается темновая адаптация.
мощность можно уменьшить легко, да и городская засветка вокруг. При ясном небе луч имеет незначительную видимую яркость. Собственно посветив лазером вроде-бы в ясный воздух, решаешь стоит-ли заняться наблюдениями. :)
100RM

Оффлайн megavoltt71

  • *****
  • Сообщений: 27 214
  • Благодарностей: 789
  • Московский Астрономический Клуб
    • Сообщения от megavoltt71
Re: лазерный искатель.
« Ответ #12 : 23 Дек 2016 [11:53:03] »
Ну если засветка от города, то судя по трубе в подписи, кроме луны с планетами и десятка ярких объектов больше ничего не доступно. В этом случае лазер только чтоб красиво светилось и привлекало внимание. Черезчур бдительные бабульки обязательно добавят проблем. Уже проходили это. Лазер вполне можно использовать где нибудь далеко от населённых пунктов, например на добсоне на небольших увеличениях. Там очень быстро от бедра наводишься на любой объект. Но у меня добсона нет, а есть экваториал, поэтому и реддот оставил в качестве основного искателя.
Тема про самодельный искатель из лазера от резака. Не смотря на то, что уже не раз её поднимали, люди всё равно покупают фабричные изделия. Сделайте поподробней эту тему, с нормальными фотками. Может она будет действительно интересна.
