A A A A Автор Тема: Hayabusa 2 - второй японский полёт за грунтом астероида + PROCYON и другие  (Прочитано 48826 раз)

0 Пользователей и 1 Гость просматривают эту тему.

Оффлайн LeMayАвтор темы

  • Модератор
  • *****
  • Сообщений: 5 939
  • Рейтинг: +491/-32
  • Липецк - Москва
    • Show only replies by LeMay
   Несколько дней назад Японское агентство аэрокосмических исследований (JAXA)  сообщило, что старт японской автоматической межпланетной станцией Hayabusa 2 назначен на 30 ноября 2014 года. Пуск ракеты-носителя H-IIA будет произведён с комплекса Йосинобу Космического центра Танэгасима.

  http://global.jaxa.jp/projects/sat/hayabusa2/
   Hayabusa 2 – единственная АМС, которая должна быть запущена в этом году. Главная задача станции – доставить грунт астероида (162173) 1999JU3 на Землю в 2020 году.
Решение о создании второго японского грунтовоза было принято в 2006 году, задолго до возвращения первой Hayabusa (на что тогда мало кто надеялся), но уже после того, как стало ясно, что полноценный забор грунта астероида Итокава не удался и Hayabusa серьёзно повреждена. Станция представляет собой улучшенную копию первой Hayabusa – небольшой параллелепипед 1,6×1,0×1,4 метра с солнечными батареями, электрореактивной двигательной установкой с 4 ионными двигателями (топливо-ксенон), дополнительным двигателем для маневрирования у астероида (топливо – гидразин и тетраоксид азота) и 12 двигателями ориентации (топливо тоже), маховиками и антеннами. Но две антенны теперь остронаправленные (диапазоны Ka и X), ионные двигатели на 25% мощнее, повышена надёжность систем – и аппарат стал тяжелее (вес – 600 кг, из которых около 100 кг – топливо, в том числе ~ 73 кг ксенона).
   Образцы станция будет собирать трижды, снижаясь к поверхности и касаясь её. Дважды - стреляя танталовыми пулями с забором поднявшегося грунта метровым рупором и один раз – после работы ударного зонда SCI. Рупор, касаясь нижней частью грунта, сам будет собирать некоторое количество материала зубцами, даже если пули не сработают (что случилось на первом аппарате из-за программной ошибки). Все три образца (от одного до нескольких грамм) будут сохранены в разных ячейках возвращаемого аппарата.

  http://ima.hatenablog.jp/entry/2014/08/31/130000

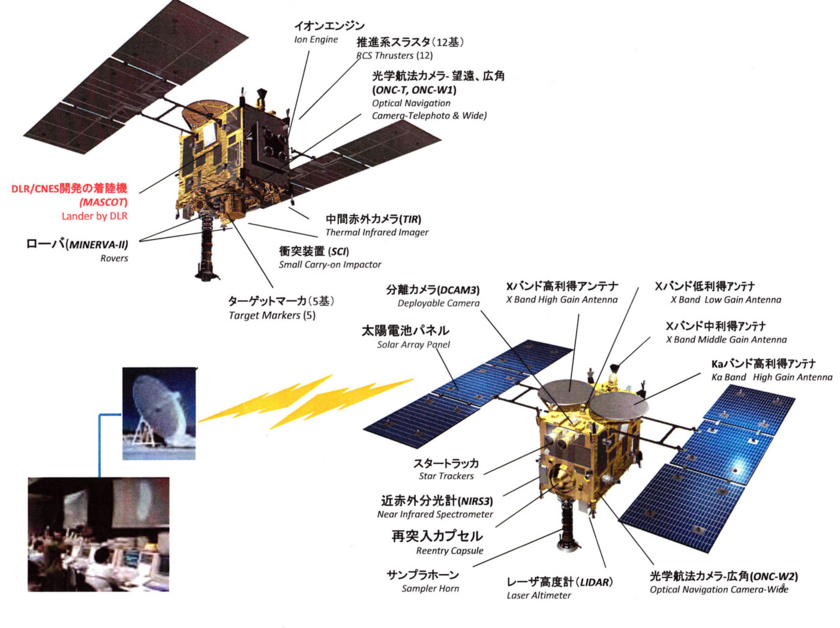

   На станции установлены 2 широкоугольные и 1 узкоугольная навигационные камеры ONC, лазерный дальномер LIDAR, камера инфракрасного диапазона TIR, спектрометр ближнего ИК-диапазона NIRS3. Вместо японского прыгающего аппарата MINERVA, стоявшего на первой станции, на второй стоит целый зоопарк: пять сбрасываемых мишеней, ударный зонд SCI, отделяемая камера DCAM3, три прыгающих аппарата MINERVA-II (всё перечисленное - японское) и созданный DLR (Германским центром авиации и космонавтики) с французским (CNES) участием посадочный аппарат Mobile Asteroid Surface Scout (MASCOT).

   MASCOT – скромный ящичек весом 10 кг с 4 научными приборами: широкоугольной камерой, радиометром, магнитометром и инфракрасным микроскопом, который может прыгать и приподниматься, используя кулачковый механизм. Он рассчитан на 16 часов полностью автономной работы, за которые как минимум дважды сможет перепрыгнуть на другое место и дважды приподняться.
   Прыгающие аппараты MINERVA-II похожи на своего неудачного предшественника MINERVA. Каждый весит 1,5 кг с камерой и термометром.

http://forum.nasaspaceflight.com/index.php?topic=22015.msg1250220#msg1250220
   Ударный зонд SCI – аппарат общим весом 18 кг с детонатором, 4,5 кг взрывчатки (пластифицированный октоген) и 2,5 кг меди.  Принцип работы ясен из анимации забора грунта. После взрыва из получившегося кратера Hayabusa 2 возьмет образец подповерхностного материала.

  http://www.unmannedspaceflight.com/index.php?showtopic=4920&view=findpost&p=196439
   Отделяемая камера DCAM3 сбрасывается после отделения SCI и снимает процесс его работы, пока сама станция удирает подальше и прячется за астероид.

   План полёта таков: прибытие к астероиду в июне 2018 года, сброс и забор образцов зимой-весной 2019 года, сброс ударного зонда и новый забор образцов в августе 2019 года, отбытие в декабре 2019 года, посадка в Австралии в декабре 2020 года.

   Кроме Германии, Франции и Австралии, в проекте участвует и NASA: поддержка связи и навигации, тестирование тормозного щита возвращаемого аппарата, совместные исследования с командой OSIRIS-REx.
   Станция уже собрана и готовится к запуску.

  http://www.planetary.org/blogs/emily-lakdawalla/2014/08311314-hayabusa-2-complete.html
   Астероид (162173) 1999JU3 принадлежит к С-типу и группе Аполлонов -околоземных астероидов, пересекающих земную орбиту с внешней стороны. Форма округлая, диаметр 875±15 метров, период вращения 7.6 часов. Возможно, он содержит гидратированные минералы и органику. Hayabusa 2 поможет учёным выяснить подробности эволюции этого объекта из планетезимали в околоземный астероид. Удачи японцам!

   Анимация забора грунта: http://www.youtube.com/watch?v=2-NN2yHN9HY#ws
   Презентации:
http://www.lcpm10.caltech.edu/pdf/session-3/4_LCPM2013-Hayabusa2-HK%2BHY.pdf http://www.lpi.usra.edu/sbag/meetings/jul2014/presentations/0330_Tue_Abell_Hyabusa2.pdf
« Последнее редактирование: 03 Дек 2014 [12:09:25] от LeMay »
SW Dob 10" R, Celestron Ultima 65, БПЦ 15x50

Оффлайн Shandrik

  • *****
  • Сообщений: 19 827
  • Рейтинг: +754/-26
  • Счастье для всех даром!..
    • Show only replies by Shandrik
Ай да японцы!
"Иметь, а не быть" - главнейший тезис гниения! (с) Юдин

Где сойдутся воедино Человек и то, чем был он...

Оффлайн Бизоныч

  • ***
  • Сообщений: 247
  • Рейтинг: +12/-0
  • Мне нравится этот форум!
    • Show only replies by Бизоныч
Ударный зонд SCI – аппарат общим весом 18 кг с детонатором, 4,5 кг взрывчатки (пластифицированный октоген) и 2,5 кг меди.
Э-э... Судя по картинке и фото (что  с рукой), диаметр медного диска зонда см 7-8, и толщина не более 1 см, что дает массу 300-400 грамм. Странно как-то. Да и картинки чего-то разные, там цилиндр, а там конус, что правильнее для ударного ядра. Да и размер самого зонда что-то около 30 см, если верить картинке (габариты аппарата 1,6 м, зонд приблизительно 1/5 часть). Но написано 2 кг меди.
Китайский noname рефрактор 50/360  на теодолитном штативе, SW 150/750 на AZ4.

Оффлайн библиограф

  • *****
  • Сообщений: 4 045
  • Рейтинг: +259/-15
    • Show only replies by библиограф
 Там же ясно написано:
"Small model of the explosive part. Weight of the explosive is about 150 g."
Это уменьшенная модель со 150 граммами ВВ.

Оффлайн Blind

  • ****
  • Сообщений: 290
  • Рейтинг: +5/-7
  • Мне нравится этот форум!
    • Show only replies by Blind
Классный аппарат. Надеюсь долетит..

Хотя потихоньку эти вояжи к кометам и астероидам начинают оскомину набивать. Давно не было прорывной миссии. Вот бы  какой нибудь ровер на Цереру запустить.. да еще и с возвратом.

Оффлайн РВС

  • ****
  • Сообщений: 380
  • Рейтинг: +17/-0
  • Мне нравится этот форум!
    • Show only replies by РВС
эти вояжи к кометам и астероидам начинают оскомину набивать
Что было, то и будет, и что творилось, то творится, И нет ничего нового под солнцем. Аминь. ;D

Оффлайн Erandir

  • *****
  • Сообщений: 788
  • Рейтинг: +31/-0
  • Мне нравится этот форум!
    • Show only replies by Erandir
Вот бы  какой нибудь ровер на Цереру запустить.. да еще и с возвратом.
В параллельной теме писали, что Китай заявил во 2 стадии космической программы до 2030 года возврат грунта может даже с Цереры. Дословно "The second stage, called the further promotion, will continue to explore Mars... ...and the main-belt asteroid (Ceres) sample return." Доживём - посмотрим :)

Оффлайн РВС

  • ****
  • Сообщений: 380
  • Рейтинг: +17/-0
  • Мне нравится этот форум!
    • Show only replies by РВС
Сомнительно как то. Зачем такое начинать с Цереры? Чтобы взлететь оттуда,  нужна уже довольно серьезная ступень, которую требуется туда довезти.
« Последнее редактирование: 08 Окт 2014 [00:04:20] от РВС »

Оффлайн Erandir

  • *****
  • Сообщений: 788
  • Рейтинг: +31/-0
  • Мне нравится этот форум!
    • Show only replies by Erandir
Сорри за оффтоп конечно, лучше продолжим про китайскую программу в соответствующей ветке, если есть желание :). Но почему начинать с Цереры? К 20м годам уже ожидается отработанная система доставки грунта с Луны. Видимо, её и хотят применять дальше. Особенно, если учесть, что на роль чаши Грааля претендует грунт с Марса и его тоже на чём-то нужно везти. Стоит ли вообще замахиваться на Цереру, которая взята в скобки, узнаем в следующем году, когда долетит Dawn. А в остальном, пока планы только очерчены, подробностей по названным миссиями никаких.

Оффлайн РВС

  • ****
  • Сообщений: 380
  • Рейтинг: +17/-0
  • Мне нравится этот форум!
    • Show only replies by РВС
Ладно, убедили. :) Продолжать не надо.

Оффлайн Erandir

  • *****
  • Сообщений: 788
  • Рейтинг: +31/-0
  • Мне нравится этот форум!
    • Show only replies by Erandir
План полёта таков:
Интересный момент на слайде, после возвращения к Земле в 2020м пунктирная стрелочка и пометка "spacecraft will go some other places such as Lagrange point". Т.е. в отличие от предшественницы, возможна расширенная миссия с полётом к ещё одному околоземному астероиду? Не для красоты же в точке Лагранжа болтаться  ::)?

Оффлайн LeMayАвтор темы

  • Модератор
  • *****
  • Сообщений: 5 939
  • Рейтинг: +491/-32
  • Липецк - Москва
    • Show only replies by LeMay
План полёта таков:
Интересный момент на слайде, после возвращения к Земле в 2020м пунктирная стрелочка и пометка "spacecraft will go some other places such as Lagrange point". Т.е. в отличие от предшественницы, возможна расширенная миссия с полётом к ещё одному околоземному астероиду? Не для красоты же в точке Лагранжа болтаться  ::)?
  Подробностей пока не нашёл, но везде указано именно возвращение к Земле, то есть Hayabusa 2 явно не собирается повторять судьбу первой и сгорать в земной атмосфере.

  А японцы продолжают радовать. Благодаря  Paolo и pandaneko с UMSF узнал, что попутным грузом на H-IIA заодно с Hayabusa 2 на межпланетную траекторию отправятся ещё два аппарата: PROCYON и Artsat 2!
  Artsat 2 - это скульптура весом около 30 кг, напечатанная на 3D-принтере и снабжённая радиопищалкой с батарейками на неделю. К этому времени Artsat 2 удалится на 3 млн км от Земли.

  http://space.skyrocket.de/doc_sdat/despatch.htm

  PROCYON намного интереснее. Это маленькая АМС весом 59 кг - демонстратор возможности создания и использования таких крох для близких пролётов нескольких астероидов.

  http://space.skyrocket.de/doc_sdat/procyon.htm
  На борту камера (она же навигационная) оптического диапазона и Лайман-Альфа камера.
  После выхода на межпланетную траекторию планируется гравитационный маневр у Земли в декабре 2015 года и близкий пролёт одного или нескольких астероидов.
  http://cwe.ccsds.org/sea/docs/SEA-D-DOR/Meeting%20Materials/2013.10.San%20Antonio/CCSDS%20Fall%202013%20-%20JAXA%20presentation.pdf
  Возможная цель PROCYON - околоземный астероид 1999 JV6, пролёт 4 марта 2016 года.
  https://dnnpro.outer.jhuapl.edu/Portals/35/ISSFD24_Abstracts/ISSFD24_abstract_S2-4_Ozaki.pdf
SW Dob 10" R, Celestron Ultima 65, БПЦ 15x50

Оффлайн Erandir

  • *****
  • Сообщений: 788
  • Рейтинг: +31/-0
  • Мне нравится этот форум!
    • Show only replies by Erandir
попутным грузом на H-IIA заодно с Hayabusa 2 на межпланетную траекторию отправятся ещё два аппарата: PROCYON и Artsat 2!
Если совсем строго, то 3 - ещё есть Shin'en 2, микроспутник с задачей отработки дальней связи.
Вообще, японцы очень любят микроспутники и субспутники, ещё со времён Хитэн-Хагоромо :) Иногда это явно оправдано, вроде Кагуи с детками, иногда возникают вопросы - например, не лучше ли было бы поставить ИК-радиометр на основной аппарат, чем делать 3 (!) Минервы с термометрами? На первой Хаябусе температуру Итокавы измеряли косвенным методом, насколько я помню. Хотя выглядит интересно конечно, особенно если отработает как надо!

Оффлайн Бизоныч

  • ***
  • Сообщений: 247
  • Рейтинг: +12/-0
  • Мне нравится этот форум!
    • Show only replies by Бизоныч
Это уменьшенная модель со 150 граммами ВВ.
Спасибо.
Китайский noname рефрактор 50/360  на теодолитном штативе, SW 150/750 на AZ4.

Оффлайн Скеп-тик

  • *****
  • Сообщений: 5 916
  • Рейтинг: +229/-9
  • Упираюсь и тяну...
    • Show only replies by Скеп-тик
Artsat 2 - это скульптура весом около 30 кг
Чёрт! Позвоните японцам, пусть заменят на чайник! Маленький белый фарфоровый чайник! Чтобы навсегда снять вопрос о чайнике Рассела...
Не жалуйтесь на жизнь.                       За забором кругозора -
Жить вас никто не заставляет.              удивительное!

Оффлайн Andrey_Samoilov

  • ****
  • Сообщений: 348
  • Рейтинг: +12/-0
    • Show only replies by Andrey_Samoilov
Специалисты показали аппарат вблизи (8 минут видео):
http://www.youtube.com/watch?v=iLN7mRIiZWg
"Когда мы овладеем всеми этими шарами Вселенной, и всеми их усладами, и всеми их знаниями, будет ли с нас довольно?", Уолт Уитмен

Оффлайн bob

  • *****
  • Сообщений: 32 160
  • Рейтинг: +788/-133
  • Carthago delenda est
    • Show only replies by bob
Artsat 2 - это скульптура весом около 30 кг
Чёрт! Позвоните японцам, пусть заменят на чайник! Маленький белый фарфоровый чайник! Чтобы навсегда снять вопрос о чайнике Рассела...
Вопрос о чайнике не снимается административным путём. Чайник должен сам самозародиться там из первичной взвеси. И белый фарфоровый - это не натурально и слишком рафинированно. Нужен нормальный, ржавый, горелый, с костра. Подержанный местными.

Оффлайн LeMayАвтор темы

  • Модератор
  • *****
  • Сообщений: 5 939
  • Рейтинг: +491/-32
  • Липецк - Москва
    • Show only replies by LeMay
  Старт назначен на 1 декабря 07:22 Мск (перенос был из-за погоды).
  http://global.jaxa.jp/news/2014/#news3417
SW Dob 10" R, Celestron Ultima 65, БПЦ 15x50

Оффлайн LeMayАвтор темы

  • Модератор
  • *****
  • Сообщений: 5 939
  • Рейтинг: +491/-32
  • Липецк - Москва
    • Show only replies by LeMay
  Старт вновь перенесён из-за плохой погоды на 3 декабря 07:22 Мск.
  http://global.jaxa.jp/news/2014/#news3430
SW Dob 10" R, Celestron Ultima 65, БПЦ 15x50

Оффлайн Amadeus

  • *****
  • Сообщений: 1 160
  • Рейтинг: +46/-3
  • Мне нравится смотреть на звезды!
    • Show only replies by Amadeus
чем делать 3 (!) Минервы с термометрами
Вообще то Минервы будут две, третий лэндер называется Маскот и проектировался германо-французской командой ( реинкарнация Фили ? ).
А ещё перед заборами  грунта будут сброшены два навигационных микромаячка, а так же заряд ВВ для разрыхления поверхности.
Итого Хаябуса -2 сбросит на астероид 6 предметов. Во намусорит ))).
