нужет совет(собрать в луч свет с нескольких источников)

[Грехов Михаил]

Фигасебе. А сколько мощность СО2 трубки?

[SY]

5 кВт в луче по калориметру

[Грехов Михаил]

Недурно. Наверное уже с жидкостным охлаждением?  Длина трубки метра под 2...3?

А какая система поджига и высоковольтного питания?  Тоже бы купил бы подобную вещь, благо на ебее полно предложений. но в электронике не силён и не знаю как всё сделать.

[SY]

Трубка метра полтора. Не тяжелая. Несущая конструкция тяжелая, из стали 1 см.
Вся оптика(зеркала,линзы) охлаждаемая, градирня 25 кВт
Там есть высоковольтный блок, но какое напряжение и частота не интересовался.
Ваккумный насос и довольно сложная система продувки, напуска рабочего газа.
После длительного простоя долго приходится "выжигать" адсорбированные газы.

Шатура делает.

[библиограф]

Никто пока еще лазерным резаком, не махал как джедайским мечом, размер не тот, да и энергии не хватит.

Скоро это будет возможно - лазерный диод 60вт!
http://lasers.org.ru/forum/threads/%D0%A1%D1%82%D0%B5%D0%BD%D0%B4%D0%BE%D0%B2%D1%8B%D0%B5-%D0%B8%D1%81%D0%BF%D1%8B%D1%82%D0%B0%D0%BD%D0%B8%D1%8F-%D0%BB%D0%B0%D0%B7%D0%B5%D1%80%D0%BD%D0%BE%D0%B3%D0%BE-%D0%B4%D0%B8%D0%BE%D0%B4%D0%B0-60-%D0%92%D1%82-808-%D0%BD%D0%BC.471/

[ekvi]

работать должно ?
.jpg

именно вот эта схема и сработает, но ...
1. Микрообъективы будут очень короткофокусные и светосильные.
2. По аберрационным соображениям микрообъективы надо развернуть отрицательными линзами к диодам.
3. По соображениям углового увеличения всей системы полезный размер излучательной площадки у каждого диода окажется очень малым, а, следовательно, и кпд будет заниженным.
Правая часть схемы не вызывает возражений - это обращенный лазерный расширитель.
Надо экспериментировать.

[gar298]

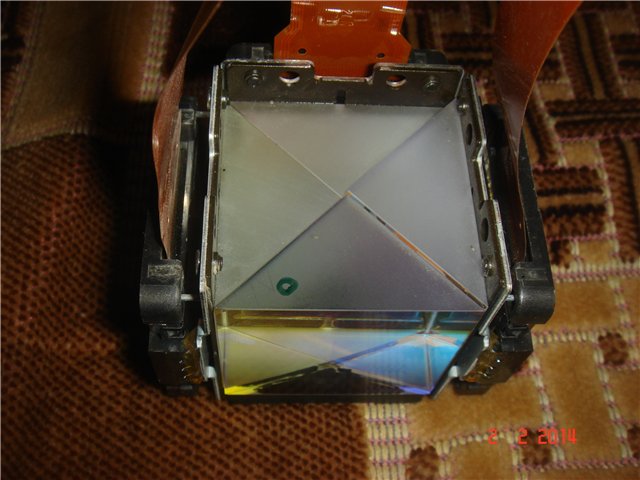

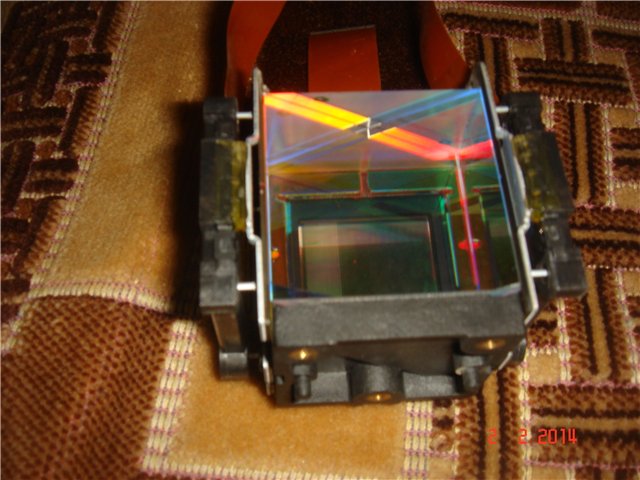

сымматор RGB проектора
