Солнечный фильтр AstroSolar из изолона

[rayanAyar]

Ещё один рецепт приготовления солнечного фильтра из AstroSolar. Может кому пригодится.

Основа из изолона. Этот материал не создаёт пыль как картон, не боится воды, гибкий, достаточно прочный, дешевый (50 рублей за квадратный метр). Фильтр изготавливается без клея, изолон сшит капроновыми нитками. Сначала пробовал клеить, но из-за того что материал пористый, клеится он плохо. Вместо покраски обклеил черным скотчем. Это придало дополнительную надежность, и отпала необходимость пришивать верхнее кольцо, прижимающее плёнку – это верхнее кольцо прекрасно удерживается скотчем.

Использованные материалы и инструменты:
- плёнка Baader AstroSolar визуальная;
- изолон (толщина 8мм), 1 метр квадратный (половина осталась, но меньше не продавали);
- нитки капроновые, иголка (+драйвера для управления иголкой  );
- скотч черный, 1 шт.;
- ножницы, циркуль, линейка;

Схема фильтра классическая – два кольца, между ними плёнка AstroSolar, кольца прикреплены к тубусу. Сначала из полоски сшил тубус. К тубусу пришил нижнее кольцо. Одел получившуюся заготовку на телескоп. Вырезал кусок пленки под внешний диаметр кольца, положил плёнку сверху. Положил верхнее кольцо сверху. Прихватил сначала небольшими кусочками скотча, а потом полностью обклеил скотчем.

Для надежного крепления (чтобы фильтр не сдуло ветром) сначала планировал проделать дырки в нижней части тубуса, продёрнуть шнур и одеть на него фиксатор (карабин), чтобы утянуть шнуром тубус. Но после того как попробовал одеть/снять пару раз фильтр, решил что необходимости в этом нет – фильтр сидит очень плотно (это видно на видео).

Конечно фильтр изготовленный из металла или пластика более практичен и эстетичен. Но я так и не смог присмотреть подходящих материалов в магазинах, да и условий и инструментов для металлообработки у меня нет. А изолон мне случайно попался на глаза в строительном магазине – решил попробовать, авось лучше будет, чем из картона.

Фильтр для телескопа делал часа 3-4 (с перерывами на поесть и переговорные процессы с двухлетним сыном пытавшегося показать мне как нужно правильно рвать изолон  ). Больше всего занял процесс шитья, а также не угадал с первой попытки необходимую длину полоски для тубуса. Это было воскресенье 2012-06-03. Во вторник сделал такие же для бинокля. А уже в среду (2012-06-06) они мне оба очень пригодились. И телескопный фильтр, через который мы насмотрелись и пофоткали транзит Венеры. И бинокль с фильтрами тоже очень в тему был – быстро оценить облачность на солнце.

Внешний вид на видео:
Солнечный фильтр AstroSolar

[rayanAyar]

Фотки бинокля

[Космическая Рыба]

Классные фильтры получились! Теперь с такими нужно в ноябре в Австралию ехать солнечное затмение смотреть!

[ft]

Бинокль будто бы обутый
Хороший вариант.

[GAZER]

Ага, и для крышек места хватает.

[Грехов Михаил]

Не ахти чёт..... выглядит всё топорно-лопатно и плёнка совсем не натянута, волнами. Даже по моему в расправленном состоянии и то лучше.

[rayanAyar]

Дык плёнку же нельзя натягивать? Это и в инструкции написано, и здесь на форуме говорили в других ветках.

А про топорно согласен. Согласен что из металла/пластика выглядит лучше и надежнее. Ну уж как умею. Просто не хотел делать из картона, решил попробовать такую альтернативу.

[Грехов Михаил]

Ну хотя бы распрямить.  Тоже подумываю о создании такого светофильтра из плёнки. Но другой конструкции.  Типа жёсткого колечка из металла или пластика, на торец которого наносится клей (насчёт типа надо ещё подумать). затем на расстеленную плёнку на столе на чистой ткани ложится это кольцо и плёнка приклеивается к торцу кольца. А лишний материал потом обрезать аккуратно. Возможно для фен-шуя сделать ещё кольцо, которое всё сделает внешне привлекательным.

[nickas]

Ну хотя бы распрямить.  Тоже подумываю о создании такого светофильтра из плёнки. Но другой конструкции.  Типа жёсткого колечка из металла или пластика, на торец которого наносится клей (насчёт типа надо ещё подумать). затем на расстеленную плёнку на столе на чистой ткани ложится это кольцо и плёнка приклеивается к торцу кольца. А лишний материал потом обрезать аккуратно. Возможно для фен-шуя сделать ещё кольцо, которое всё сделает внешне привлекательным.

Михаил! Критиковать легче чем сделать самому, у меня такой фильтр с волнами на поверхности работает уже три года. и никак немогу пожаловаться. А клей на Вашем колечке потянит пленку ничуть не хуже чем кольцо с винтами, очень уж она нежная.  Сделайте и покажите, тогда примем вашу технологию, пока еще общепринятой технологии изготовления солнечных фильтров нет.

[Грехов Михаил]

Общепринятой нет, но есть думаю некая оптимизированная технология с учётом соображений, которая позволяет получить наилучший результат.

Например показанные здесь фильтры имеют повышенные габариты (как  по диаметру, так и по высоте) И это понятно. Из-за низкой прочности материала (изолон) приходится боле-менее жёсткую конструкцию городить из толстого изолона. Напротив, применение более прочного материала приведёт к резкому снижение габаритов и это будет полезно.  Возможно было бы не лишним сделать защёлкивающийся узел на телескопе.

[rayanAyar]

плёнка приклеивается к торцу кольца

Специально не хотел приклеивать. Тут многие на форуме не рекомендовали наносить клей на эту пленку.
Да и не к чему это по-моему. Пленка свободно лежит между двумя кольцами. Она нигде не перетянута и при этом достаточно надежно сидит, ветром её не вырвет.
Кстати главная причина не желания делать из картона, как раз и было то, что не мог придумать адекватную конструкцию для закрепления картонного фильтра на телескопе.

Возможно было бы не лишним сделать защёлкивающийся узел на телескопе.

Я же указал в посте, что хотел сначал сделать утягивающий шнур. Но одев пару раз, понял что это лишнее - фильтр сидит очень плотно, его руками-то снять/одеть не так просто (это видно на видео), а уж ветром точно не сдует. А фильтры на бинокле сидят так, что за них можно держаться и бинокль при этом не падает .

[astroserg]

для закрепления картонного фильтра на телескопе.

Если хорошо подогнать то держится не хуже ваших. Я сделал из картона за 10 минут. Да, тоже топорно, но суть не в этом. Садится плотно, как и снимается, даже штормовым ветром не сорвёт.

[Stass]

У меня тоже из картона оправа сделанна и пленка не особо натянутая.


З.ы. Но по сравнению с визуалом в водороде, смотреть через пленку особо нечего......

[Космическая Рыба]

Ещё одна мыслишка у меня по поводу фильтра: может попробовать как-то пяльца для вышивания использовать? Они кругленькие, под диаметр телескопа размер подобрать можно, плёнку в них с каким угодно натяжением можно вставить, а потом всё это вместе на что-нибудь наклеить на торец (пока не придумала на что, но обязательно придумаю)
 Вот такие у меня девчачьи идеи

[Philipp]

Ещё одна мыслишка у меня по поводу фильтра: может попробовать как-то пяльца для вышивания использовать? Они кругленькие, под диаметр телескопа размер подобрать можно, плёнку в них с каким угодно натяжением можно вставить, а потом всё это вместе на что-нибудь наклеить на торец (пока не придумала на что, но обязательно придумаю)
 Вот такие у меня девчачьи идеи

Да хорошая идея, будет ровно натянута без перегибов и смотреться эстетично. Пяльцы можно использовать и для изготовления ледяной линзы. (была такая тема на форуме)

[AlexProf]

Вместо картона и изолона, использовал тонкую фанеру (2 мм), можно больше. Заготовки вырезал лобзиком. между двумя кольцами пленка, стягиваем их трема болтиками. В качестве креплений к трубе использовал металические уголки, прикрученные этими же болтиками. Все премирел должно получится. Заготовки покрасил краской сейчас сохнут завтра соберу фильтр. Посмотрим что получилось.

[AlexProf]

Вот они уже готовые:

[Космическая Рыба]

очень эстетично!

[_SKYLINE]

В местах стыковки с трубой свет через щели не проникает?

[_SKYLINE]

В ожидании пленки, тоже занялся изготовлением оправы под неё.
Самая большая проблема возникла в поисках подходящих по размеру колец, походы по магазинам с линейкой ничего не принесли....

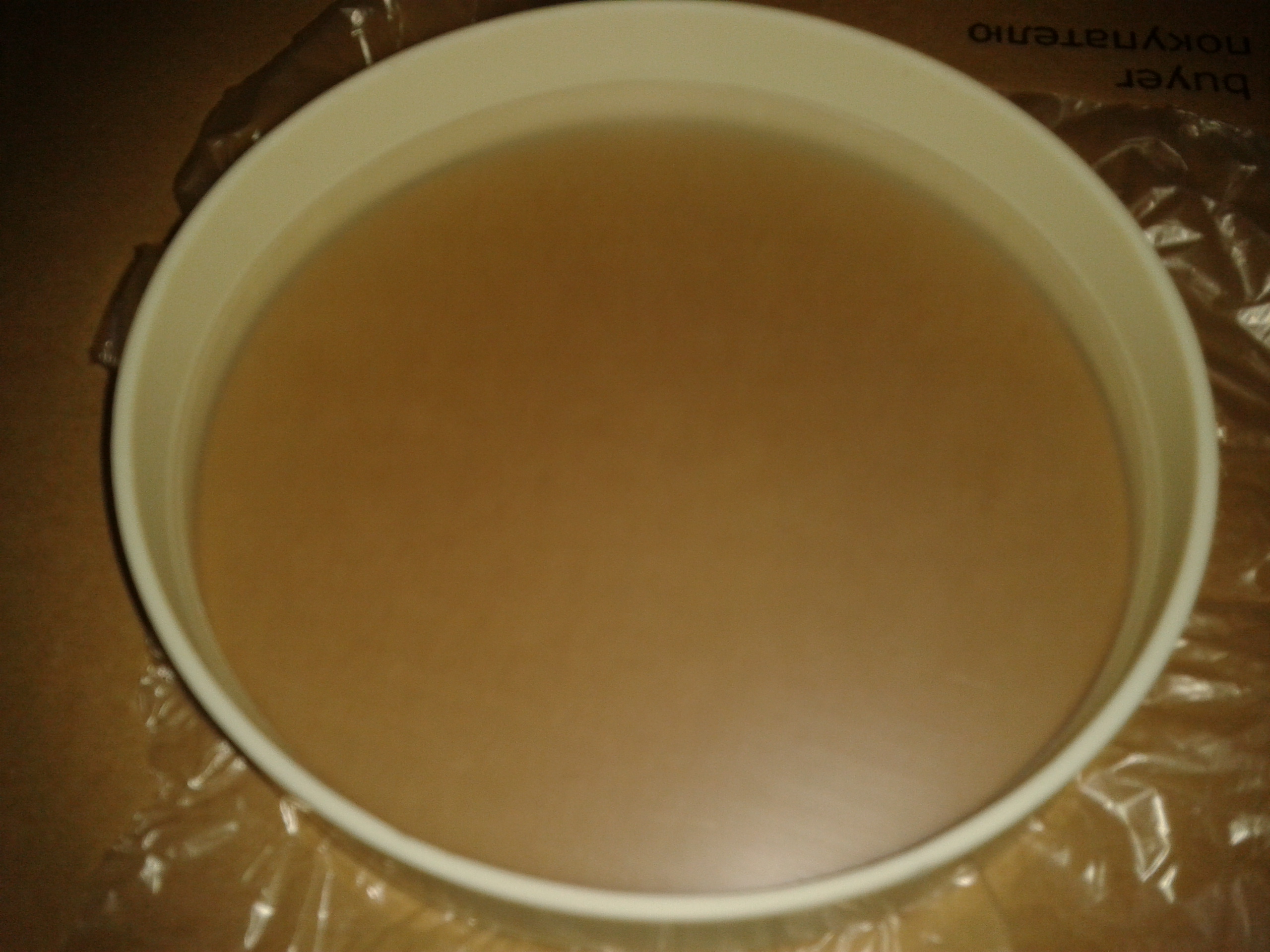

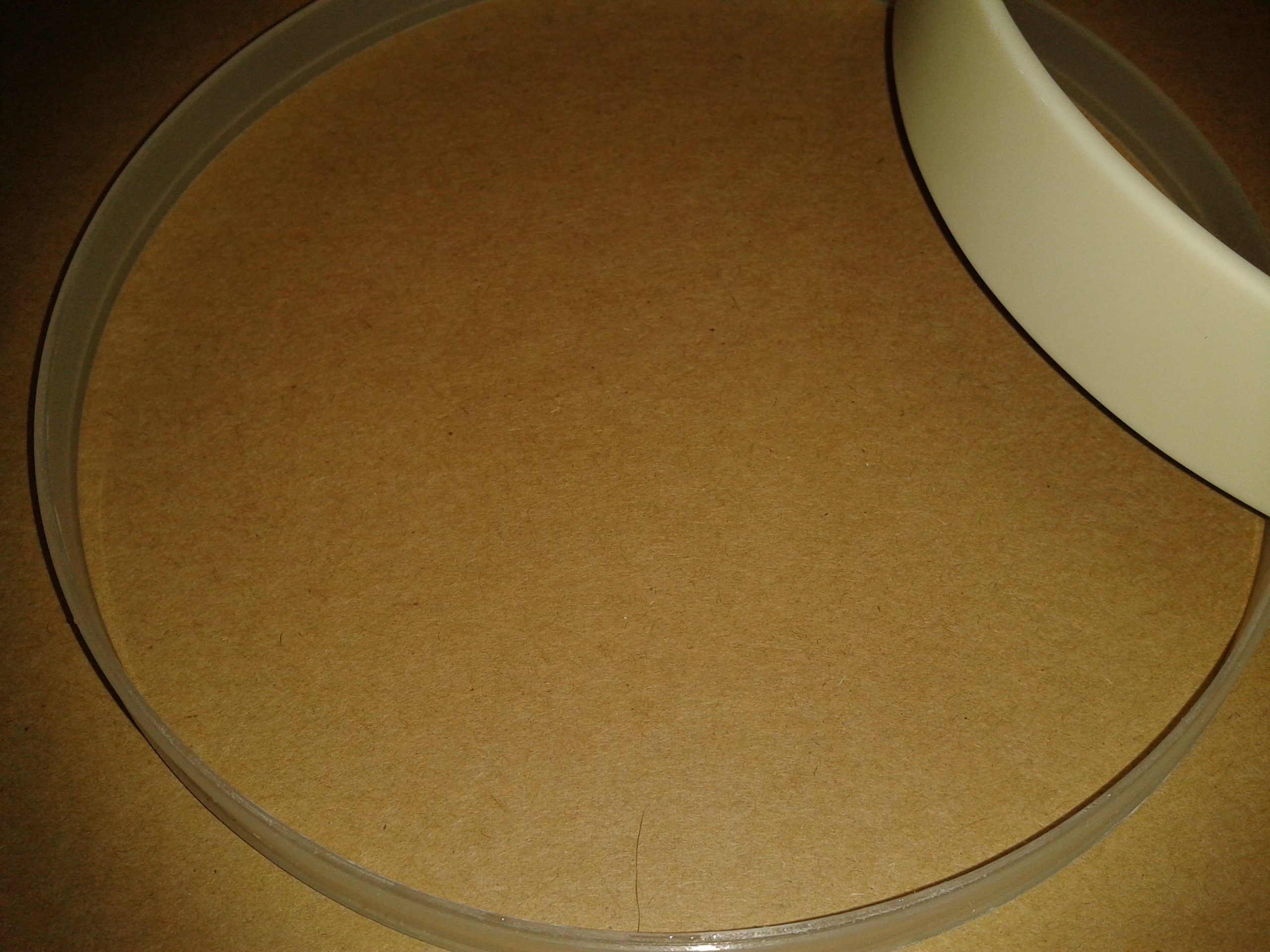

Была найдена емкость для сыпучих круп времен СССР размером 14см в диаметре и отпилено от нее несколько сантиметров, второе кольцо вырезано из банки из под сельди, идеально входят друг в друга...

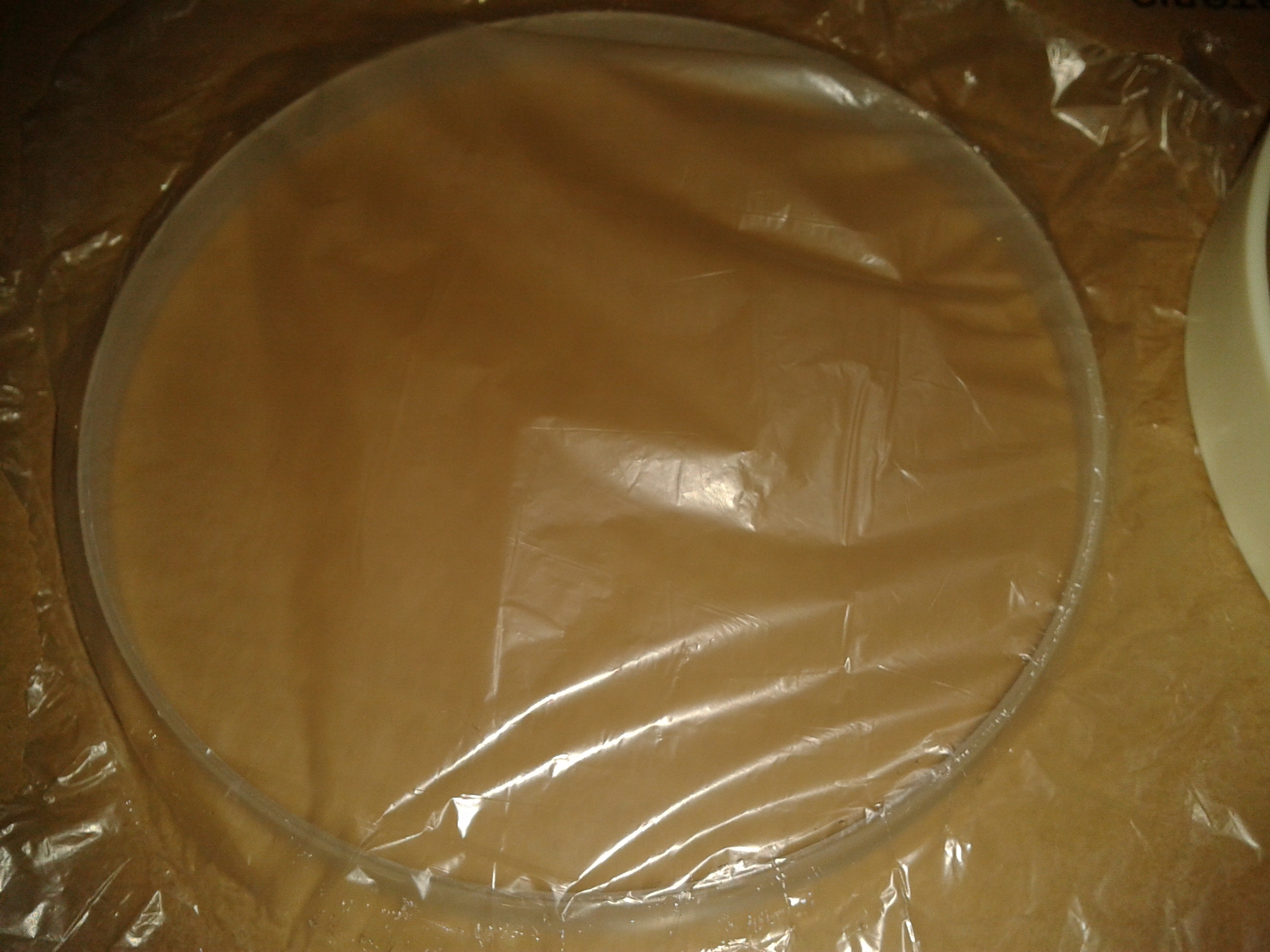

за неимением пленки для теста был взят полиэтиленовый пакет....

при надевании основного кольца пленка равномерно расправляется (не сильно)....

крепление сей конструкции к трубе в разработке...(думаю об эстетике)
