Нужен совет.

[viktoridze]

А вообще в оптике применяется УФ-клей ?  Для склейки ахроматов и т.д.  Может кто из старших знает...

[nikbor1]

А вообще в оптике применяется УФ-клей ?  Для склейки ахроматов и т.д.  Можнт кто из старших знает...

По моему применяли канадский бальзам и ещё какой то а про УФ клей не слышал чтобы ахроматы клеили .

[Хроноп]

Клееные детали рекомендуют использовать только в комнатных условиях (несмотря на -40), боится влажности.

Ну в минус 40 никто особо не любитель торчать у телескопа. Может только полярники. Да и в дождь особо не наблюдается по понятным причинам. А роса... -роса склейку точно не "разберёт". Про отжиг согласен. Перестарался. Там температура в два раза как минимум.. Да, и уф клеёв тоже есть большое множество потому само понятие уф-клей ниочём. Лучше посмотреть в сторону оптических клёв. Эпоксидных к примеру. Они были упомянуты уже. Обладают и влагостойкостью и нейтральны в плане усадки-напряжений, и прочность на сдвиг-разрыв(важно для вакуумного покрытия).

[David]

А вообще в оптике применяется УФ-клей ?

Вот тут пример применения.
https://www.youtube.com/watch?v=6KQAjmUC7KE
loctite 349

[avrerum]

Всем привет!
Нужен совет такого плана, можно-ли использовать для теста по звезде в качестве диагоналки призму 20*40мм(есть две таких прямоугольных призмы).Зеркало d-145mm f-1290mm временная монтировка на Чикинской доске.
Заранее спасибо за помощь

[nikbor1]

Для вашего зеркала вторичка должна быть : малая ось 32 большая 45 мм . Вот в эти параметры нужны и призмы .

[Karabas]

Клееные детали рекомендуют использовать только в комнатных условиях (несмотря на -40), боится влажности.

Ну в минус 40 никто особо не любитель торчать у телескопа. Может только полярники. Да и в дождь особо не наблюдается по понятным причинам. А роса... -роса склейку точно не "разберёт". Про отжиг согласен. Перестарался. Там температура в два раза как минимум.. Да, и уф клеёв тоже есть большое множество потому само понятие уф-клей ниочём. Лучше посмотреть в сторону оптических клёв. Эпоксидных к примеру. Они были упомянуты уже. Обладают и влагостойкостью и нейтральны в плане усадки-напряжений, и прочность на сдвиг-разрыв(важно для вакуумного покрытия).

Нашел старую ахроматическую склейку (тренировочную). Стекла К8, Ф2. Диаметр 20 мм. Делали партию в 94 году. Из-за отсутствия оптических бальзамов клеили эпоксидкой, какой  то промышленной. Сохранилось две склейки. Одна в идеальном состоянии, на второй в месте склейки появилось полупрозрачное пятнышко (на фото видно).

[avrerum]

Ясно!Благодарю.Вторичку-то мне пообещал человек сделать, но это только в марте месяце будет.А сейчас просто хотелось провести тест по полярной звезде качество главного зеркала.А что если две призмы склеить будет 40*40мм?Положить на стекло их и эпоксидкой торцы приклеить?

[yas]

можно-ли использовать для теста по звезде в качестве диагоналки призму 20*40мм(есть две таких прямоугольных призмы).Зеркало d-145mm f-1290mm

Вы не указали вынос фокуса, но в принципе можно. Например, при выносе 100 мм размер диагоналки ~12x16 мм.
Это минимальный размер при нулевом поле зрения. Т.ч. по полю при таких размерах будет виньетирование. Но для теста поле не нужно.
Надо понимать, что призма внесет в испытания искажения. Лучше, наверное, использовать только ее диагональ на отражение, хотя потеряете свет.

А что если две призмы склеить будет 40*40мм?

Про это забудьте

[avrerum]

Да я и хочу "гипотенузную" грань использовать для отражения!!!
Спасибо за помощь!!!!

[yas]

Да я и хочу "гипотенузную" грань использовать для отражения!!!

В принципе, если сделать вынос фокуса ~80-90 мм, что для Чикинской доски, мне кажется допустимо, то можно использовать призму как таковую. Тогда можно до марта даже наблюдать, если ГЗ  уже покрыто. И поле невиньетированное будет размером с Луну.

[avrerum]

Нет оно еще не покрыто, ибо там-же в Одессе человек и напылит мне его вместе с диагональным зеркалом.
Еще раз благодарю за помощь.
Как соберу полностью (думаю ближе к апрелю закону все), то выложу отчет

[yas]

Нет оно еще не покрыто

Тогда уж лучше используйте призму как таковую. При 2-х непокрытых поверхностей будет тяжело искать Полярную.
Хотя я бы вообще отказался сейчас от таких тестов, т.к. с призмой или ее гранью Вы тестируете зеркало+нечто. Оно Вам нужно?

[avrerum]

Ясно...но до марта далеко-а проверить охота что я наваял
Попробую...если ничего не выйдет-по любому ждать нужно будет!

[VVY]

Виктор, Вы уже забросили идею спекания заготовок? Жаль, если так. Тема перспективная, только бы немного "допилить".

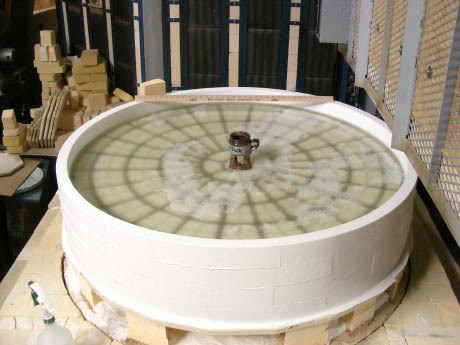

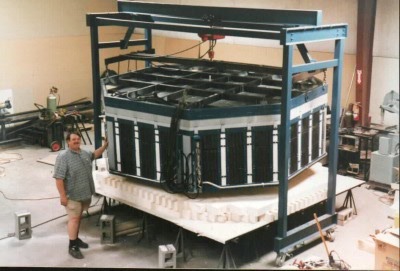

Вон, некий Peter Wangsness отлил 1,27м заготовку, причем не сказать, что у него какие-то особенные производственные условия. Тоже всё "на коленке".




Еще недавно просмотрел процесс изготовления зеркал Giant Magellan Telescope. Так вот, для стекла ED-6 типа Pyrex-а они температуру поднимали до 1170-1180гр, т.е. в Вашей печи достичь ее можно. Но нужен режим медленного охлаждения, иначе...Ну да Вы знаете

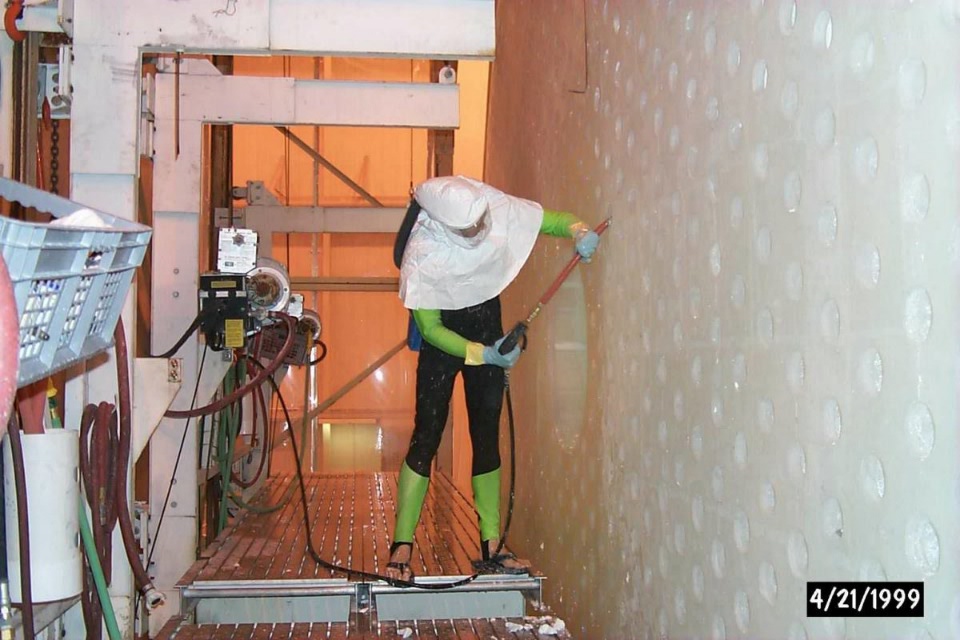

Ключевой вопрос - из чего же эти негодяи делают пустотообразователи? Самое интересное, что после спекания и охлаждения заготовки, призмы-гексагоны барышня просто вымывает водой под высоким давлением, типа karcher-а.





По внешнему виду - это что-то вроде нашей муллитокремнеземистой ваты, пропитанной каолином и спрессованной. Жаль, нет на форуме доброго самаритянина технолога ЛЗОС-а, помог бы любителям раскрыть буржуйский секрет? А там, глядишь, можно было-бы и Victor Optics организовать .

[VVY]

Нашёл!
http://www.zrci.com/material/rsle-56-moldable/

Что важно: "...RSLE-56 is 100% inorganic and once dried undergoes little or no outgassing"
"Газить" не будет, а если и будет, то незначительно.
Если б знать, чем можно этот материал заменить...

[Дмитрий Маколкин]

Нашёл!
http://www.zrci.com/material/rsle-56-moldable/

Что важно: "...RSLE-56 is 100% inorganic and once dried undergoes little or no outgassing"
"Газить" не будет, а если и будет, то незначительно.
Если б знать, чем можно этот материал заменить...

огнеупорная керамика усиленная кварцевым волокном?
Может попробовать для начала композит из гипса и кварцевого волокна?

[Дмитрий Маколкин]

По внешнему виду - это что-то вроде нашей муллитокремнеземистой ваты, пропитанной каолином и спрессованной.

А она при обжиге не превратится в монолит?

[ysdanko]

Так водой вымывают....

Самое интересное, что после спекания и охлаждения заготовки, призмы-гексагоны барышня просто вымывает водой под высоким давлением, типа karcher-а.

[VVY]

Чутье не подводит - "aluminosilicate refractory fiberboard". Взято отсюда - "Casting the first 8.4 meter borosilicate honeycomb mirror for the Large Binocular Telescope_J.Hill_1998" (более 300 кБ не получается прилепить, но в сети можно найти свободно).
Только связка не каолин, а гидроксид алюминия - http://www.zircarceramics.com/pages/cem-rig/specs/al-rh.htm.
"Forming of shapes (rigid tubes, boats, setters, supports, process fixtures etc.) by rigidization of flexible fibrous ceramic materials".
Цена, конечно, внушает - 520$ за 19литров. Думаю у китайцев дешевле будет.

Может попробовать для начала композит из гипса и кварцевого волокна?

Так Виктор и пробовал с гипсом, но при нагреве до 1000-1200°С идет сильная дегазация подложки, в стекле появляются пузыри.

(кликните для показа/скрытия)

А вообще, молодцы ребята из Аризоны. За 20 лет (с 1997) отлили 6,5м - 3шт., 8,4м - 6шт. А наш БТА все ждёт...
