MEADE LX65

[I.A.R.]

Хомуты бывают до 300мм. в диаметре."
Прошу подробности.   Я  не очень понимаю- как это?

эти хомуты слабые я пробовал такой вариант.  В них телескоп как неваляшка. С виду закреплено , но "железо " из чего сделаны хомуты, гнётся легко. К тому же, точки крепления  вообще не обеспечивают жесткое крепление.

Дело хомута нечто крепко притянуть. Но неподвижность искателя в поперечном направлении на гладкой цилиндрической поверхности должно обеспечиваться специальной формой опорной детали промежуточного крепления.

[Андрей-ко]

"Если есть желание подработать "НАУКУ", опишите проблемные места -- подумаем!"
Проблемные места у неё везде!
1) Нам так и не  удалось найти  мастера выпилить из фанеры 2 зубчатых колеса для плавного движения по азимуту.
2) Нам так и не удалось  придумать механизм для юстировки рефрактора  относительно катадиоптрика,
3) Нам там и не удалось победить скрип ходового винта, который поднимает/опускает площадку с телескопами.
Телескоп  MEADE LX65,  вернее - его монтировку, я упомянул здесь потому, что мне очень понравилась её возможность нести 2 трубы, а не одну. И  там всё сделано по-заводски, как надо, а не кустарно, "по- колхозному", в домашних условиях, как моя "НАУКА".

[Андрей-ко]

Телескоп стоит на подоконнике постоянно,  благо - он много места не занимает.

[Андрей-ко]

При необходимости я  открываю обе створки окна.

[ysdanko]

эти хомуты слабые  я пробовал такой вариант.  В них телескоп как неваляшка. С виду закреплено , но "железо " из чего сделаны хомуты, гнётся легко. К тому же, точки крепления  вообще не обеспечивают жесткое крепление.

Эти хомуты очень прочные. У меня такими хомутами закреплен двигатель шлифовального шпинделя. Стоит как вкопанный даже при работе шлифовальной чашки.

А кто сказал что будут точки крепления? Крепеж будет по двум параллельным линиям и по сегменту окружности.
На рисунке крепеж из швеллера, у которого в прямоугольные пазы запускаются два хомута а на полку винтами крепится ластохвост, ну или кольца если рефрактор будет использоваться в качестве гида-искателя.

[I.A.R.]

Телескоп стоит на подоконнике постоянно, благо - он много места не занимает.

Правильно ли понимать, что заканчивая наблюдения, Вы сдвигаете телескоп в сторону и закрываете окно, проделывая все самостоятельно, и так в любое время года?

[I.A.R.]

"Если есть желание подработать "НАУКУ", опишите проблемные места -- подумаем!"

Проблемные места у неё везде!

Вот, как...

1) Нам так и не  удалось найти  мастера выпилить из фанеры 2 зубчатых колеса для плавного движения по азимуту.

Собирались организовать плавный поворот за счет зубчатой передачи?

2) Нам так и не удалось придумать механизм для юстировки рефрактора  относительно катадиоптрика.

Это можно сделать при помощи закрепления второй трубы в специальном креплении из двух колец большего внутреннего диаметра, чем у трубы диам. внешний, на которых должно быть по три винта, обращенных внутрь колец, и установленных там под 120 град., и уже которыми держится труба. Вкручивая/выкручивая винты, можно менять направление трубы в некоторых пределах, добиваясь параллельности с другой трубой.

3) Нам там и не удалось победить скрип ходового винта, который поднимает/опускает площадку с телескопами.

А это точно скрип самой шпильки или какого-то узла с ней связанного?

Телескоп  MEADE LX65,  вернее - его монтировку, я упомянул здесь потому, что мне очень понравилась её возможность нести 2 трубы, а не одну. И  там всё сделано по-заводски, как надо, а не кустарно, "по- колхозному", в домашних условиях, как моя "НАУКА".

Понятно. Но у MEADE LX65 есть один момент: относительно большая высота вертикальной части полувилки. Будучи установленной на ваш подоконник, эта монтировка может привести к тому, что слишком высоким окажется положению окуляра, чтобы Вам было удобно наблюдать через него сидя в коляске...

[Андрей-ко]

Здравствуйте, I.A.R.!
Отвечаю на Ваши вопросы:
1) Нам так и не  удалось найти  мастера выпилить из фанеры 2 зубчатых колеса для плавного движения по азимуту.
-Собирались организовать плавный поворот за счет зубчатой передачи?
-Да, так точно! :-) Хотели заказать у мастера 2 зубчатых колеса: одно диаметром 400мм, другое -40мм. А мастер затребовал чертёж в векторном формате! Я так и не смог сделать это сделать.
2) -Это можно сделать при помощи закрепления второй трубы в специальном креплении из двух колец большего внутреннего диаметра, чем у трубы диам. внешний, на которых должно быть по три винта, обращенных внутрь колец, и установленных там под 120 град., и уже которыми держится труба. Вкручивая/выкручивая винты, можно менять направление трубы в некоторых пределах, добиваясь параллельности с другой трубой.
  - Хорошая идея! Как я сразу не догадался! Но уже поздно.
3) -А это точно скрип самой шпильки или какого-то узла с ней связанного?
   -Скрип идёт от трения одной детали об другую. Подозреваю, что "металл об дерево". Если хотите, покажу на фото КРАСНОЙ стрелкой то место.
4) - Но у MEADE LX65 есть один момент: относительно большая высота вертикальной части полувилки. Будучи установленной на ваш подоконник, эта монтировка может привести к тому, что слишком высоким окажется положению окуляра, чтобы Вам было удобно наблюдать через него сидя в коляске...
   -Спасибо. Об этом я на радостях не подумал. Увы, пока не приезут тебе товар (любой, не знакомый тебе ранее) не поймёшь все тонкости, с которыми потом будешь иметь дело.
   А что же мне делать?

[Андрей-ко]

Предположительное место скрипа

[Андрей-ко]

На рисунке крепеж из швеллера, у которого в прямоугольные пазы запускаются два хомута а на полку винтами крепится ластохвост, ну или кольца если рефрактор будет использоваться в качестве гида-искателя.
- Уважаемый! Вот  это умно! Правильное решение!  Вот  это я понимаю! Особенно когда есть наглядное  пособие - рисунок,  эскиз! :-)

[Андрей-ко]

""Правильно ли понимать, что заканчивая наблюдения, Вы сдвигаете телескоп в сторону и закрываете окно, проделывая все самостоятельно, и так в любое время года?"
Совершенно  верно, Уважаемый!  Именно  так всё и происходит: заканчивая наблюдения, я двигаю телескоп  в  сторону, и  закрываю  окно, и это  я проделываю  каждый раз в любое время года; а когда холодно, я надеваю куртку,  шарф и шапку. :-)

[ByPassing]

Андрей!
Не перепечатывайте текст, который собираетесь комментировать.

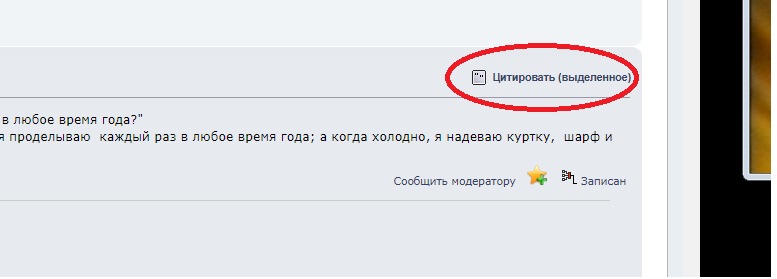

Просто нажмите надпись "цитировать (выделенное)" справа-вверху над нужным текстом и получите его в виде цитаты.
Цитату можно корректировать.

[I.A.R.]

Собирались организовать плавный поворот за счет зубчатой передачи?

Да, так точно! Хотели заказать у мастера 2 зубчатых колеса: одно диаметром 400мм, другое 40мм. А мастер затребовал чертёж в векторном формате! Я так и не смог сделать это сделать.

Так в принципе для этого не обязательно делать зубчатую передачу. Вполне подойдет фрикционная, в которой колеса гладкие, а передача вращения происходит за счет достаточно сильного прижатия ведущего колеса к ведомому.

Это можно сделать при помощи закрепления второй трубы в специальном креплении из двух колец большего внутреннего диаметра, чем у трубы диам. внешний, на которых должно быть по три винта, обращенных внутрь колец...

Хорошая идея! Как я сразу не догадался! Но уже поздно.

Ну, может, при доработке существующего варианта или при создании нового это можно будет учесть.

А это точно скрип самой шпильки или какого-то узла с ней связанного?

Скрип идёт от трения одной детали об другую. Подозреваю, что "металл об дерево". Если хотите, покажу на фото КРАСНОЙ стрелкой то место.

Посмотрел. Похоже, понятно. Следует развернуть этот брусок с заделанной в него гайкой на 180 град. в вертикальной плоскости вокруг его оси, положение которой задано угольничками с проходящими сквозь них шурупами или винтами (не могу разобрать). Причина в том, что эта гайка сейчас закусывает шпильку из-за того, что брусок в таком положении находиться в неустойчивом равновесии, -- сила от шпильки стремиться завалить его набок, провернув его относительно его оси, но сама повернуться так не может и в результате...

Но у MEADE LX65 есть один момент: относительно большая высота вертикальной части полувилки. Будучи установленной на ваш подоконник, эта монтировка может привести к тому, что слишком высоким окажется положению окуляра, чтобы Вам было удобно наблюдать через него сидя в коляске...

Спасибо. Об этом я на радостях не подумал. Увы, пока не привезут тебе товар (любой, не знакомый тебе ранее) не поймёшь все тонкости, с которыми потом будешь иметь дело. А что же мне делать?

А что Вы уже заказали MEADE LX65 или еще раздумываете?

[Андрей-ко]

Телескоп   MEADE LX65  я ещё  не  заказал, раздумываю.  Кстати, его в наличии пока нету,  сказали: осенью  привезут им в магазин. Зато я теперь нацелился на БИНОКУЛЯРНЫЙ ТЕЛЕСКОП VIXEN HF2-BT81S-A (С МОНТИРОВКОЙ, ТРЕНОГОЙ, ОКУЛЯРАМИ)
Артикул: TV38066
289 990рублей
 Что скажете, Дорогие форумчане?

[Андрей-ко]

Посмотрите, какой красавец!

[Андрей-ко]

Приветствую !
Я тоже сейчас на коляске поэтому прокомментирую ваше решение с точки зрения своего опыта. мне очень помогла монтировка параллелограмм - позволяет идеально  подвести трубу телескопа под нужным углом прямо к глазу. "
  - Скажите, пожалуйста, Вы наблюдаете, раскрыв окно или сквозь стекло?
Если раскрыв окно,  то я интересуюсь:  как и где  Вы прикрепили параллелограмм  относительно  окна?
Можно фотографию, пожалуйста?

[I.A.R.]

...я теперь нацелился на БИНОКУЛЯРНЫЙ ТЕЛЕСКОП VIXEN HF2-BT81S-A.
Что скажете, дорогие форумчане?

Инструмент вполне хорош для наблюдения в городских условиях: Луна, звездные россыпи, яркие кометы, рассеяные звездные скопления, шаровые скопления, яркие туманности. А вот, для планет он все-таки слабоват: наибольшее рациональное увеличение для него по эмпирической формуле 1,3D, где D -- диам. объектива в мм, получается 104 крат, а хорошо бы раза в полтора-два больше. Но разгон до этого увеличения и tot больших, приведет к возрастающему ухудшению резкости из-за все большей заметности волновых свойств светового потока, идущего через оптику. Соответственно подходящий окуляр для рационального случая должен иметь фокусное расстояние 5 мм. Поскольку фокусное расстояние объектива у этого бинокуляра F=480 мм, то он даст с ним увеличение 480/5=94 крата. Как понимаю, этот бинотелескоп позволяет ставить сменные окуляры...

[Андрей-ко]

...я теперь нацелился на БИНОКУЛЯРНЫЙ ТЕЛЕСКОП VIXEN HF2-BT81S-A.
Что скажете, дорогие форумчане?

Инструмент вполне хорош для наблюдения в городских условиях: Луна, звездные россыпи, яркие кометы, рассеяные звездные скопления, шаровые скопления, яркие туманности. А вот, для планет он все-таки слабоват: наибольшее рациональное увеличение для него по эмпирической формуле 1,3D, где D -- диам. объектива в мм, получается 104 крат, а хорошо бы раза в полтора-два больше. Но разгон до этого увеличения и tot больших, приведет к возрастающему ухудшению резкости из-за все большей заметности волновых свойств светового потока, идущего через оптику. Соответственно подходящий окуляр для рационального случая должен иметь фокусное расстояние 5 мм. Поскольку фокусное расстояние объектива у этого бинокуляра F=480 мм, то он даст с ним увеличение 480/5=94 крата. Как понимаю, этот бинотелескоп позволяет ставить сменные окуляры...

Дорогой Вы мой!  С каждым новым ответом  Вы  мне нравитесь  всё больше и больше! Вы просто читаете мои мысли! Луна, звездные россыпи, яркие кометы, рассеяные звездные скопления, шаровые скопления, яркие туманности.  Именно это вышеперечисленное меня и тянет, зовёт и привлекает! А ещё хочется смотреть на звёздное небо  без прищура,  а во  все оба глаза!  А по планетам  я буду  использовать телескоп  Celestron Nexstar 6 SE. Так что:  всем сестрам - по серьгам.

[TM307]

Но у MEADE LX65 есть один момент: относительно большая высота вертикальной части полувилки. Будучи установленной на ваш подоконник, эта монтировка может привести к тому, что слишком высоким окажется положению окуляра, чтобы Вам было удобно наблюдать через него сидя в коляске...

Тут есть ещё засада, основание достаточно маленькое, как будет с устойчивостью - вопрос.
Взято фото https://www.highpointscientific.com/amfile/file/download/file_id/1671/product_id/8272/

[I.A.R.]

Но у MEADE LX65 есть один момент: относительно большая высота вертикальной части полувилки. Будучи установленной на ваш подоконник, эта монтировка может привести к тому, что слишком высоким окажется положению окуляра, чтобы Вам было удобно наблюдать через него сидя в коляске...

Тут есть ещё засада, основание достаточно маленькое, как будет с устойчивостью - вопрос.

Ну, в принципе это поправимо: нужно основание монтировки прикручивать не к треноге, а доске из ДСП, которая и будет лежать на подоконнике.
