Замена ИК фильтра в камерах Canon

[sky-man]

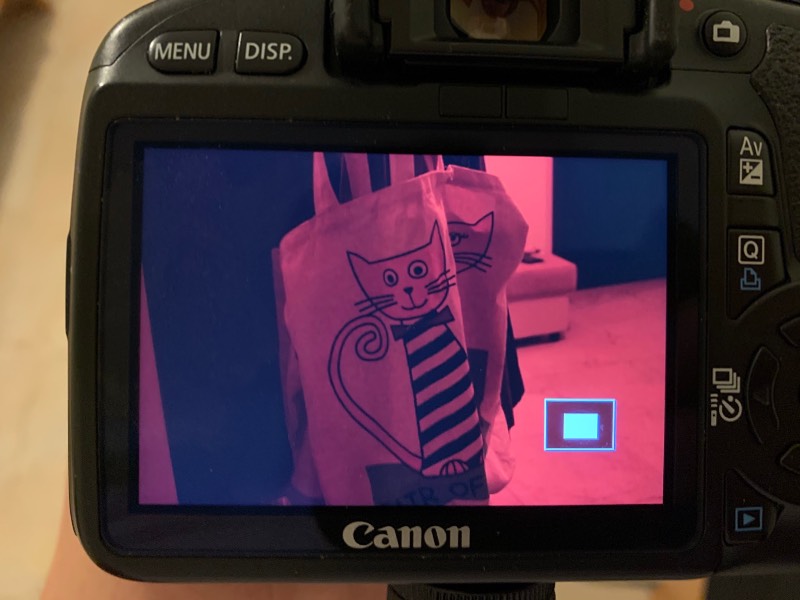

В общем собрал фотик canon 550d без голубого фильтра, по традиции водородный кот:


Для всей работы потребовались отвертка крестовая ph000 и звездочка т7 для матрицы, тонкая плоская отвертка поддевать шлейфы, лезвие срезать силикон голубого фильтра. Думал сложно, но нет весьма простой конструктор.

Резкость по всему полю отличная, маркер на винтах и замер количества оборотов работают. Все фокусируется, в авто режиме и live view на экране при авто балансе белого картинка нормальная не розовая. В видоискатель розовая.

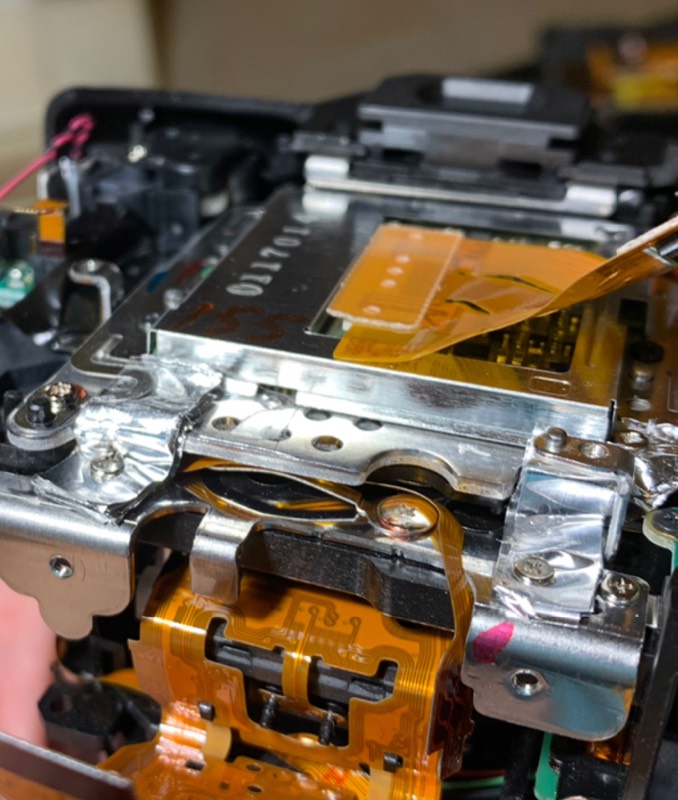

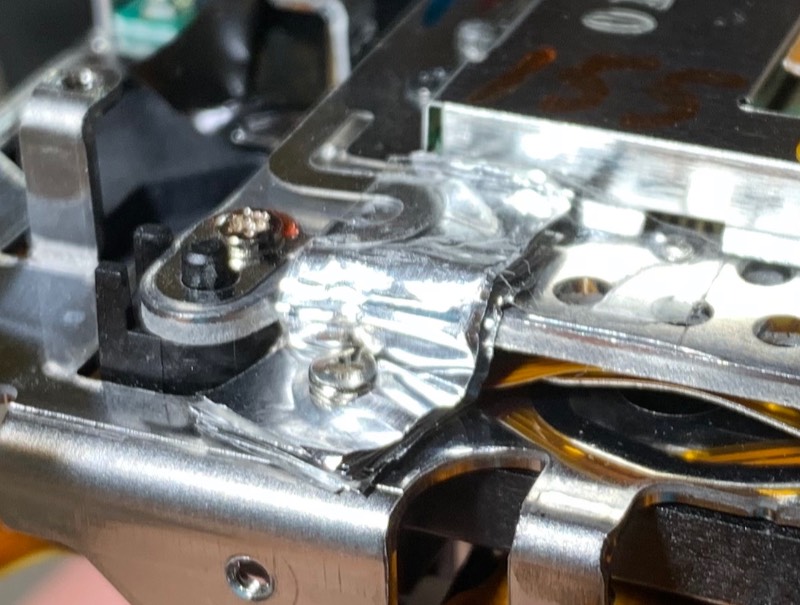

При сборке вывел тепло от рамы матрицы к раме крепления штатива. Да там есть 2 тепловода шириной 2мм и тольщиной 0,2мм, но я добавил ещё 2 шириной 7мм и тольщиной 0,9мм. Теперь греется крепление к штативу, рукой потрогал накрученный винт прям тёплый, градусов 45 после записи 20 мин видео с iso 3200.

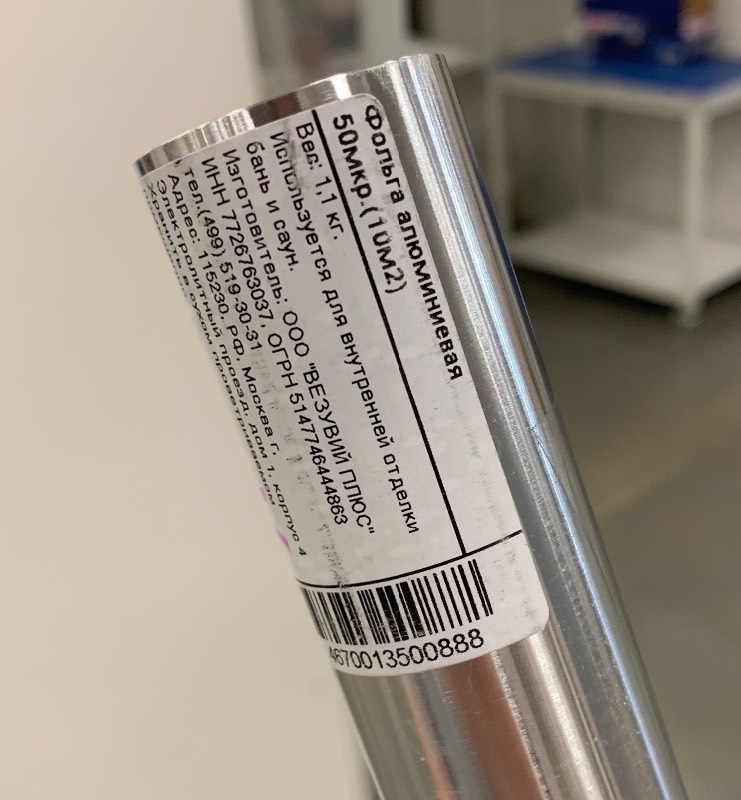

Фольгу взял алюминиевую в строймагазине 50мкм для бани такую, обычная пищевая 8мкм не пойдёт, эту просто не порвать, режется ножницами:


Не стал использовать графеновую клейкую ленту Panasonic которую советовали на белорусском сайте, во-первых в чип дипе ждать 2 недели, во-вторых у неё теплопроводность 1600W/mK только по толщине в длину то что нам надо - всего 28 W/mK посмотрел даташит, у алюминия 200W/mK в любой плоскости. То есть лучше в 10 раз почти.

Потестил полоска алюминия толщиной 50мкм почти не передаёт тепло, сложённая 8 раз тольщиной 0,4 мм передаёт тепло очень хорошо по всей длине.

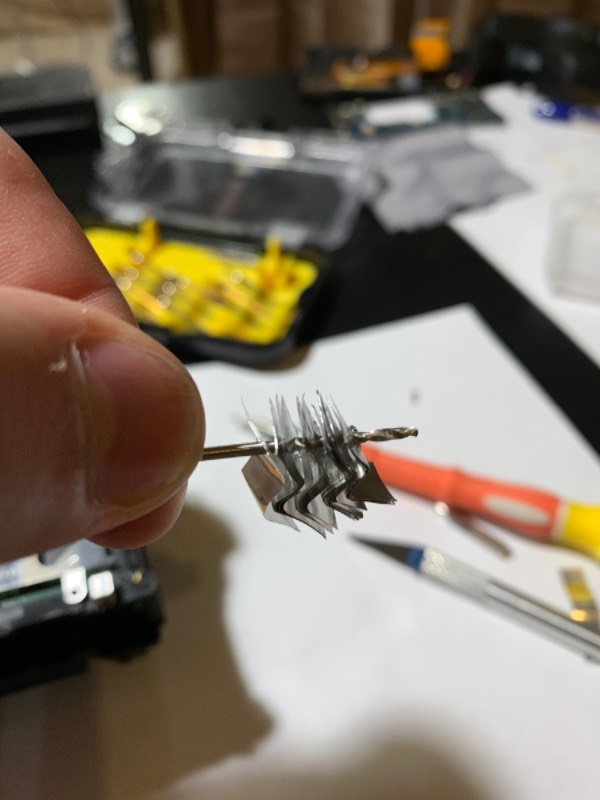

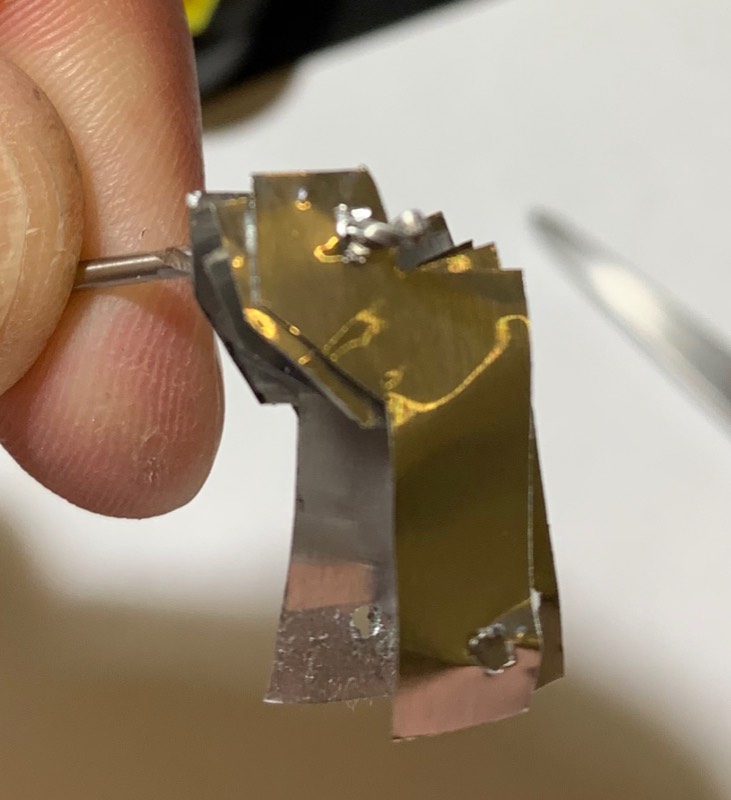

Я вырезал нужные детали и сложил их:

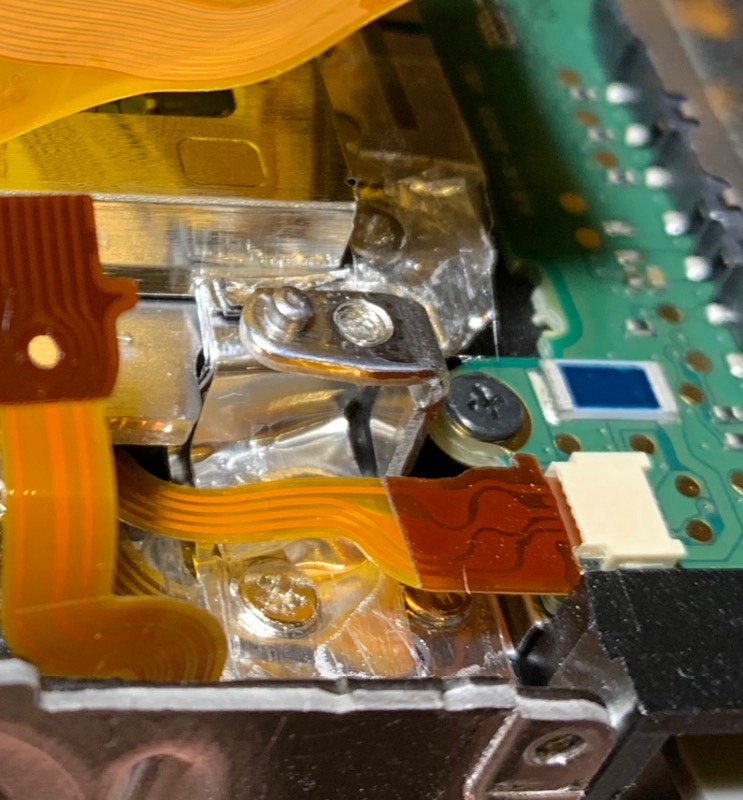

Прикрепил имеющимися винтами на рамах. 18 деталек дают 0,9мм толщину но при этом легко гнутся и монтируются. Дырки в фольге просверлил сверлом 1,5мм. Сверху на фольгу для исключения каких либо контактов наклеил токонепроводящую пленку.




Пылетряс оставил, после сборки он работает прекрасно при каждом включении.

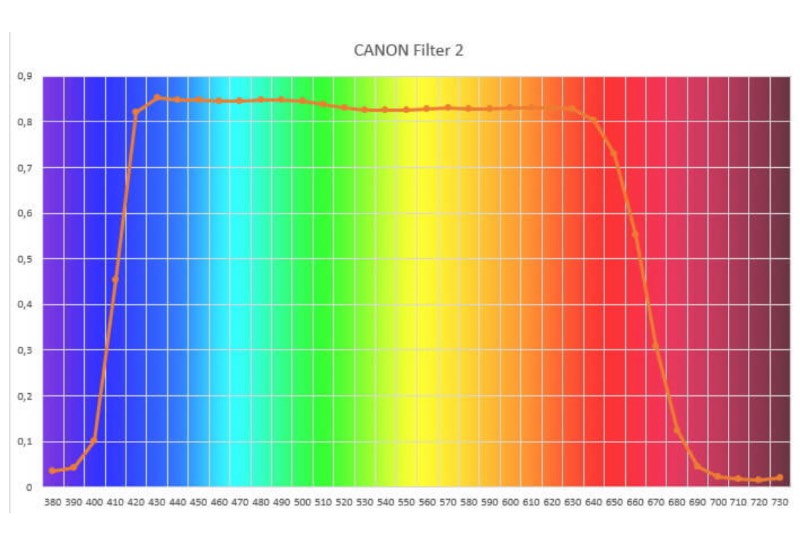

Выкинут этот синий ИК фильтр, режущий водород 650нм туманностей:


Оставлен этот розовый пылетряс:


Модификацию Canon 550D в 550Da завершил. Для лучшей отсечки ИК диапазона заказал IR Cut фильтр Svbony, который ставится спереди камеры.

[sky-man]

Фото сделанные после модификации в 550Da на объектив Canon. Резкость по всему полю матрицы в норме, каких-то заметных искажений у виде бочки или комы по краям нет, ровное поле, то есть юстировать матрицу не нужно если маркировать болтики крепления матрицы. Фотографировал с автофокусировкой, фокусируется точно.
В режиме авто баланса белого цвета норм, я думал всю картинку просто зальет красным, но нет камера баланс белого сама выстаивает, можно будет и видео планет дальше снимать в нормальном цвете. ЧБ или розовый Юпитер не вариант был бы. Белый, зеленый, желтый, красный и синий цвета камера фиксирует достаточно точно.
Оригиналы фото можно скачать по ссылке.

https://ibb.co/J2h2XGh


https://ibb.co/RBNT5QP


https://ibb.co/XCxMrqw

[sky-man]

После удаления синего ИК фильра с обрезанным водоодом надо его заменить на более широкополосный ИК фильр так как с линзами будет розовый ореол у звезд от ИК так как штатные линзы не просчитаны для ИК диапазона, даже на Ньютонах есть линзы это корректор комы.

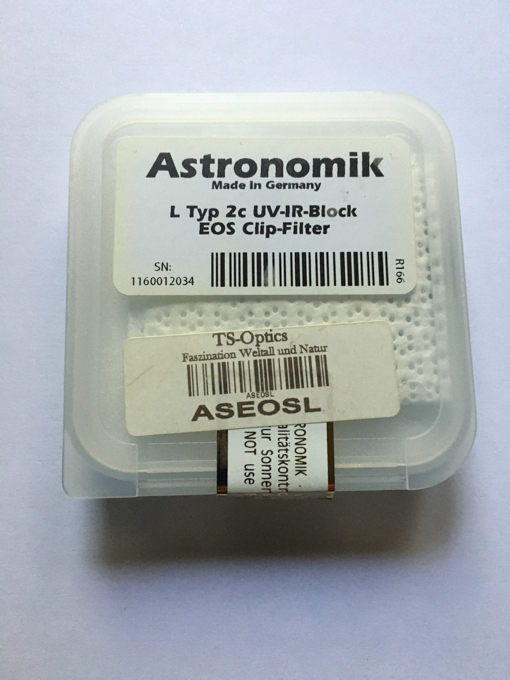

Прикупил и планирую поставить такой ir/uv клип фильтр от астрономик вместо удалённого синего, ставить клип фильтр обязательно если планируется съёмка с объективами так как там не накрутить резьбовой фильтр 1.25 или 2:

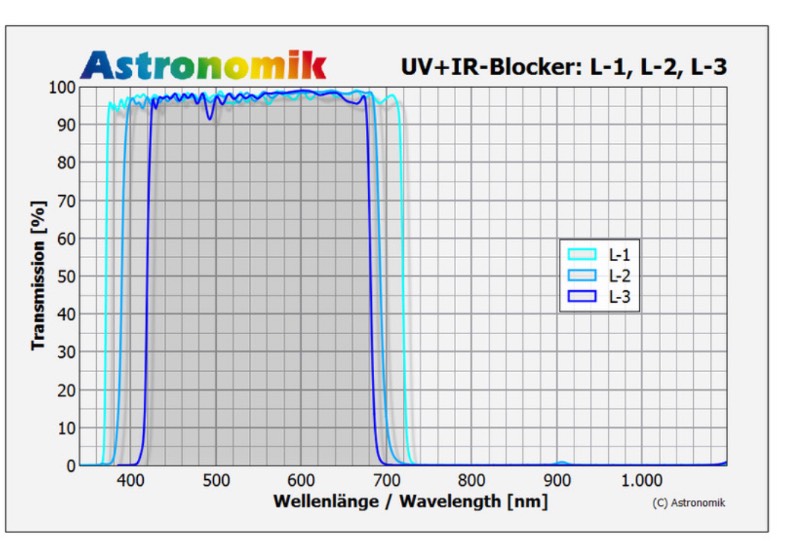

У меня L2, это средний вариант:


Добавить CLS 2' например можно будет прикртив его к корректору комы сзади.

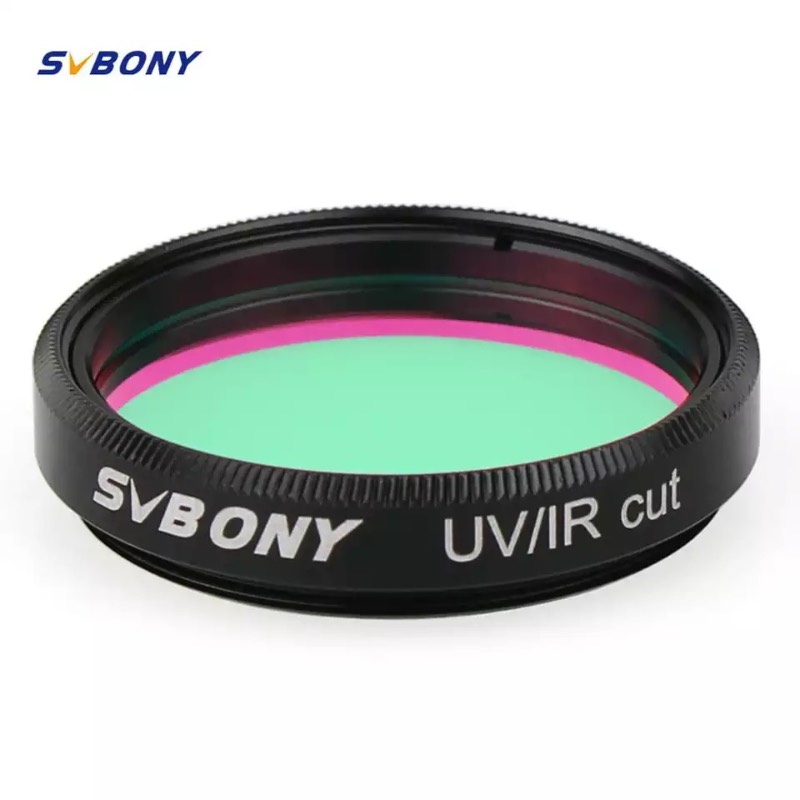

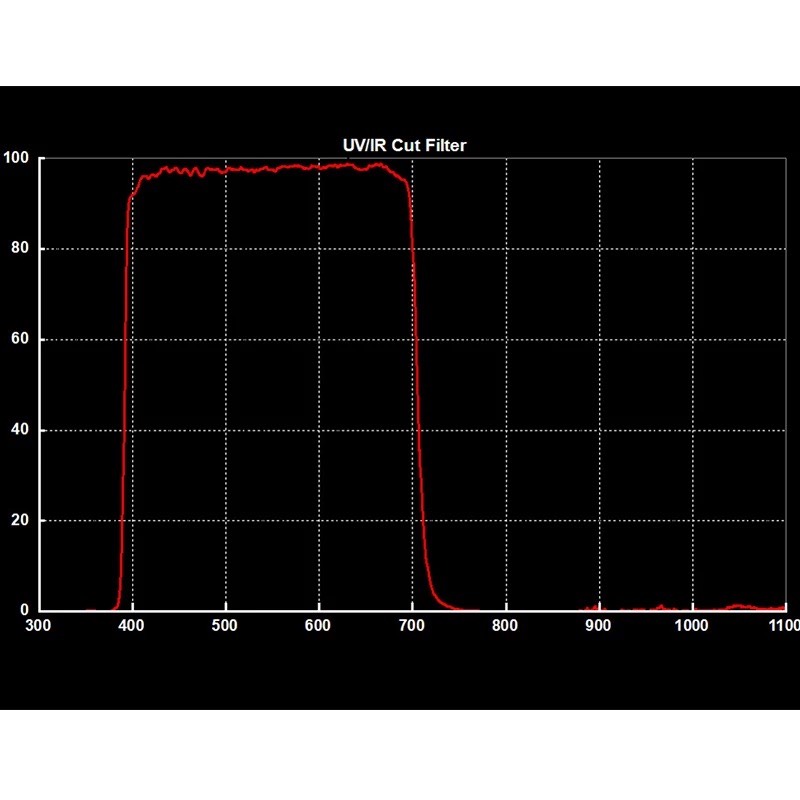

Если съемка планируется только с телескопом можно купить недорогой вариант SVBONY ir/cut 1.25 за 700 руб или 2’ за 1500 руб на али. Он накручивается на t адаптер:
https://www./ссылка запрещена правилами форума//i/32789097563.html?spm=2114.12057483.0.0.5e54df58Hxzng3
Можно что то придумать и попробовать приклеить его на место Clip фильтра аккуратно на каплю чёрного герметика как был приклеен синий в камере. Стекло снимается с фильтра, откручиванием кольца из оправы:

[sky-man]

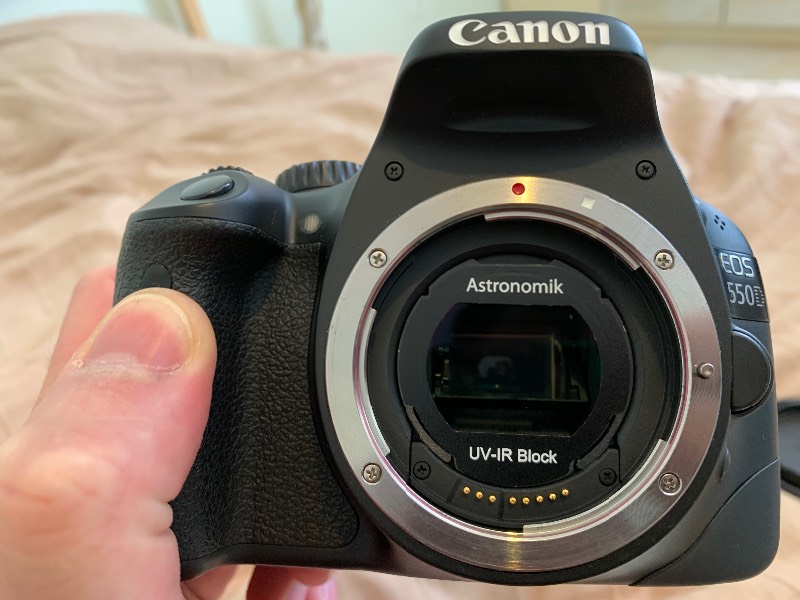

После удаления внутреннего синего фильтра установил clip UV/IR cut фильтр Astronomik.


Провел тест на резкость с фильтром и без фильтра:

С фильтром clip UV/IR cut Astronomik:
https://ibb.co/bWgYbxq


Без clip фильтра:
https://ibb.co/J2h2XGh


Вывод этот фильтр резкость кадра не ухудшает, некоторые микродетали даже четче с фильтром, видимо из-за хроматизма.

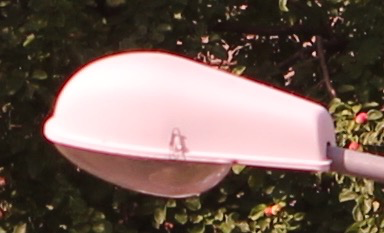

Хроматизм с IR фильтром меньше:
Первый кроп с фильтром, второй без фильтра:

[sky-man]

После удаления фильтра на canon 550d сбивается юстировка матрицы.

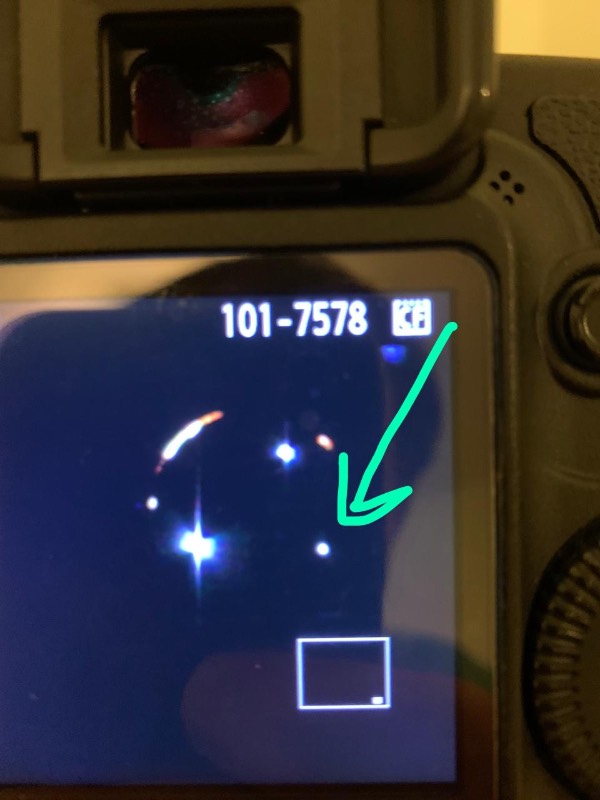

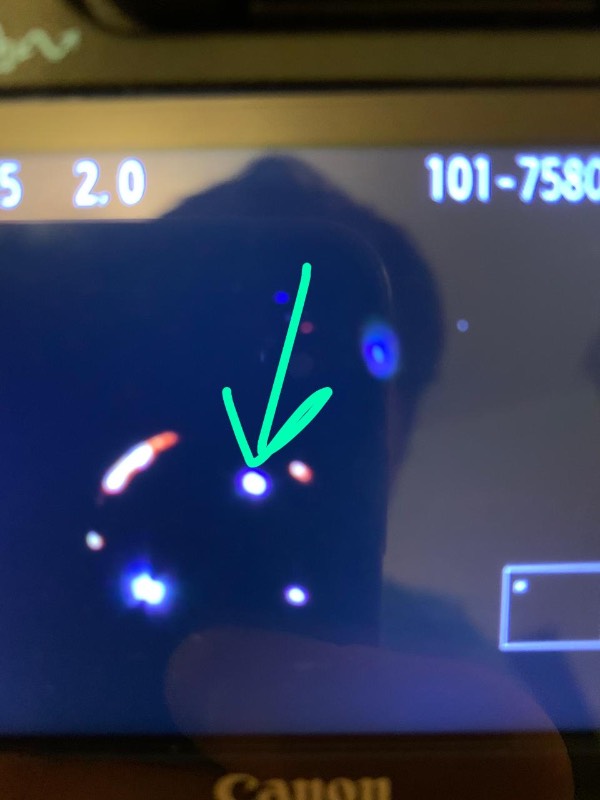

В общем несмотря на резкие фотографии земных объектов, после теста по зведам стало понятно что матрица стала разъюстирована, в одном углу и даже ближе к центру звезды превратились в палочки появилась аномально сильная кома. Это несмотря на то что винтики крепления матрицы были по меткам откручены при удалении синего фильра и закручены:


А в цетре и с другого края такого нет, это кроп:
https://www.instagram.com/p/CDw03uEBGTQ/?igshid=1rroj8n7ga1c1

Я подумал может это из-за установленных перемычек теплоотвода с рамы матрицы, может они тянут раму с одного угла, но нет убрал их и оставил заводское исполнение, проверил по искусственной звезде, все равно кома в том же углу а в другом такого нет:
Левый верхний угол кадра:


Правый нижний угол кадра:


Ладно кома была бы равномерной но тут такой перекос в одну сторону. Стало ясно что надо юстировать матрицу. Но... в интернете я не нашёл ничего!!!
Сделал сам.

[sky-man]

Инструкция по юстировке матрицы canon 550d

Пришлось разобраться самому.
1. Проблема заключается в том что матрица перестала быть параллельной байонетному креплению объектива. И нам нужно замерить разницу между расстояниями от плоскости крепления объектива до каждого угла матрицы.

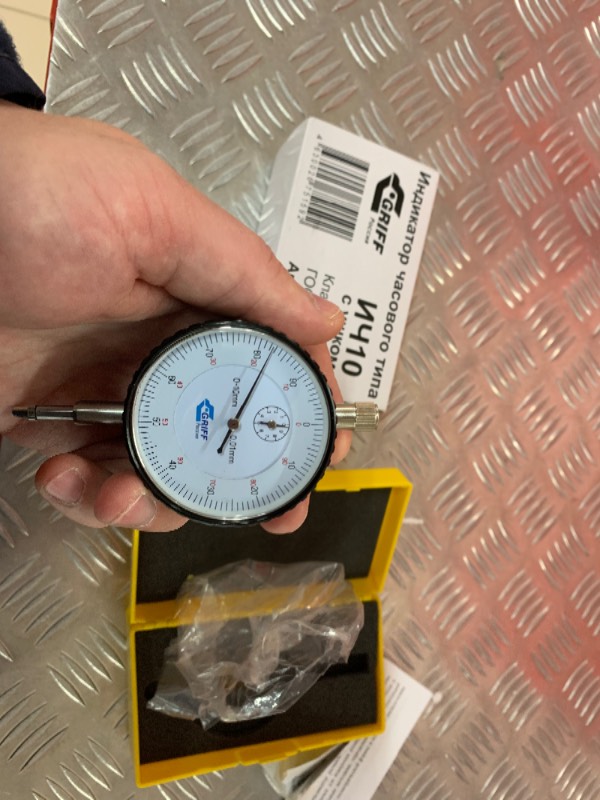

2. Для этого нужен микрометр часового типа. Купил за 1 тр во всеинструменты такой с ушком сзади, каждое деление 0,01мм или 1 сотка, заявленная погрешность 0,02мм или 2 сотки.

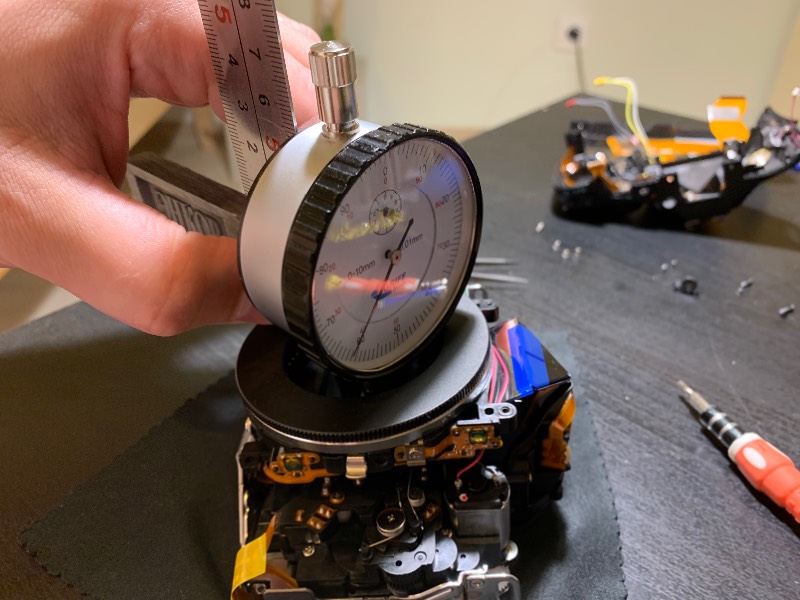

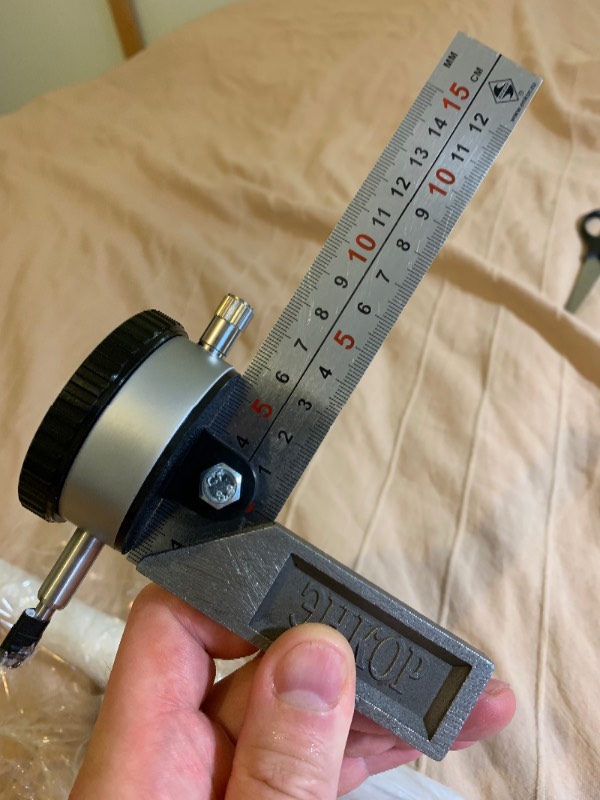

3. Чтобы мерить глубину от плоскости крепления объектива до матрицы мне нужна плоскость которую можно опереть на байонет. Для этого взял линейку и просверлил отверстие под крепления ушка индикатора на винт М6:


4. Чтобы металлический кончик индикатора не поцарапал матрицу я его удлинил пластиковой палочкой от ушных палок, только плкстиковая часть. На кончик пластиковой палочки натянул кусочек пищевой пленки чтобы не царапать матрицу в углах и не пачкать её. Шток индикатора очень мягко ходит, поэтому хоть спичку закрепите, она никуда не сдвинется. Там усилие очень минимальное на палочку от хода штока:


5. Нам для юстировки надо мерить микрометром именно расстояния от матрицы до байонета, а не с обратной стороны, там мерить нечего, пластина на которой сидит матрица нас не интересует так как матрица не параллельна ей.

6. Как получить доступ для замера еще неразобранной камеры: заходим в меню нажимаем очистка сенсора вручную, открывается зеркало и шторка за ней. Меряем. Закрывается это всё при выключении фотоаппарата или питания. Важно: батарея должна быть заряжена, и камеру не выключите случайно, иначе зеркало и шторка закроются на шток индикатора, это чревато повреждением шторки.

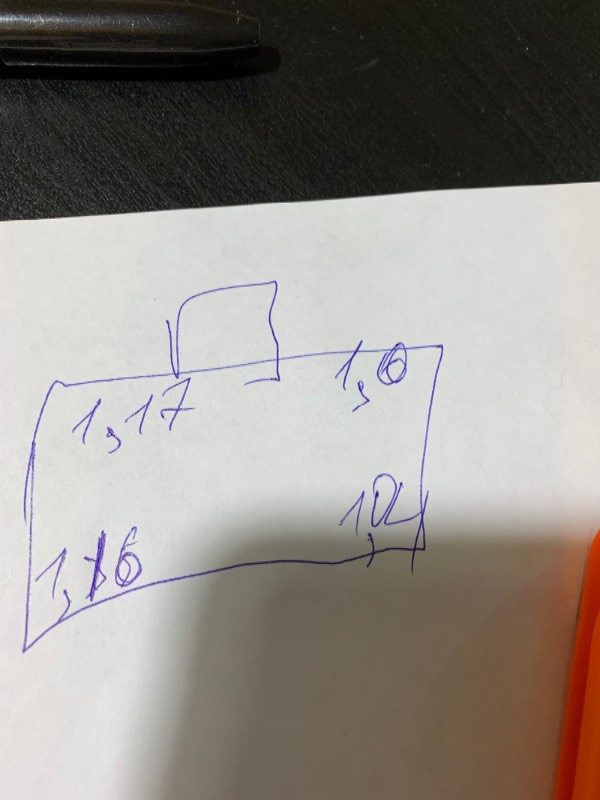

7. Замеряем каждый угол:


Разница между той стороной где кома и где комы нет 17 соток (0,17мм)!!! Записал каждый угол. Нас интересует не полное расстояние, а только разница между этими значениями, в идеале все 4 угла не должны отличаться:


8. Как получить доступ к матрице со стороны крепления объектива когда мы ее разберём, читайте далее.
В собранном виде открываем крышку аккумулятора, нажимаем отвёрткой кнопочку индикатор закрытия крышки батареи, нажимаем выдержку 30 сек, открывается зеркало, вынимаем аккумулятор. Шторка закроется так как она на электромагните держится. А вот зеркало останется открытым.

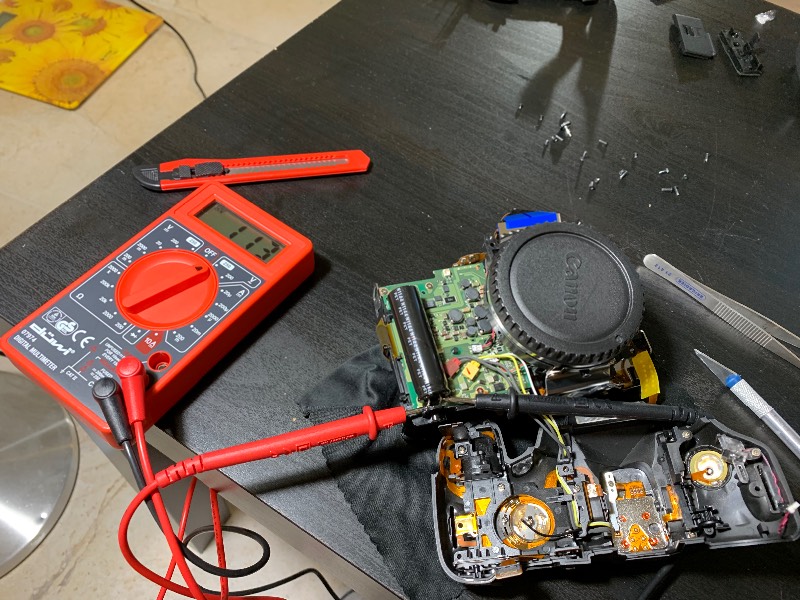

9. Разбираем. Откручиваем все болтики снаружи, все. Снять надо и заднюю и переднюю и верхнюю крышку, далее отсоединяем пинцетом все шлейфы. И главное можно вольтметром за 4 минуты разрядить конденсатор, на нем 700В, иначе дёрнет вас:


10. Снимаем верхнюю плату. Далее нам надо открыть шторку чтобы пропустить шток к матрице. Для этого сначала нам нужно снять матрицу (далее мы поставим её обратно) и раму под ней также надо открутить:


Как сняли раму под матрицей, находим рычаг шторки (квадратный чёрный из пластика) тянем рычаг шторки вверх ножом на фото указано это место:


В этом положении рычага шторки (удерживая его) вращаем шестерёнку мотора, после чего шторка зафиксируется. Крутить надо эту самую длинную белую шестеренку:

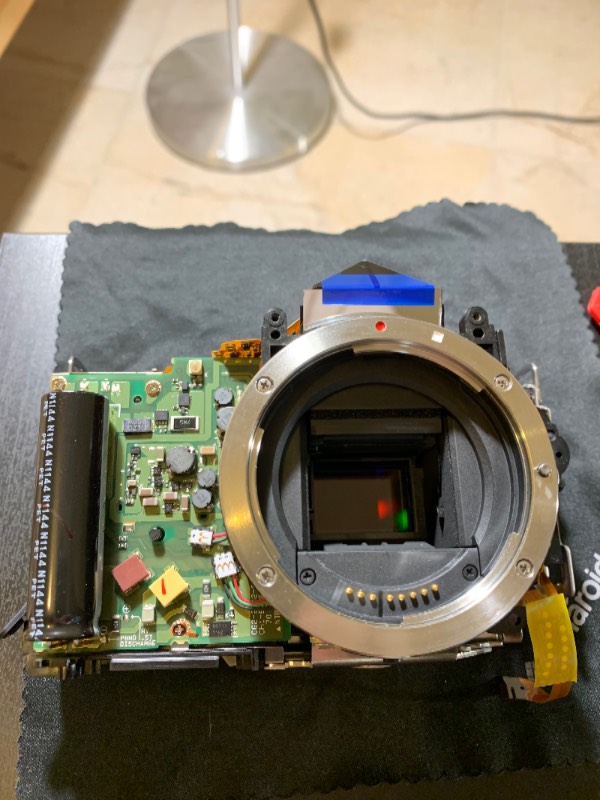

Все шторка открыта, сверху это выглядит так, видна матрица:


11. Прикручиваем раму и саму матрицу обратно. Измеряем глубину углов матрицы и вращаем регулировочные винты матрицы сводя разницу в ноль. Чтобы уменьшить значение индикатора откручиваем винт, чтобы увеличить закручиваем.

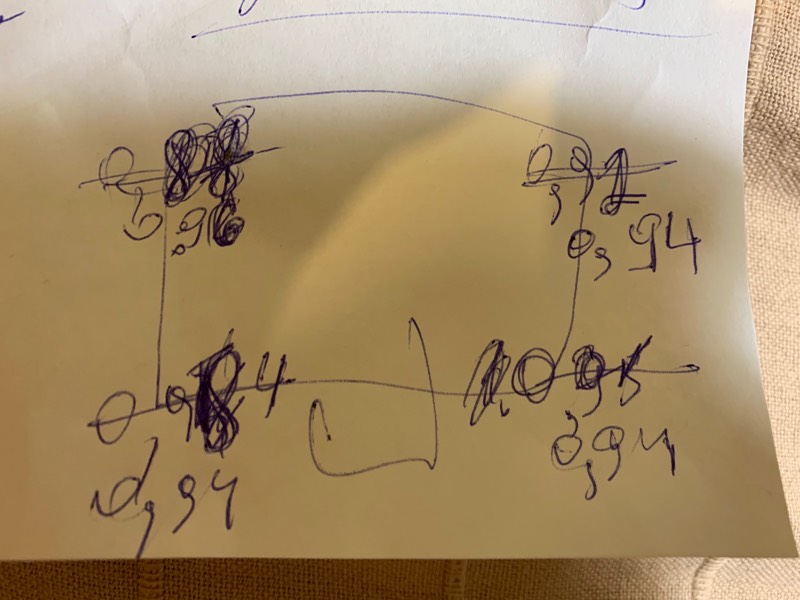

Я вывел все стороны матрицы к одному значению 94-96 соток на индикаторе:


12. Все капаем по капле женского лака сбоку на 3 винтика юстировки матрицы чтобы зафиксировать их. Собираем камеру. На матрице никаких следов или царапин от пластиковой палочки с натянутой на конце пищевой плёнкой не осталось.

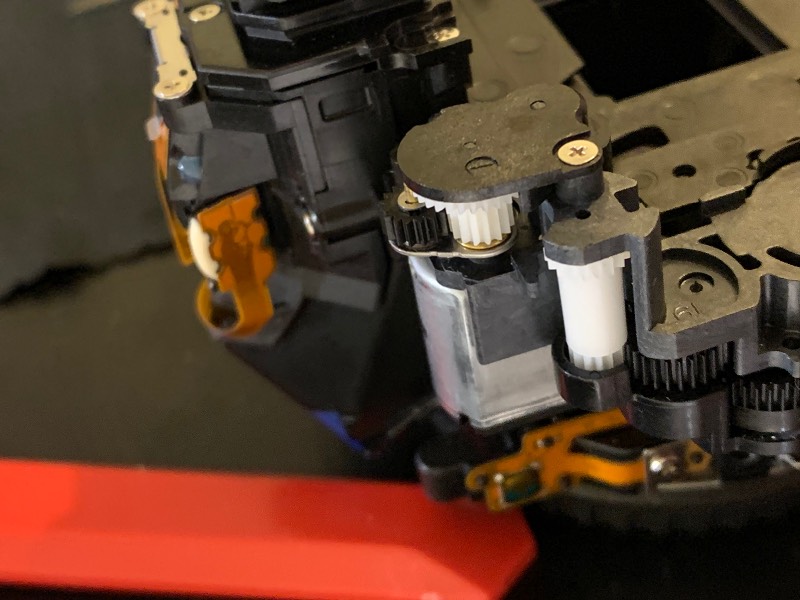

13. Чтобы после сборки не вышло ошибки камеры, крутим правую чёрную шестерёнку и опускаем зеркало:


При сборке не забудьте этот чёрный проводок термодатчик положить на родное место иначе он останется спереди и температура уже будет не рядом с матрицей:


Важный момент купите заранее хорошие 2 отвертки Ph000 и Т7. Закручивайте винты до того момента как при самом небольшом усилии они перестают вращаться, это маленькие винтики тут нечего доворачивать, иначе велик риск сорвать их.

По итогу юстировки я доволен. Протестировал. Кома стала равномерной по углам, и далее пропадает.


Тест по искусственной звезде ниже.

[K@mera]

Инструкция по юстировке матрицы canon 550d

Пришлось разобраться самому.
1. Проблема заключается в том что матрица перестала быть параллельной байонетному креплению объектива. И нам нужно замерить разницу между расстояниями от плоскости крепления объектива до каждого угла матрицы.
2. Для этого нужен микрометр часового типа. Купил за 1 тр во всеинструменты такой с ушком сзади:


3. Чтобы мерить глубину от плоскости крепления объектива до матрицы мне нужна плоскость которую можно опереть на байонет. Для этого взял линейку и просверлил отверстие под крепления ушка индикатора по винт М6:

А чтобы металлический кончик индикатора не поцарапал матрицу я его удлинил пластиковой палочкой от ушных палок. На кончик пластиковой палочки натянул пищевую пленку чтобы не царапать матрицу в углах и не пачкать её.

А я знал что будет влет, метки они не дают точности, во всяком случает для точечных источников света (звезд), просто кроме меток, если нет индикатора, делают шаблоны по превышению направляющих штырьков над рамкой, тогда не пролетишь по количеству оборотов и соответственно совмещению меток. А по поводу нет видео в интернете - есть
https://www.youtube.com/watch?v=HRYVId4Y38o&list=PLpl_99mudyBijdai61ouPi6ztLclzQlLX&index=53

[sky-man]

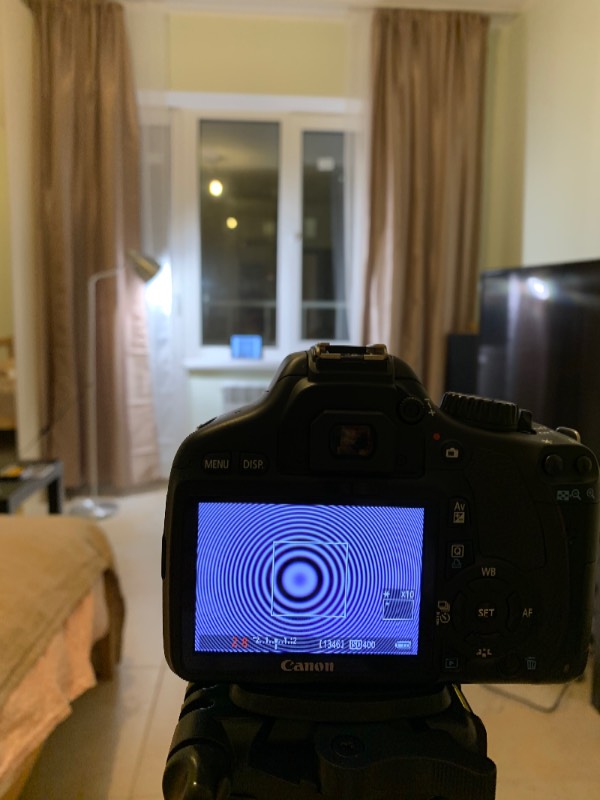

После юстировки описанным выше методом провел тест матрицы по искусственной звезде с объективом 135 f/2.0 на рабочей диафрагме 2.8 Сфокусировал в центре кадра без перефокусировки в кадрах с краю. Для удобства изучения комы наложил все кадры и в центре и с краю в один кадр. Можно скачать увеличить и увидеть форму точек.  Кома есть с самого края, но она нормальная для объектива, дальше от края точки становится круглыми. Точки набил иголкой на фольге на доске для резки так они получаются очень мелкими, идеально круглой формы все равно на фольге не добиться но суть они показывают.

Карта комы после юстировки canon 550Da:
Исходник: https://i.ibb.co/pzQk7X6/JPEG.jpg


Теперь стало хорошо по сравнению с тем чтобы было (перекос матрицы на 0,17мм). В общем недостаточно просто выкинуть фильтр для превращения canon 550d в астрокамеру. Лучше сразу юстировать в ноль чтобы 2 раза не разбирать камеру.

[sky-man]

А по поводу нет видео в интернете - есть
http://www.youtube.com/watch?v=HRYVId4Y38o&list=PLpl_99mudyBijdai61ouPi6ztLclzQlLX&index=53

Я видел до этого ваше видео, но для меня эта инструкция не годилась, почему:
1. Вы заранее перед разбором спец оборудованием измерили глубину рамы матрицы сзади в местах регулировочных винтов над кончиками пластмассовых направляющих. Так да можно вернуть в то положение что было. Если не знать этих индивидуальных значений отрегулировать матрицу не получится. Я изначально понадеялся что метки на винтах прокатят, так как резьба то не меняется.
2. У многих уже с завода матрица может стоять не идеально ровно и требует юстировки так как это не проф камера иначально не требовала качества астрофото, таким образом вашим методом вы сможете вернуть обратно только к той юстировке что была.
3. По фото газетки не проверить юстировку как в вашем видео, у меня тоже до юстировки была резкая картинка по всему полю, я приводил фото выше, но точечные источники света - звезды показали совсем другую картину неравномерную кому.
4. Изначально не отъюстированную матрицу вашим методом отъюстировать не получится, а моим получится. А как раз не отъюстированных матриц Canon Da я думаю много, так как многие люди просто выдирают фильтр и прикручивают матрицу обратно потом продают. Простой пример даже из мастерской отдали матрицу с наклоном:Nikon D600(a)
Потом не у всех при удалении фильтра есть токарная ровная плита, магнитный штатив микрометра с регулируемыми лапками, сам микрометр. Все это требует больше вложений.

Я видел ранее на ваших фото в видео птичек по бокам, я бы на вашем месте проверил реальную юстировку вашей камеры canon моим методом по паралельности самой матрицы к креплению объектива. И сравнил бы разницу значений с вашим методом и реальную точность установки матрицы. Будет интересное видео на вашем канале.

[K@mera]

Я видел ранее на ваших фото в видео птичек по бокам

Это через ньютон снималось без кома корректора, с родным мто сейчас все ок

[sky-man]

Для сравнения сделал тест комы по искусственной звезде на другом объективе 40мм f/4 чтобы исключить влияние одного объектива. Небо пока дождливое в облаках. Точки круглые, а по краям нормальная равномерная кома для этого объектива. Также сложил несколько кадров в один:

https://i.ibb.co/8mTptKX/40-550d.jpg

[K@mera]

Для сравнения сделал тест комы по искусственной звезде на другом объективе 40мм f/4 чтобы исключить влияние одного объектива. Небо пока дождливое в облаках. Точки круглые, а по краям нормальная равномерная кома для этого объектива. Также сложил несколько кадров в один:

https://i.ibb.co/8mTptKX/40-550d.jpg

Мои поздравления, теперь еще один опыт в копилку сообщества ) Все забываю написать. Фото с радикала ру не открываются, думаю не у меня одного, может продублировать их на какой нибудь гугл диск, там всегда надежнее и долговечнее.

[Suomalainen]

Уважаемые ЛА, подскажите, может у кого есть опыт астромодификации Canon 200D? Перерыл все доступные ресурсы, но информации не нашел. Имею сего зверя, хочу научить его видеть водород. Помогите!

[K@mera]

Уважаемые ЛА, подскажите, может у кого есть опыт астромодификации Canon 200D? Перерыл все доступные ресурсы, но информации не нашел. Имею сего зверя, хочу научить его видеть водород. Помогите!

Я не думаю, что там мануал по разборке резко отличается от 600 или 650 ого canon, вот сайт https://www.lifepixel.com/tutorials/infrared-diy-tutorials на нем нет вашей модели, но думаю, если напишите, то вам, скорее всего, вышлют карту разборки или напишут по какой модели следовать. Принцип простой, все винтики на корпусе откручиваете и ничего не бойтесь.

[Suomalainen]

Я не думаю, что там мануал по разборке резко отличается от 600 или 650 ого canon, вот сайт https://www.lifepixel.com/tutorials/infrared-diy-tutorials на нем нет вашей модели, но думаю, если напишите, то вам, скорее всего, вышлют карту разборки или напишут по какой модели следовать. Принцип простой, все винтики на корпусе откручиваете и ничего не бойтесь.

Огромное Вам спасибо! По возможности (при наличии результата) отпишусь!

[Suomalainen]

Я не думаю, что там мануал по разборке резко отличается от 600 или 650 ого canon

Наиболее подходящая модель - Canon 100D. Будем пробовать!

[K@mera]

Будем пробовать!

Пробовать не надо - делайте, все получится

[mike]

Добрый день! С Nikon D70 опыт уже есть. Хочу удалить стекляху у Nikon D7000. Но у него есть пылетряс.
Это как то влияет на процесс удаления и последующей сборки?

[K@mera]

Добрый день! С Nikon D70 опыт уже есть. Хочу удалить стекляху у Nikon D7000. Но у него есть пылетряс.
Это как то влияет на процесс удаления и последующей сборки?

https://www.lifepixel.com/tutorials/infrared-diy-tutorials/nikon-d7000-ir

[mike]

Большое спасибо! То что надо.
