Юстировка Celestron Nexstar 4SE/4GT-SA
« : 19 Апр 2019 [15:50:24] »
Возможно кому-то поможет. Покопал в интернете информацию как юстировать Nexstar 4SE, нашел фото разборки и написал инструкцию какие винты крутить. У себя не стал делать так как тест по искуственной звезде пройден на 5.

Юстируется Nexstar 4SE 6-тью винтами которые меняют положение металической пластины с трубкой (марковкой) на которой сидит и по которой ходит главное зеркало. Ничего сложного нет ниже опишу что снять чтобы регулировать их.

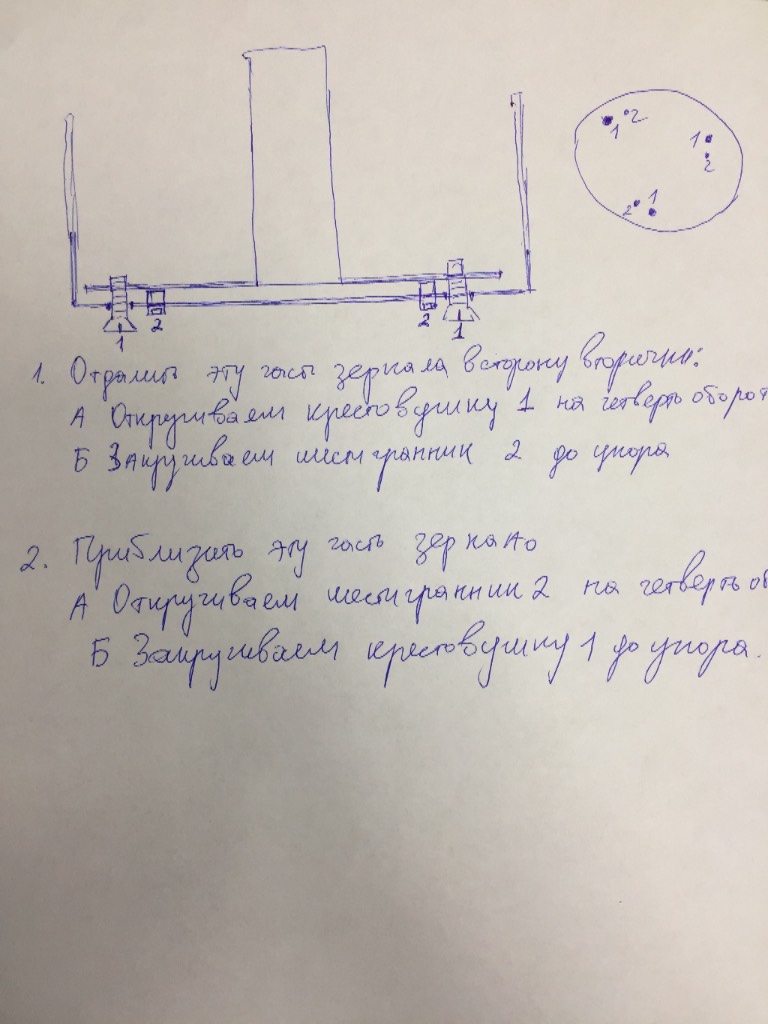

Вообще тут 3 винта под крестовушку и 3 винта под шестигранник. Винты с крестовушкой закручиваются в регулируемую пластину, а винты шестигранник упираются в нее фиксируя ее. Чтобы отдалить или приблизить одну из трехсторон зеркала выполняем следующие действия:

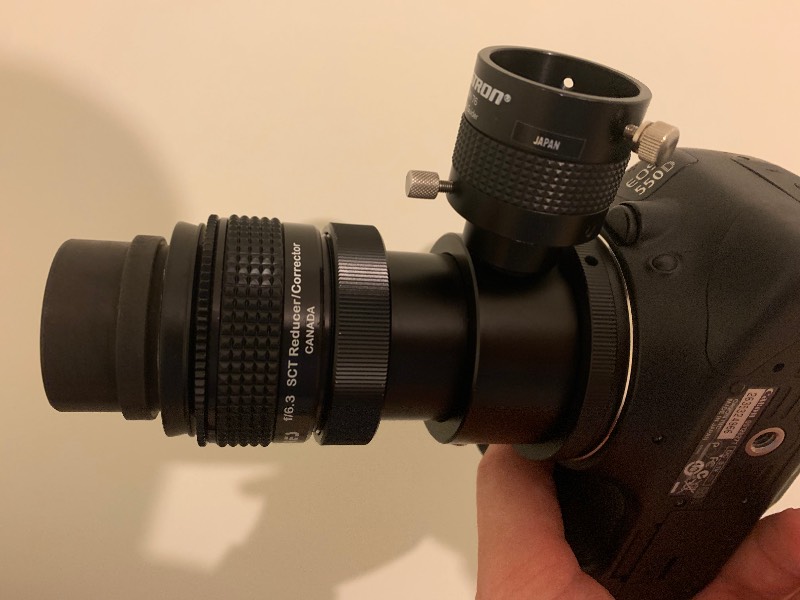

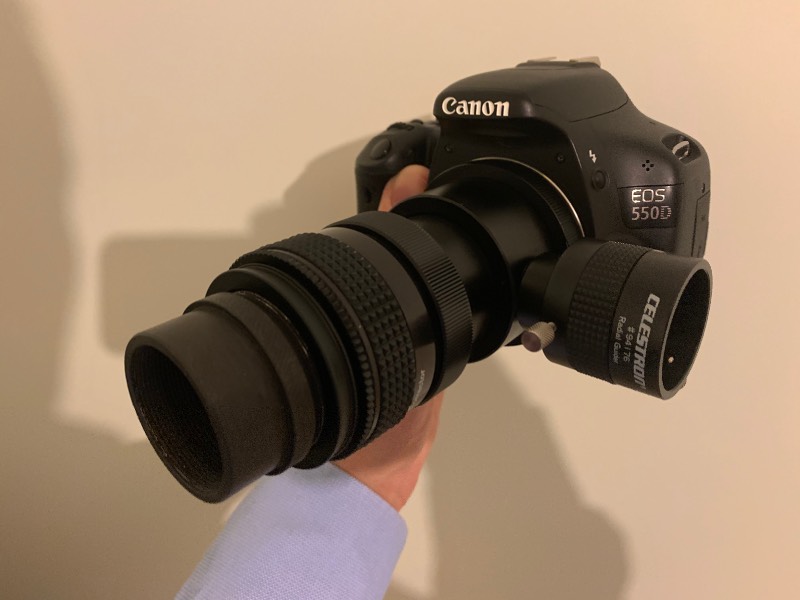

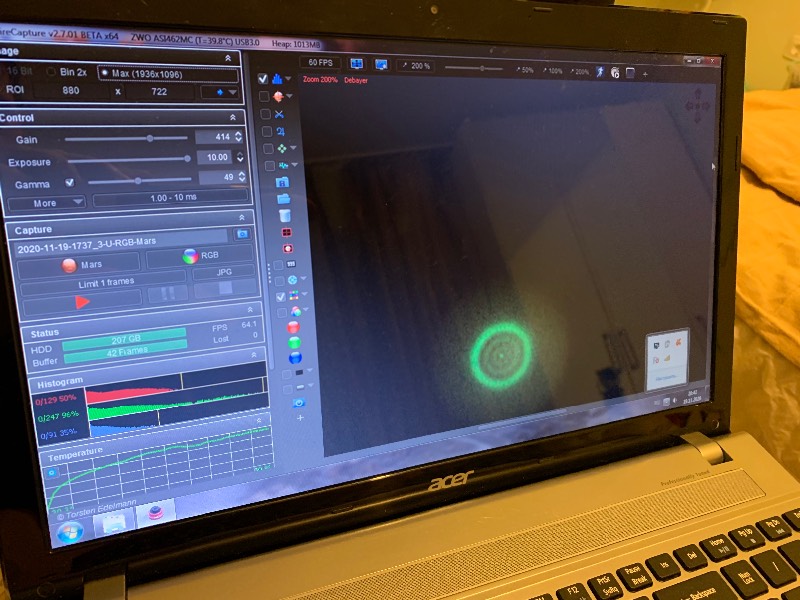

В тоже время чтобы контролировать состояние колец искуственной звезды без задней крышки телескопа каждый раз после регулировки винтов используем окуляр приложенный к плоскости задней части телескопа, можно маркером пометить радиус куда приклвдывать окуляр. Либо после каждой регулировки винтом вставляем заднюю крышку с окуляром подключенным через visual back к заднему выходу. Тут нужен visual back либо T-adapter C90 93635-A плюс переходник М42-1.25 под окуляр. Ставить каждый раз зеркало на место в принципе можно но это дольше.



Чтобы получить доступ к регулировочным винтам нужно:
1. Снять резиновую накладку ручки регулировки резкости, для этого нужно просто поятнуть ее, ее ничего не держит.


2. Открутить шестигранный стопорный винт на ручке регулировки резкости и снять его

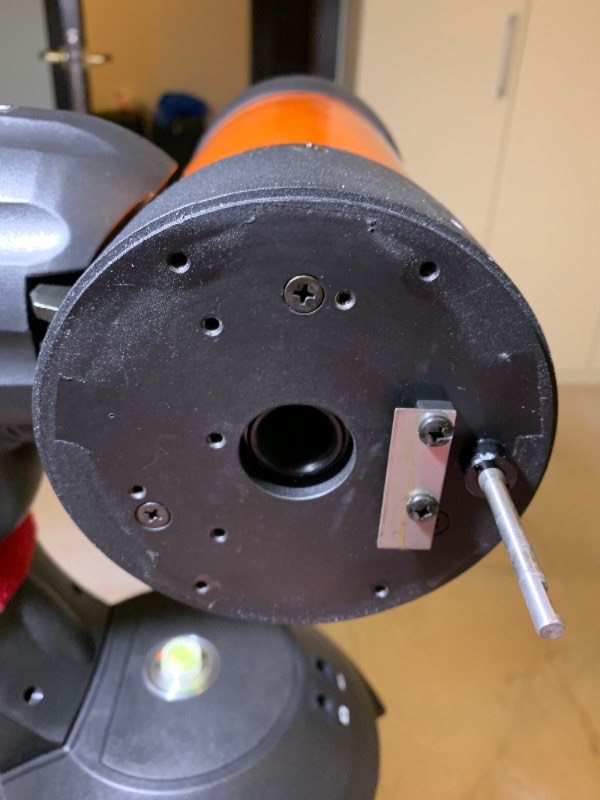

3. Открутить 4 винта на задней крышке Nexstar 4SE и снять заднюю крышку:


*При сборке механизм поднимающий и опускающий зеркало в виде подковы стоит вертикально и вставляется в белое пластиковое кольцо на механизме подъема зеркала.

4. Откручиваются винты крепящие механизм подъема/опускания с зеркалом.


5. Получаем доступ к 6 регулировочным винтам.



Сборка после идеальной настройки этого достойного астрономического прибора производится в обратной последовательности.
« Последнее редактирование: 19 Апр 2019 [16:13:19] от sky-man »

TS Photon 150/600 f4, iOptron IEQ45, Canon 550Da, zwo 462mc, МАК NexStar 4SE, ED72 f2.8 canon 200mm, ED67 f2.0 canon 135mm
SW Quattro 8S (200/800), ШК NexStar 8SE (200/2000)
www.instagram.com/astrophoto_skyman

Оффлайн Владимир ARS

  • *****
  • Сообщений: 20 443
  • Благодарностей: 1179
  • Подпись под аватаром
    • Skype - v.a.pandorum
    • Сообщения от Владимир ARS
Re: Юстировка Celestron Nexstar 4SE/ 4GT-SA
« Ответ #1 : 19 Апр 2019 [15:52:55] »
Нельзя прикладывать окуляр для оценки комы, так как невозможно точно приложить его на центр ортической оси.
Каталог интересных дипскаев с моими впечатлениями:

https://wdfiles.ru/rHd1

SW Dob 14" R
Night vision gen II+ powered

Оффлайн sky-manАвтор темы

  • *****
  • Сообщений: 1 114
  • Благодарностей: 55
  • На форуме с 2007 г.
    • Сообщения от sky-man
Re: Юстировка Celestron Nexstar 4SE/ 4GT-SA
« Ответ #2 : 19 Апр 2019 [15:59:28] »
Нельзя прикладывать окуляр для оценки комы, так как невозможно точно приложить его на центр ортической оси.
Надо придумать как его отцентровать, например на задней плоскости маркером пометить радиус куда прислонить окуляр. В противном случае после каждой регулировки винтом вставляем заднюю крышку с окуляром подключенным через visual back к заднему выходу. Тут нужен visual back либо T-adapter C90 93635-A плюс переходник М42-1.25 под окуляр. Бюджет такого переходника 1400 руб T-адаптер и 700 руб переходник на 1.25. Можно и зеркало ставить обратно каждый раз, но это гораздо дольше. В принципе за 4-5 снятий/установок зеркала можно управиться.
« Последнее редактирование: 19 Апр 2019 [16:24:10] от sky-man »
TS Photon 150/600 f4, iOptron IEQ45, Canon 550Da, zwo 462mc, МАК NexStar 4SE, ED72 f2.8 canon 200mm, ED67 f2.0 canon 135mm
SW Quattro 8S (200/800), ШК NexStar 8SE (200/2000)
www.instagram.com/astrophoto_skyman

Оффлайн sky-manАвтор темы

  • *****
  • Сообщений: 1 114
  • Благодарностей: 55
  • На форуме с 2007 г.
    • Сообщения от sky-man
Re: Юстировка Celestron Nexstar 4SE/4GT-SA
« Ответ #3 : 19 Апр 2019 [18:05:02] »

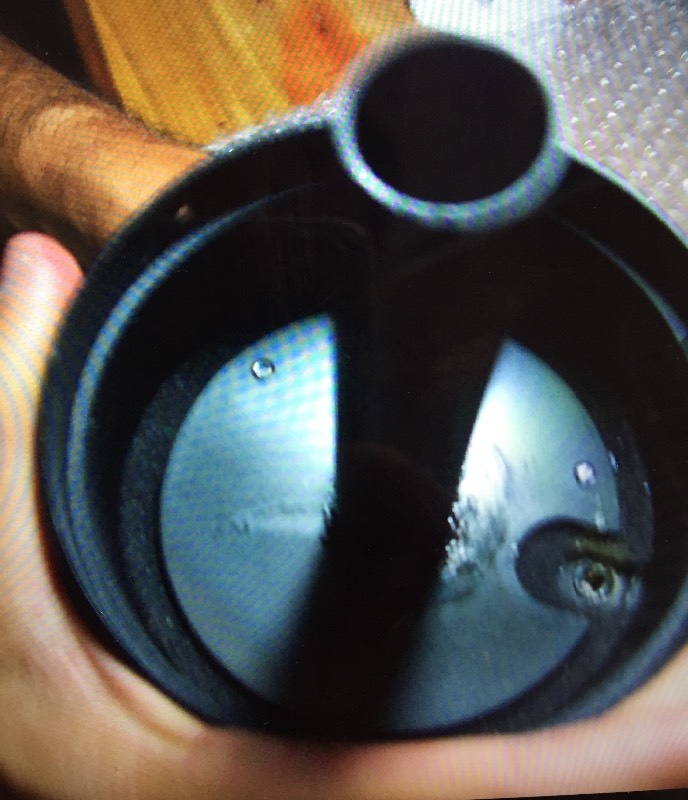

Для понимания зеркало в Nexstar 4SE прикреплено к трубке которая ходит по марковке. Марковка соединена с регулируемой пластиной. Изменяем положение пластины с марковкой меняет положение и зеркало с трубкой.








TS Photon 150/600 f4, iOptron IEQ45, Canon 550Da, zwo 462mc, МАК NexStar 4SE, ED72 f2.8 canon 200mm, ED67 f2.0 canon 135mm
SW Quattro 8S (200/800), ШК NexStar 8SE (200/2000)
www.instagram.com/astrophoto_skyman

Оффлайн Владимир ARS

  • *****
  • Сообщений: 20 443
  • Благодарностей: 1179
  • Подпись под аватаром
    • Skype - v.a.pandorum
    • Сообщения от Владимир ARS
Re: Юстировка Celestron Nexstar 4SE/4GT-SA
« Ответ #4 : 19 Апр 2019 [18:11:04] »
Точность метки мала, и правильно таки мОрковка ;)
