Гравировальные станки с али

[Serj]

Барахолка чипмейкера, directlot.ru

[Александр (AnDom)]

Выглядит заманчиво, но на какие параметры стоит ориентироваться? http://directlot.ru/lot.php?id=364266

[Василий Вершинин]

Все зависит ещё от управляющей электроники. Самый простой вариант сервопривода - степ/дир. Если не ошибаюсь, бюджетные решения контроллеров ЧПУ выдают 25 кГц. Без использования электронного редуктора для швп с шагом 5мм и энкодера на 1000 отсчетов имеем скорость 5/1000/4*25000 * 60 получаем около 2 метров в минуту с дискретом 0.00125. Если работать с металлом на приемлемых скоростях холостого перемещения, то это маловато, а для фанерки точности +-0.2 хватит за глаза, поэтому и электронный редуктор в драйвере можно настроить на умножение частоты в 10 раз.

Для данного проекта то что по ссылке - в самый раз.

[Максим КР]

Был обычный облачный день, и ни что не предвещало беды. Но, внезапно выписал себе cnc3018pro.
Для начала, в основном для баловства, а там как пойдёт.
Да смотрел пластики для 3D принтера "под дерево",  и как текстуру дерева делать...
И подумалось, что бы изделие выглядело как из дерева, то почему бы не делать его сразу из дерева.
Плюс, возможность работы по оргстеклу.
Опыта, в данный момент, как всегда ноль, кроме как на Ютубе, я эти гравёры вовсе не видел. Разберёмся, сварку и 3d принтер переварил же. В общем, склонность к творчеству прогрессирует.

Первые вопросы.
  Насколько полезны лазеры мощностью 2.5W или 5W, и в паре с cnc3018 особенно?
  В плане резки дерева и пластиков у лазера есть какие то преимущества перед фрезами?
  Лазер способен делать рисунок в толще стекла или гравировку по поверхности стекла?

[Alpha Sco]

Лазер способен делать рисунок в толще стекла или гравировку по поверхности стекла?

В толще стекла работают лазеры для которых стекло прозрачно и лазер имеет возможность фокусироваться в нужной точке пространства - дома реализовать пока не реально. На поверхности стекла, резка пластика, дерева и т.д. - работают лазеры для которых данные материалы непрозрачны... как правило дальняя ИК область - мощность от 40 Вт и более.

Маломощными лазерами видимого диапазона можно попробовать выжигать по дереву, по пластику.

[Максим КР]

CNC пришёл, сегодня буду собирать.
С готовыми проектами под cnc не так густо, как для 3d принтеров, а нужно что то для тестов, но желательно полезное.

Нет ли готового примера координатных кругов для добсона. Или фото, как выглядит готовый результат.
И из художественного, был бы рад пано на астрономическую и морскую тематику.

[Василий Вершинин]

Полупроводниковые лазеры с али деградируют как школота с просмотра мемов во вконтактике. У меня 15 вт поначалу резал 3мм фанеру за 4 прохода. Сейчас 1.5мм за 7-8

[mo]

Комплект шаговиков на 4А - около 20руб, комплект серво на 400Вт - уже 100руб.

Так ты возьми шаговики на X и Z. А на Y (длинную ось) поставь пару серв.
400 Вт, круто, конечно. Отсюда и ценник крутой.

Касательно выбора магазина.. дело твоё, конечно, но покупая у перекупа приходится переплачивать ему.
По пятаку с мотора+контроллера примерно у меня получилась разница с али.

Если забыть о сервах, оставшись на шаговиках, то самое главное для большой скорости на холостых - это максимально возможное напряжение питания. Его обычно ограничивает контроллер. Мой дешёвый TB6600 воспринимает до 39 В, поэтому его логично питать 36 В, например. Есть, конечно, контроллеры под большее напряжение.

Чтобы избежать пропуска, возьми шаговики с энкодерами (и контроллер их поддерживающий). Этого добра на али хватает.

Disclamer (по-русски, отмазка): Сам их не пробовал, нужно изучить опыт пользователей. Однако, слышал, что энкодеры помогают как в увеличении максималки, так и внизу компенсируют возможные пропуски. Хоть на малой скорости пропусков не должно быть.

[mo]

CNC пришёл, сегодня буду собирать.

Поздравляю с покупкой! Очень интересное тебе предстоит время, однако!
Какой софт выбрал для подготовки программ?

Я, по наводке Вани, пользуюсь Aspire Vectric. Более популярный Autodesk ArtCam. Но функционально они почти братья близнецы.

[Максим КР]

Ничего я ещё не использовал из софта. Собрал и пока разбираюсь по вечерам. За ссылки благодарю.
Купил стальной уголок, и листы, буду варить усилитель рамы. Без фанатизма, а то движки захлебнутся.
Но для начала  погоняю как есть.

[mo]

Ничего я ещё не использовал из софта. Собрал и пока разбираюсь по вечерам. За ссылки благодарю.

Понял. Тогда начинай с софта управления станком. Я использовал GRBL Control, но сейчас вроде чуть моднее софтина есть... забыл название (т.к. этот станок продал, а у нового другой контроллер и программа). То есть нужно добиться, чтобы с её пульта двигались все оси, включался и выключался шпиндель. Регулировались его обороты.

[Pavels]

Купил стальной уголок, и листы, буду варить усилитель рамы. Без фанатизма, а то движки захлебнутся.
Но для начала  погоняю как есть.

На этот станок сталь по моему абсолютно лишнее,ДСП или фанера вполне достаточна,как супер вариант можно алюминий использовать,я усилил так:
Гравировальные станки с али

[Максим КР]

На этот станок сталь по моему абсолютно лишнее,

Алюминий я варить даже не пробовал, а для стали есть и уголки и полуавтомат. Как минимум, пластиковые части доверия не внушают.
Пока собрал как есть, оси управляются.  Но так не резал ничего, дети не дали.
Поставил на 3d печатать крепление шланга пылесборника и крыльчатку, для импровизированного пылесоса, не знаю пока получится ли, вечером посмотрю что вышло, но процесс потихоньку ползёт.

[Pavels]

Алюминий я варить даже не пробовал, а для стали есть и уголки и полуавтомат.

Не надо ничего варить,всё прикручивается винтами.

[Pavels]

Тема чуть подзачахла а я решил усилить ось Z.
Заказал новую https:///ссылка запрещена правилами форума//item/4000105427436.html?spm=a2g0s.9042311.0.0.186c33ednx23Xv
приедет буду приделывать.

[Владимир Николаевич]

Тема чуть подзачахла а я решил усилить ось Z.
Заказал новую https:///ссылка запрещена правилами форума//item/4000105427436.html?spm=a2g0s.9042311.0.0.186c33ednx23Xv
приедет буду приделывать.

Привет!
 В родном исполнении ход 40мм. А в данном варианте ход 100мм. Ты считаешь это разумно? Куда тебе столько??? На мой взгляд 50мм выше крыши, тем паче что резать на глубину более 20мм не  реально?

Я у себя приготовил апгрейд стола и направляющих. Все никак не найду время поменять....Затянувшаяся осень вынудила принять к исполнению призывы жены - соорудить очередную, пятую по счету, баню!
Шпиндель с контроллером, как у тебя, на 250вт, уже получил и поставил. Ось Z у меня самодельно-усиленная, на трех направляющих,  хочу сначала ее добить, а потом уже менять!

PS - а что с базами чпу-программ по изделиям? Есть что то готовое и интересное? А то все какие то зубочистки, ложки, да картинки попадаются!!!
Может поддавалку какую из дерева для бани изготовить или фигурные ручки на дверь?

[Pavels]

В родном исполнении высоты не хватает если корпус для обработки боком поставить,да и хлипковатый он .

[mo]

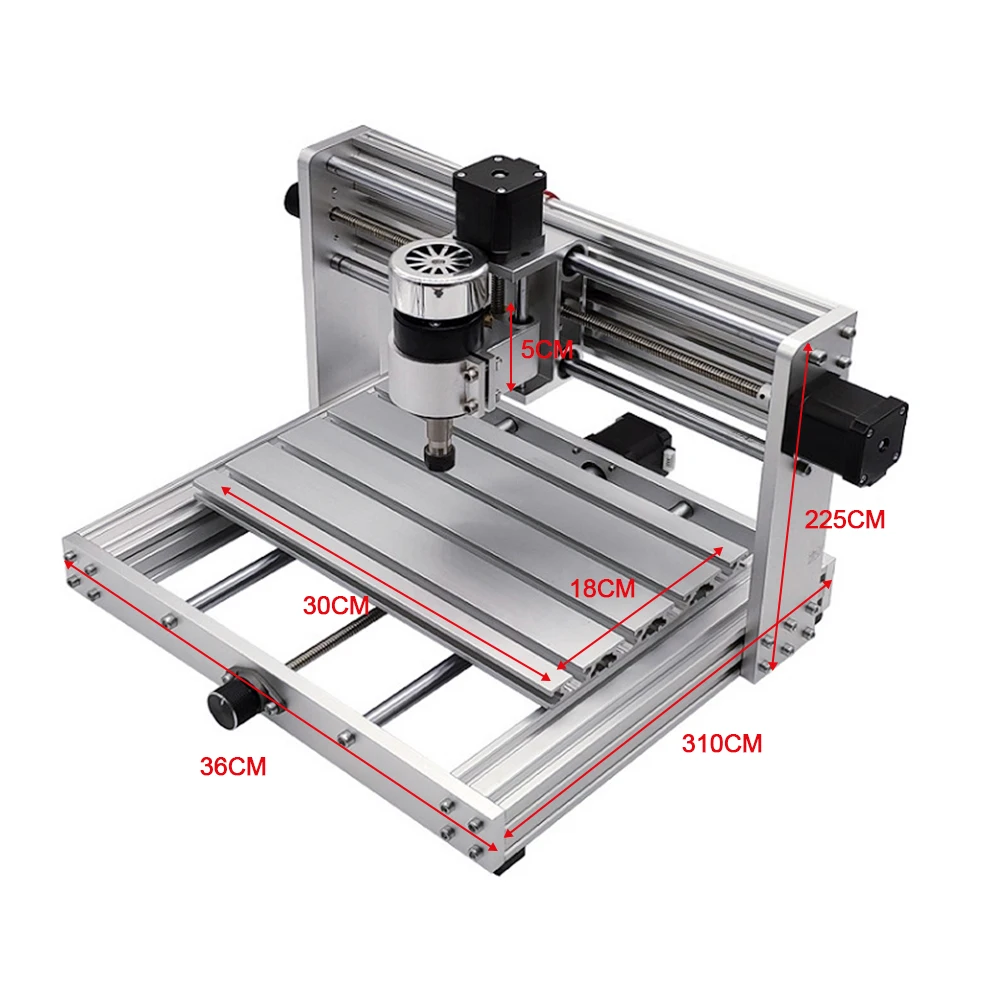

Китайцы пошли дальше. В семействе 3018 прибавление. 3018-Max.



Изменения, относительно 3018 pro:
- выполнен на 40х40 профиле и 10мм дюрале;
- ось Z из двух цельнофрезерованных деталей;
- шпиндель воздух 200 Вт ER11;
- валы, хоть и висячие, но уже 12 мм!
- моторчики побольше. Хоть мне и тех хватало, но why not?
- ручки на двух осях;
- offline плата. Она сейчас и на *pro поставляется или покупается отдельно. Но мне её очень не хватало. Уменьшает кол-во usb-глюков, я полагаю.

Цена с доставкой, правда, вдвое больше 3018pro = 16938 р (без offline и лазера).

[Владимир Николаевич]

Цена с такими улучшениями нормальная. Каретка оси Z металлическая! Опоры стола металлические!

[mo]

Цена с такими улучшениями нормальная. Каретка оси Z металлическая!

Тоже считаю, что денег он своих стоит!
