Отслеживание метеоров с научной пользой

[VAKT]

Хочется создать сеть наблюдения за метеорами с научной пользой. Начало обсуждения.
- камеры
- объективы
- купола/кожухи
- захват
- П.О. для обработки
- отправка данных
- оптический/радиодиапазон

(кликните для показа/скрытия)

Недорогие светосильные варифокальные объективы с АРД под матрицу 1/3" (1/4") продающиеся на авито:
(все эти объективы, и это заявлено производителями, диафрагмируются до 1:360)

Производитель	Smartec	Computar	Computar	Tamron	Tamron	Spacecom	Fujinon
Модель	STL-3080DC	TG3Z2910FCS	TG3Z2910FCS‐IR	13VG308AS	13VG308ASIR	SIRIUS TAV308DC	YV2.7x2.9LR4D-SA2L
Формат	1/3”	1/3”	1/3”	1/3”	1/3”	1/3”	1/3"
Крепление	CS	CS	CS	CS	CS	CS	CS
Фокусное расстояние, заявлено, мм	3,0–8,0	2,9–8,2	2,9–8,2	3,0–8,0	3,0–8,0	3,0–8,0	2,9–8,0
Фокусное расстояние, измерено*, мм	2,3–7,4				2,8–7,8		2,4–8.0
Апертура объектива, заявлено	F0,95	F1,0	F:1,0	F1,0	F1,0	F0,95	F0,95
Апертура объектива, измерено*	F0,9-1,3				F1,1–1,3		F1,3–1,8
Угол обзора, заявлено	92,9х68,4°–35,7х26,8°	98,3x70,7°–35,2x26,3°	95,0x69,0°–35,6x26,7°	90,8x66,6°–35,9x26,9°	92,5x68,0°-35,7x26,8°	94,3x68,9°–35,9x26,9°	94°37'x69°30'–35°18'x26°26'
Угол обзора, измерено*	92,2x?°–35,9x?°				80,3x?°–34,2x?°		90,0x?°–33,4x?°
Неравномерность освещенности поля*, %	40–30				40–30		40–20
Фокусировка	Ручная 0,3–∞ м	Ручная 0,5–∞ м	Ручная 0,5–∞ м	Ручная 0,2–∞ м	Ручная 0,2–∞ м	Ручная 0,3–∞ м	Ручная 0,3–∞ м
Увеличение	Ручное	Ручное	Ручное	Ручное	Ручное	Ручное	Ручное
Управление диафрагмой	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC	Автоматическая DC
Асферическая линза	Да	Да	Да	Да	Да	Да	Да
ИК-коррекция	Да	Нет	Да	Нет	Да	Да	Да
Габариты, мм	46,3х39х47	33,5x46,6x44,3	33,5x46,6x44,3	33,0x42,0x46,0	33х38,5х40,5	38,0x48,0x49,7	33,5х45,5х36
Масса, гр.	65	47	50	45,5 ± 4	46	64	45
Он же под другим именем				Sanyo VA-13VG308AS
				VIVOTEK 13VG308AS
Примечание							Низкая измеренная светосила
Паспорт (.PDF)	STL_3080	TG3Z2910FCS	TG3Z2910FCS‐IR	13VG308AS	Tamron IR lens	TAV308DC	YV2.7x2.9LR4D-SA2

* - публикация в журнале "Системы безопасности" №1 за 2008г.

(кликните для показа/скрытия)

Производитель	Computar
Модель	HG0808FCS-HSP
Формат	1/2"
Крепление	CS
Фокусное расстояние, заявлено, мм	8,0
Апертура объектива, заявлено	F:0,8
Угол обзора, заявлено	55,1°x44,9°
Фокусировка	Ручная 0,3–∞ м
Увеличение	Нет
Управление диафрагмой	Автоматическая DC
Асферическая линза	Да
ИК-коррекция	Нет
ED-стекло
Габариты, мм	42х56,8х43,0
Масса, гр.	120
Он же под другим именем
Примечание	Using with a B/W camera, please use the attached "B/W aberration compensation filter" and "FB compensation spacer". The filter(M22 P=0.5mm) should be screwed onto the lens from rear side and the spacer should be placed between lens and camera.
Даташит на офсайте	HG0808FCS-HSP

(кликните для показа/скрытия)

Чёрно-белые камеры
Модель	Размер	Сенсор	Чувствит., Лк	Разрешение, ТВЛ	Описание
WAT-902H2 ULTIMATE	1/2"	ICX429ALL	0,0001 / F1,4	570
WAT-902H3 ULTIMATE	1/3"	ICX659ALA	0,0002 / F1,4	570
WAT-902H2 Supreme	1/2"	ICX429ALL	0,0003 / F1,4	570
WAT-902H3 Supreme	1/3"	ICX259ALL	0,0005 / F1,4	570
WAT-902 DM2 (DM2S)	1/2"	ICX419ALL (ICX429ALL)	0,0018 / F1,4	570
WAT-902 DM3 (DM3S)	1/3"	ICX409AL (ICX259AL)	0,002 / F1,4	570
WAT-902H	1/2"	ICX429ALL	0,0003 / F1,4	570	с/ш 46 дБ, АРД VD, эл. затвор до 1/100000, АРУ (Hi/Low), Г=0.45/1, компенсация заднего света, 12 VDC±10%, 160 мА, 34x34x58 мм
WAT-902В	1/2"	ICX419ALL	0,003 / F1,4	570	с/ш 46 дБ, АРД VD, эл. затвор до 1/100000, АРУ (Hi/Low/Off), Г=0.45/1, компенсация заднего света, 12 VDC±10%, 135 мА, 34x34x58 мм
WAT-127LH	1/2"	ICX419ALL	0,0015 / F1,4	570
WAT-137LH	1/3"		0,002 / F1,4	570
WAT-502B	1/3"		0,003 / F1,4	400	АРД VD, эл. затвор до 1/100000, 9 (DC 7-11) B, 130 мА, 30x30x46 мм
WAT-535EX	1/3"		0,003 / F1,4
WAT-525EX	1/2"	ICX419ALL	0,002 / F1,4
WAT-902HB2S	1/2"		0,0003 / F1,4	570	модульная камера
WAT-902HB3S	1/3"	ICX429ALL	0,0006 / F1,4	570	модульная камера

(кликните для показа/скрытия)

• ПЗС и КМОП матрицы Sony (там же и некоторые другие производители)

[altar5]

Вопрос Илье Забелину и остальным- на Sony A7 выпущена серия клип-фильтров Astronomik. Имеет ли смысл для подавления засветки при ловле метеоров использовать их CLS фильтр?

[Забелин Илья]

 Лучше этот вопрос задать в теме " наблюдение метеоров", там я отвечу. Здесь Соню 7с не любят. В этой теме рассматривают только охранки.

[Забелин Илья]

 Володь. Вот там и рассмотрели спектральное ограничение глаза ночью, то, что я у них и взял. Фиолет и инфракрасное мы в темноте не видим, а матрица видит. Мы ночью видим только сине-зеленое.

[Владимир Николаевич]

Володь. Вот там и рассмотрели спектральное ограничение глаза ночью, то, что я у них и взял. Фиолет и инфракрасное мы в темноте не видим, а матрица видит. Мы ночью видим только сине-зеленое.

В спектрах метеоров представленных мной выше крыши сине-зеленого... Тут глаз явно чувствительнее камеры. Ты о чем?

[VAKT]

Фиолет и инфракрасное мы в темноте не видим, а матрица видит.

Илья. У меня сейчас стоит камера и к ней открыт доступ со стороны. На камере imx291 + ик-фильтр. Можете взглянуть, но сегодня полнолуние и облачность.

[Забелин Илья]

Яркая звезда слева - это из какого созвездия? И какие настройки камеры и объектив?

[VAKT]

Яркая звезда слева - это из какого созвездия? И какие настройки камеры и объектив?

Настройки камеры: выдержка - 1/25 секунды, разрешение - 1920x1080, режим - ч/б, ик-фильтр - перед камерой.
Объектив: всё тот же мегапиксельный со светосилой 1:1,2, диафрагменный узел отсутствует.

Яркую звезду - сейчас гляну.

[Забелин Илья]

 У меня видео - фпс на глаз не более 10.

[Забелин Илья]

 Одиночный кадр. Немного задрал в VLC.

[VAKT]

Я сейчас выведу fps на экран - готово.

Вот текущие настройки выдержки:

[VAKT]

На счёт "фпс на глаз не более 10." - настройки энкодера - каждый 5-й кадр - ключевой.

Сделал каждый 1-й кадр ключевой - посмотрите.

[Забелин Илья]

 ФПС увеличилось. А случайно камера не может сама переходить в режим "авто" ?

[VAKT]

Яркая звезда, что была слева на краю - Вега (уже ушла). Внизу справа должна быть видна Полярная. Но я сейчас вышел и смог увидеть из Лиры только Вегу - облачность.

[VAKT]

ФПС увеличилось. А случайно камера не может сама переходить в режим "авто" ?

Это не фпс увеличился - это я сделал каждый кадр ключевым, т.е. для каждого кадра картинка строиться заново, без учёта предыдущих кадров. Немного экономит траффик - когда подключались сразу четверо моего канала в интернет не хватало и приходилось урезать фпс вдвое до 12 кадров/сек, уменьшать битрейт видео и делать ключевой кадр только каждым 5-м.

[Забелин Илья]

 Понял. А что за ИК фильтр стоит перед камерой? Битрейт 7570Кб.

[VAKT]

Понял. А что за ИК фильтр стоит перед камерой?

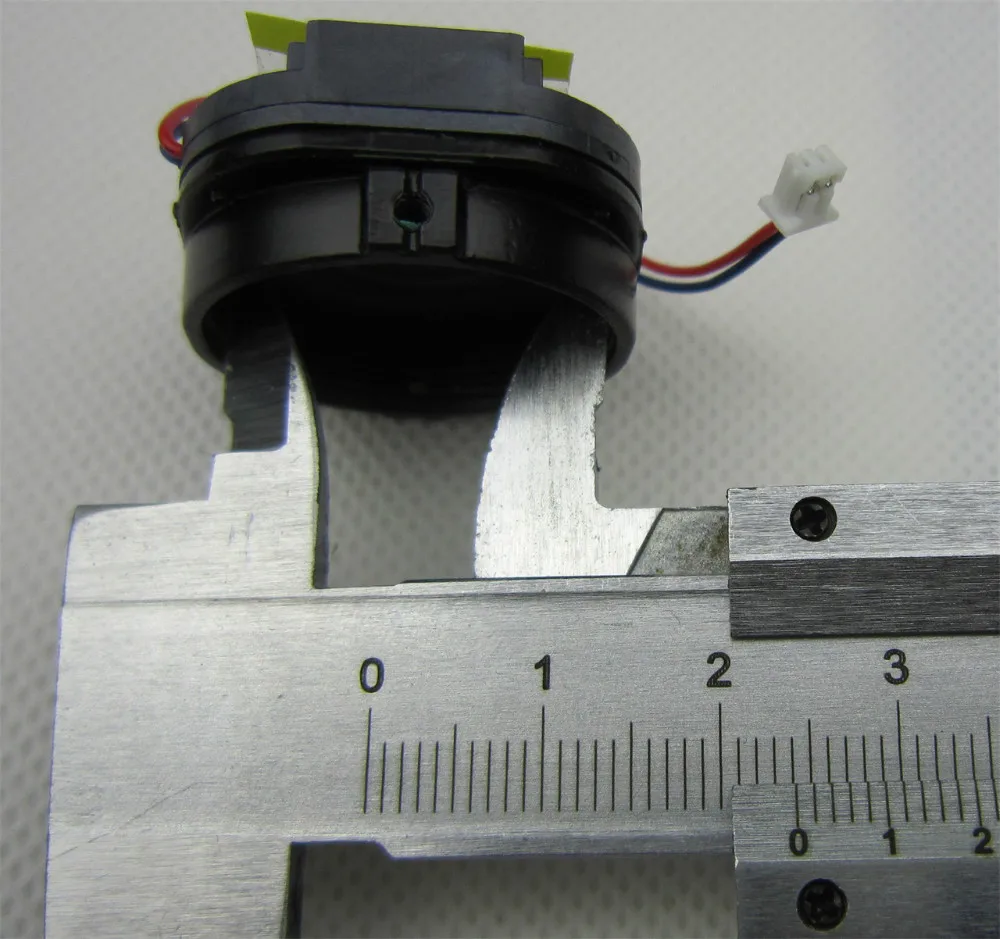

Штатный китайский ик-фильтр на коромысле внутри CS-mount которое прикручено к плате камеры - вот такой (ссылка на алиэкспресс)

[Забелин Илья]

 А он переключен в режим "ночь" ? битрейт 8050, режим видео срывается иногда.

[VAKT]

Да.

P.S.
Вы уже не одни на камере - кто-то ещё смотрит, канала в интернет перестало хватать - всё же сейчас примерно 6Мбит/сек камера выдаёт

[Забелин Илья]

У меня белое поле - видео нет. Надо снижать нагрузку.

[VAKT]

У меня белое поле - видео нет. Надо снижать нагрузку.

Уже трое на камере а канала всего 10Мбит/сек у меня

Ощутимо уменьшил битрейт видео и перевёл с h264 на h265 энкодер, перезагружаю камеру

Перезагрузил. Почти сплошная облачность
