Окулярная турель своими руками + макеты EMS Мацумото на 3д принтере.

[korn64]

Ну вот, пояснение прямо из первоисточника.

[Scorpionchik_63]

Вот теперь понятно.Спасибо!

[korn64]

Чтобы не открывать новую тему, добавлю здесь.
Захотелось попробовать проверить на практике зеркальную систему Мацумото.

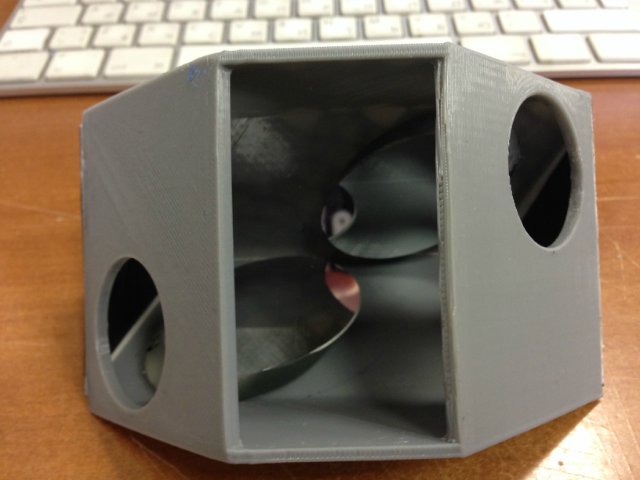

В итоге доделал ее макет, корпус распечатан на 3-д принтере. Все работает, изображение действительно прямое.
Но продолжение этой темы не будет, изделие останется в том виде, в котором оно представлено на фото ниже. Главное, интерес удовлетворен. Да и бинокуляра в обозримом будущем не ожидается.

[korn64]

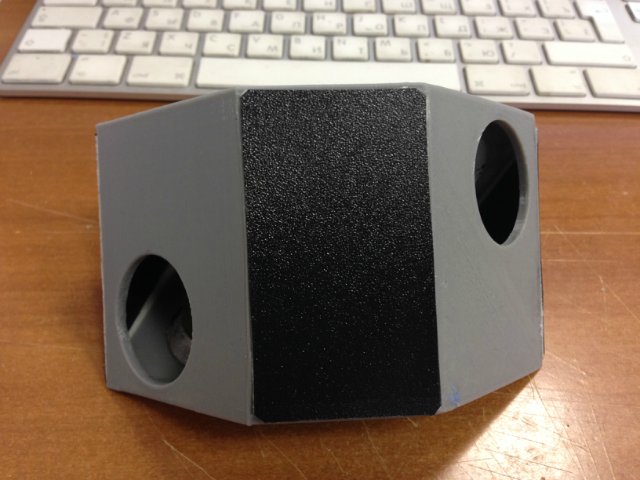

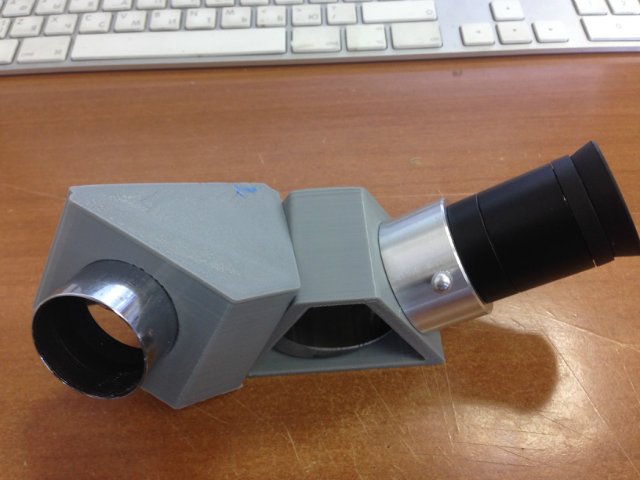

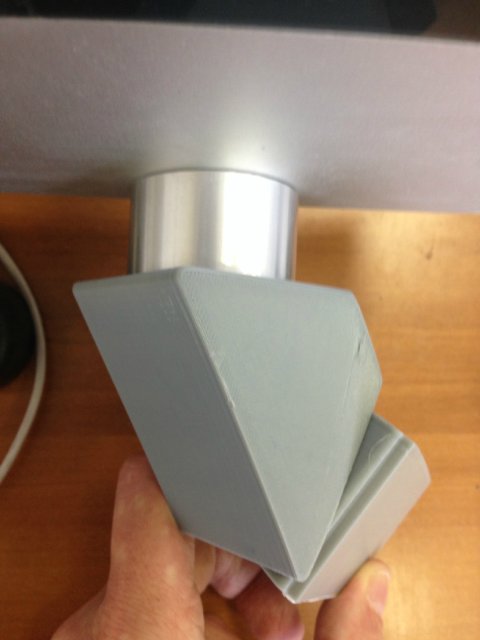

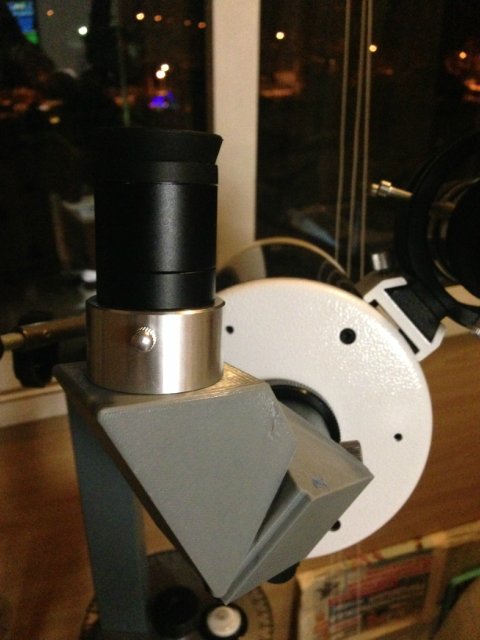

Все-таки решил продолжить эксперимент и пошел дальше в плане изменения конструкции. В этот раз пирамиды. Может и до сферойдов Мацумоты так дело дойдет.
Все тот же пластик PLA, печать без основы и поддержки.
Угол разворота корпусов друг относительно друга для достижения перпендикулярности между окулярной и юбочной частями в программе Компас получился 19 гр 28 минут или 70 гр 32 минуты.

[Hermit]

Молодца! Ну всё, коллега - отступать Вам некуда. Впереди строительство полноценного бинокуляра!

[korn64]

Спасибо.
Жаль, что в наличии только одна пара зеркал. Надо было еще пару выписать, теперь на сайте ДеА их нет.
Ну и как обычно вид на телескопе и пробный снимок.

[korn64]

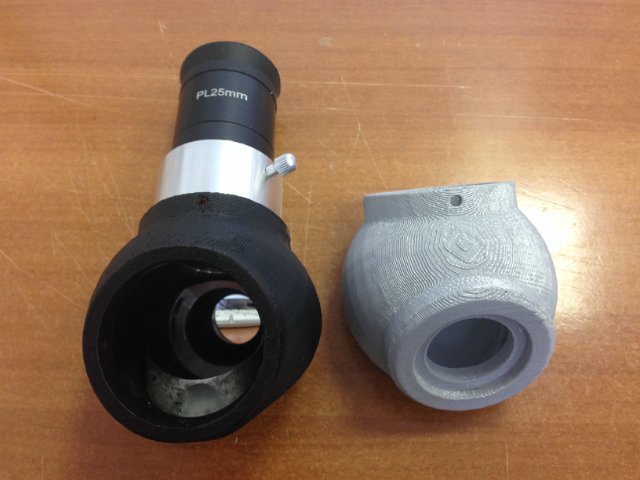

В Компасе вот так получаются сферические формы:



Попробую сделать.

[Hermit]

Ну, всё... Бойся, Мацумото - русские идут!    Только там не совсем сфера, скорее, какой-то сфероид, уплощенно-вытянутый. Или можно упростить до такого дизайна от Luciano -

[korn64]

Да, у Мацумото какая-то сложная форма, смесь всякого. По разносу крутил-вертел. Даже тороидальную конструкцию пробовал.
Интересно как этот самый Лучиано скреплял три цилиндра в одно целое? Литье или сварка?

[Hermit]

Скорее всего, соединение на винтах. Похожая коробка у призм 45° от WO (и 1,25" и 2"), только у Лучиано она из трех основных частей. Кстати, на фото четко виден стык.

[korn64]

Скорее всего, соединение на винтах.

Я тоже так подумал. Винты должны закручиваться изнутри. Достаточно сложный конструктив.
Сварка могла бы быть изнутри на трех аккуратных точках и место стыка так же было бы видно.

[korn64]

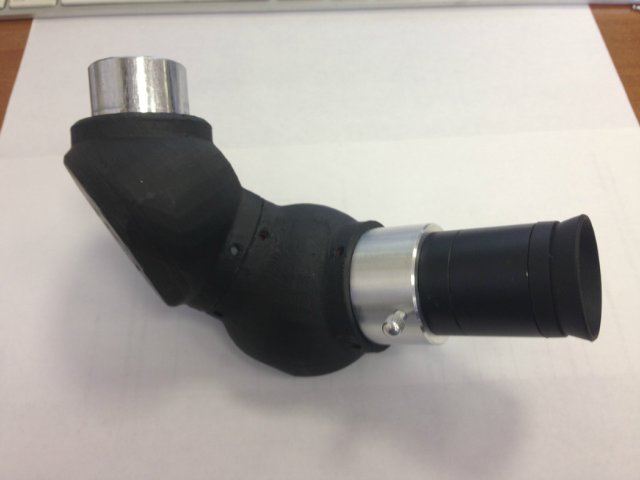

Распечатано, покрашено и собрано. Теперь поворот регулируется и положение фиксируется стопорными винтами.

[korn64]

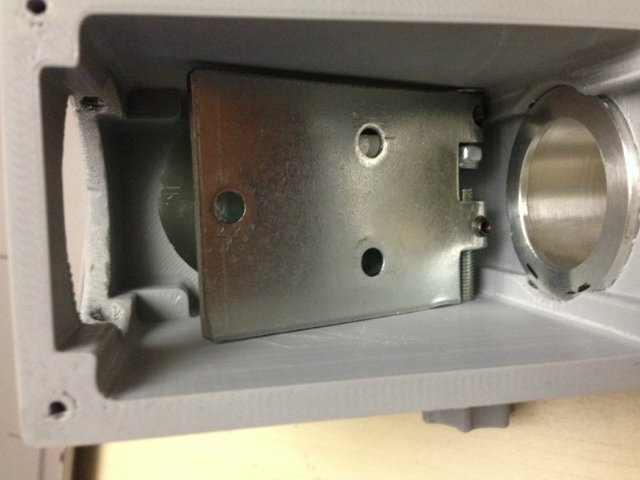

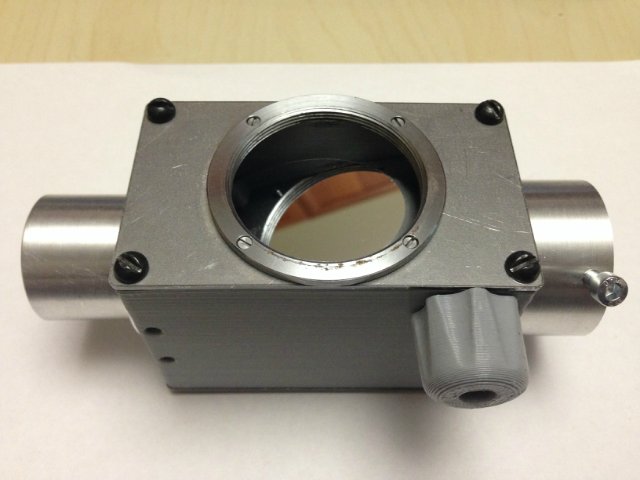

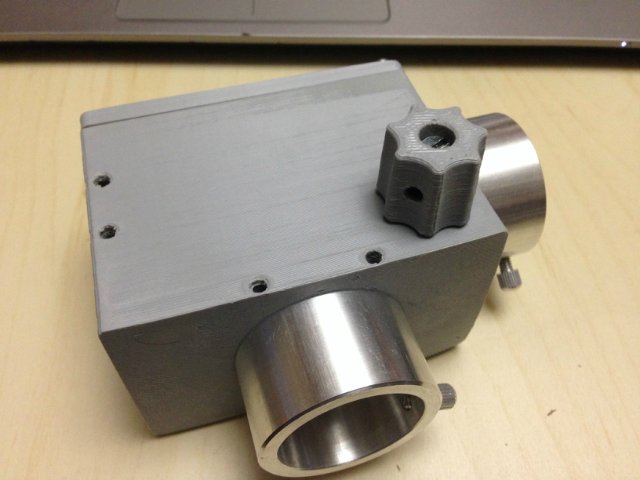

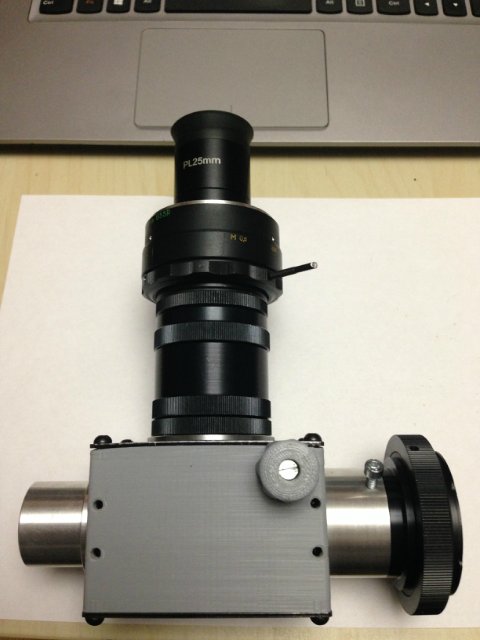

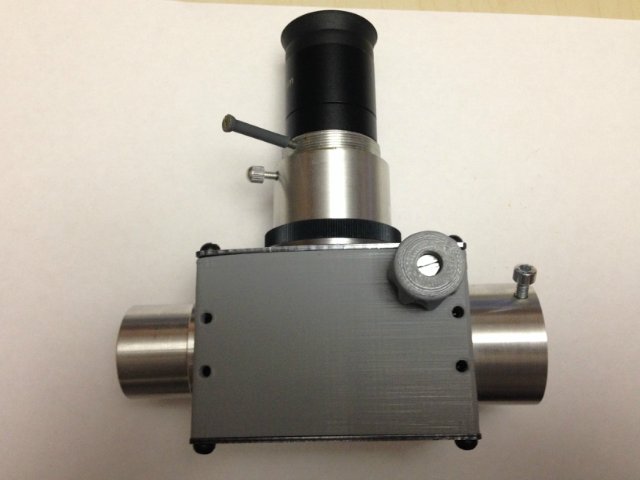

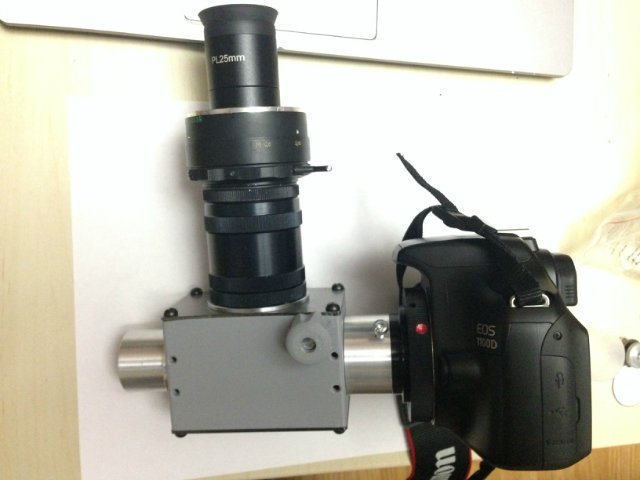

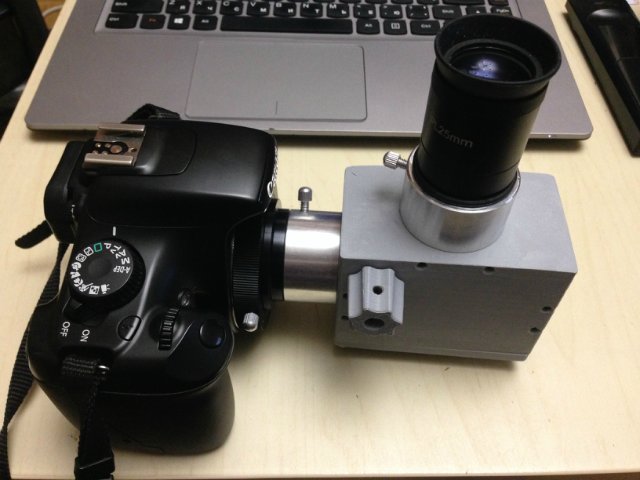

Самодельнаое зеркало -лягушка, внеосевой искатель. Так сказать его анатомия и в паре с фотоаппаратом. Юбки пока еще нет, находится в работе у токаря.
Так же вместо данной втулки окуляра будет установлен фокусер с многозаходной резьбой. Это гнеобходимо для того, чтобы не подстраивать резкость самим телескопом.
Зеркало закреплено на половинке обычной петли. Фиксация зеркала происходит за счет трения, поджатием осевого винта.

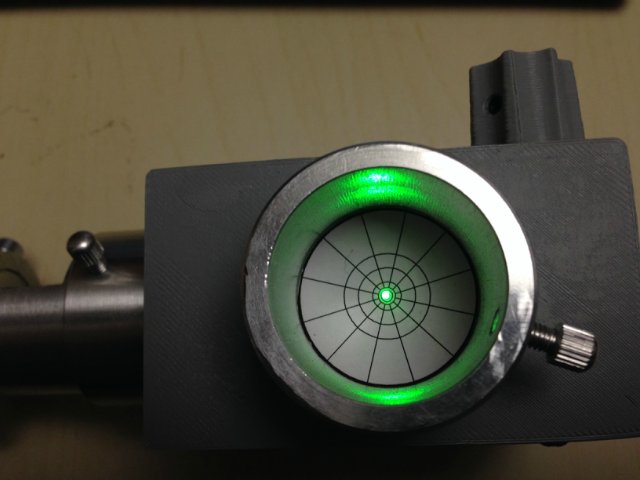

Последняя фотка в этой серии метка от самодельного лазерного коллиматора. Находится в центре мишени.
Сам коллиматор настраивался по телескопу МАК, он взят как эталон.

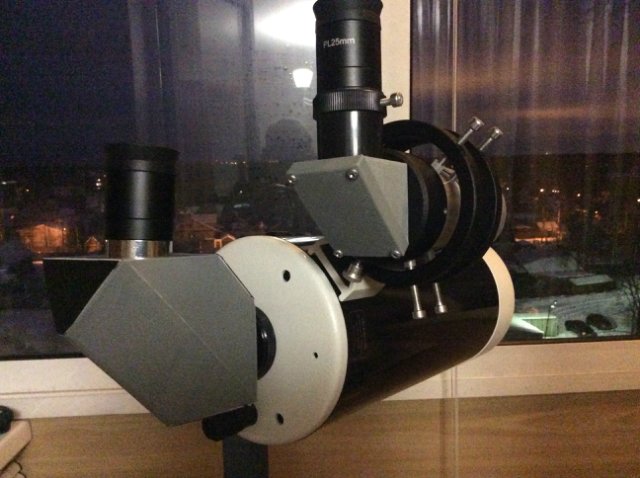

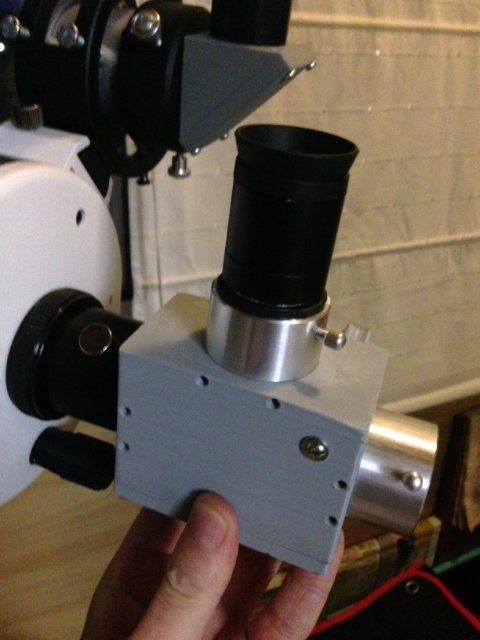

Так выглядит на телескопе (держу рукой, т.к. юбка точится):

[Биссимбай]

Немного оффтопа. А можно более  подробно про принтер? Может в виде отдельной темы в ветке, или просто в личку. Сам интересуюсь прикупить принтер для печати небольших деталей, шестеренок, коробочек. От того куча вопросов...

[korn64]

Принтер не моя собственность, он рабочий, в смысле на производстве. Модель MakerBot Replicator 2 3D Printer. Печатает пластиком PLA.

[Биссимбай]

Если я правильно понял, то печатает он не жалкие прототипы, а вполне рабочие детали? И все, что можно изготовить из пластика, можно печатать на нем? Корпуса, втулки, ручки, пластиковые защелки для чемоданов, и все такое прочее? Вообще хорошо бы завести тему в этом разделе "зд принтер для любителя астрономии", возможно еще кто-то использует его в подобных целях. А там может и я жабу задушу, и смогу внести свой вклад.

[korn64]

Есть свои ограничения.

[korn64]

Сегодня, наконец-то, закончилась эпопея с изготовлением турели: корпус был заменен на дюралевый.
Теперь она состоит из стали, Д16Т и стекла.
Осталось небольшой марафет навести, отдать в анодирование. Но будем считать, что этот проект закрыт и сдан в эксплуатацию

[Alexcenere]

Пару винтов на чёрной детали заменить бы на шестигранники - будет вообще шик!

[korn64]

Почти доделал свое зеркало-лягушку.
