Строительство клона sumerian optics alkaid 12"

[Андрей Серов]

Единственное что хочу доработать  так это трение между двумя половинками ящика

Использовал в своём добе грампластинку по фторопласту ,зимой почему то начала табуретка залипать,хотя до этого стояла та же пара,заменил пластинку на лист тонкого фторопласта (купил тут) трение практически исчезло ,чуть подтянул ось и ведение стало приятным без рывков и без лишнего скольжения

[stern]

Единственное что хочу доработать  так это трение между двумя половинками ящика (там где трение фторопласт с оргстеклом) вот там нужно добиваться нулевого трения...

Я на форумах встречал такой опыт, что нулевое трение не есть хорошо. Обычно здесь стремятся добиться "золотой середины", чтобы трение было
- не слишком высоким, во избежание "залипания", и
- не слишком низким, во избежание "обратного хода" и для ветроустойчивости.

Здесь есть обсуждение:
http://www.starlab.ru/showthread.php?t=23137

[sda-titan]

Небольшие но очередные наработки.  Времени совсем не хватает, но потихоньку движемся.

Закрепил вентиляторы на оргстекло а его соответственно через резиновые шайбы к задней стенке скопа. Хотел на 4 винта посадить, но решил на 2 - меньше вибрации будет передаваться на ГЗ.
Проводку всю укладывал с внутренней стороны.

[sda-titan]

...

[sda-titan]

....

[sda-titan]

На данный момент ломаю голову как согнуть алюминиевую трубку что бы изгиб был не слишком страшным. Эта трубка держит фокусерный узел от прогибания.
На фото показал желтой стрелочкой.
Может кто в домашних условиях гнул их ?
Погуглил на эту тему, толком информации нет. В основном везде пишут что нужно греть трубку и гнуть, но я так думаю что от этого внешний вид свой трубка потеряет.
Боле менее нормально получилось согнуть трубку набив туда песка, но, хочется покрасивее согнуть.

[Олег Чекалин]

К сантехникам зайди, у них простенький трубогиб наверняка есть.
А руками  - либо песок, либо воду зимой и замораживать.

[sda-titan]

К сантехникам зайди, у них простенький трубогиб наверняка есть.
А руками  - либо песок, либо воду зимой и замораживать.

Про трубогиб я думал, но боюсь перецарапает трубку, это на крайний случай

[Олег Чекалин]

Через картонную прокладку гнуть. Тут нужен трубогиб не прокаточный, а типа гидравлического, который только давит.

[sda-titan]

Или попробовать вырезать шаблон нужного радиуса из фанеры и тисками зажать трубку.

[a.pozharov]

Тож отмечусь советом -по вентиляторам важна развязка, т е как можно сильнее их демпфировать, наверное их лучше вообще привязывать через прокладки виброгасящие, без болтов. Возможны всякие резонансы во всей конструкции, нет же оборудования чтобы вычислить резонансные частоты и гармоники, как на оптических предприятиях, потоэтому после изготовления проверьте на 1-2 D  выплясывает ли звезда. Если да -добро пожаловать в мой мир, у меня даже на 4х лентах подвешенный щит с вентиляторами вибрацию вызывал.  Муторно бороться с этим, если проявилось.

[sda-titan]

Тож отмечусь советом -по вентиляторам важна развязка, т е как можно сильнее их демпфировать, наверное их лучше вообще привязывать через прокладки виброгасящие, без болтов. Возможны всякие резонансы во всей конструкции, нет же оборудования чтобы вычислить резонансные частоты и гармоники, как на оптических предприятиях, потоэтому после изготовления проверьте на 1-2 D  выплясывает ли звезда. Если да -добро пожаловать в мой мир, у меня даже на 4х лентах подвешенный щит с вентиляторами вибрацию вызывал.  Муторно бороться с этим, если проявилось.

Когда буду тестировать - попробую, при включенных/выключенных вентиляторах, если разницы не увижу в изображении, то оставлю как есть, если наоборот - будем кумекать.

[Мистер Хомяк]

На данный момент ломаю голову как согнуть алюминиевую трубку что бы изгиб был не слишком страшным.
Может кто в домашних условиях гнул их ?

Трубки небольшого диаметра как эта и на такой небольшой радиус гнется руками по фанерному(немного уменьшенному) шаблону на раз. Получается красиво и без песка или льда. Но придется поэкспериментировать с плечом приложения сил и/или с воткнутым внутрь штырем(толстая, плюсовая отвертка подходящей длины) чтобы добиться нужного радиуса в нужном месте. Плюс плоскую часть части трубки можно притянуть хомутами к шаблону, чтобы изгиб не пошел на нее.

[Ert]

Через картонную прокладку гнуть. Тут нужен трубогиб не прокаточный, а типа гидравлического, который только давит.

Для духовых инструменты гнут .. Сначала грубо, потом,
В оправке через трубку проталкивают друг за другом шарики по диметру.
Все морщины уходят..

[TelevueFan]

Т.е. лезет то, о чем было ранее. Хилая заделка фокусера в частности. Неужели стартопик думает, что достаточно длинная люминиевая трубка, защемленая одним концом ему сильно поможет...

[sda-titan]

Т.е. лезет то, о чем было ранее. Хилая заделка фокусера в частности. Неужели стартопик думает, что достаточно длинная люминиевая трубка, защемленая одним концом ему сильно поможет...

Не будет классики (доба), не будет !!!!    Про резинки вы тоже много чего говорили, в итоге вопрос решился.

[TelevueFan]

К чему утверждать глупости? Ничего у вас с резинками не решилось. По условию, не решается это резинками. Насколько я понимаю еще ни одного выезда не было. Покатаетесь, посмотрите в различных температурных условиях, поймете ... Да там и кроме резинок будут проблемы.
Надоело чего-то объяснять, жизнь все расставит по местам.

[sda-titan]

К чему утверждать глупости? Ничего у вас с резинками не решилось.

Не вам решать что у меня получилось а что нет !!!!
Вы скоп такого типа тестировали, хотя бы раз руками его трогали, что бы в дальнейшем утверждать о его недостатках и достоинствах ? Не думаю ...
И говоря о глупостях, сами подумайте вас кто нибудь в этой теме поддержал хоть кто нибудь в чем нибудь ?

ГЛУПОСТЬЮ  я могу назвать это только то, что вы постоянно и упорно пропагандируете свой классический доб. Что это эталон и на него нужно ровняться. Но тема, как я вам замечу, идет не об этом, а о  "Строительство клона sumerian optics alkaid 12" .
Я его доделаю и протестирую , а далее отпишусь о его достоинствах и недостатках.
Поэтому ваши необоснованные аргументы типа:
- это хлипкая конструкция
- резинки не удержат окуляр
- алюминиевые трубки не удержат фокусерный узел
- т .д. и т.п.
я даже не хочу читать и вступать в дискуссию с вами , этот проект я доделаю в любом случае, с небольшими доработками или переделкой чисто для своего удобства.  Ваш рейтинг оставляет желать лучшего.


И еще в довесок могу сказать, что ни зря такой скоп у производителя без ГЗ и вторички стоит 1140 ЕВРО  (почти 73 000 наших деревянных). Я думаю, если бы у него были такие проблемы как вы нафантазировали себе, он бы таких денег не стоил.





Да там и кроме резинок будут проблемы.

Я давно заметил что вы"хороший" специалист такого типа скопа.

Надоело чего-то объяснять, жизнь все расставит по местам.

Наконец то закончится пропаганда классики )))))))))


Больше с вами в дискуссию такого плана не хочу даже вступать, флуд мне здесь не нужен.

[nikbor1]

Тем более где то на балконе валяется кусок столешницы, когда вырезали отверстие для раковины.

Дима я всегда использую " Алюкобонд " он прекрасно работает на добах . Его толщина 4 мм , с каждой стороны алюминий а серцевина заполнена полиэтиленом . Его можно приобрести в любой рекламной фирме а потом отнести на фрезу или лобзиком выпилить самому .

[korn64]

А трубки у Вас анодированные или нет? Если нет, то со временем они станут пятнистыми от внешней среды. Если есть возможность, то лучше сделать анодное оксидирование или покрасить полимерной порошковой краской (такие фирмы, думаю, в Вашем городе существуют).

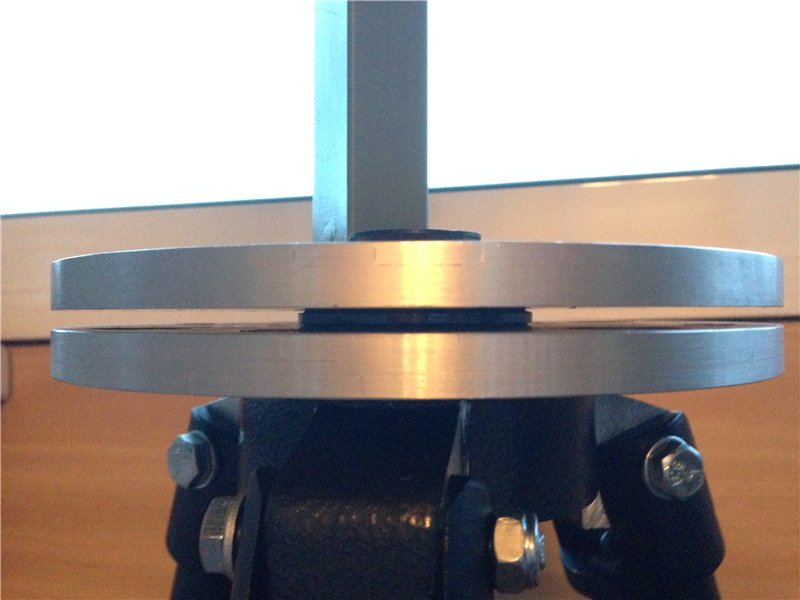

Контролируемого натяга при вращении вокруг вертикальной оси можно достичь, если установить между двумя вращающимися плоскостями опорного подшипник и центральным болтом регулировать натяг.
У меня на моей самоделке так реализовано:
