Подружить Юпитер-37 и QHY под гид

[Ed_Vazhorov]

Коллеги!
Помню, кто-то уже сделал переходник и крепление к Юпитер-37 и qhy-5/6 в качестве гида.
Если не жаль, поделитесь чертёжником. Мерить рабочий отрезок и т.п. - велосипед заново изобретать.
Заранее спасибо!

[Якут]

   Я делал. В качестве переходника использовал макрокольца Зенитовские. Одно малое и одно среднее.

[Sergey Stepanov]

Актуальный вопрос и для меня. Если кто-то делал переходник для Юпитер 37A и QHY5L-II-C, поделитесь чертежиком, пожалуйста.

[PavelGhost]

Самый простой вариант для камер, у которых резьба М42х0.75 это Удлинительное Т-кольцо Baader Planetarium 40 мм .
Оно вкручивается в камеру одним концом, а другим накручивается на объектив - там правда М42х1, но на полтора-два витка вполне накручивается.
Проверено на QHY5Color и Pentacon 135/2.5.

[mike]

У меня Юпитер 21М. Может что будет интересно.
Переходное кольцо М42->Nikon. И переходник из
китайского комплекта удлинителей. В переходнике
вставка из эбонита под QHY5.

[Pavels]

QHY5     To front :   12.5mm(M42/0.75 inner screw)
QHY6                      14.5mm(M42/0.75 inner screw)
Юпитер-37  M42x1   45.46mm
                    M39x1   45.46mm

[Владимир Николаевич]

QHY5     To front :   12.5mm(M42/0.75 inner screw)
QHY6                      14.5mm(M42/0.75 inner screw)
Юпитер-37  M42x1   45.46mm
                    M39x1   45.46mm

Если М42 то однозначно комплект удлиннительных колец Зенита. Сейчас ими все фото-барахолки забиты от 100р\комплект.

[Якут]

   Да, ещё. Этих двух колец всё-же недостаточно. Пришлось объектив не вкручивать до конца, миллиметра на 2.

[Ed_Vazhorov]

QHY5     To front :   12.5mm(M42/0.75 inner screw)
QHY6                      14.5mm(M42/0.75 inner screw)
Юпитер-37  M42x1   45.46mm
                    M39x1   45.46mm

Спасибо большое!
Такой уточняющий вопрос, откуда и докуда эти значения.
QHY6 14.5mm(M42/0.75 inner screw) - от плоскости матрицы до внешнего края резьбы?
Юпитер-37  M42x1   45.46mm - от края резьбы до фокальной плоскости?

[Ed_Vazhorov]

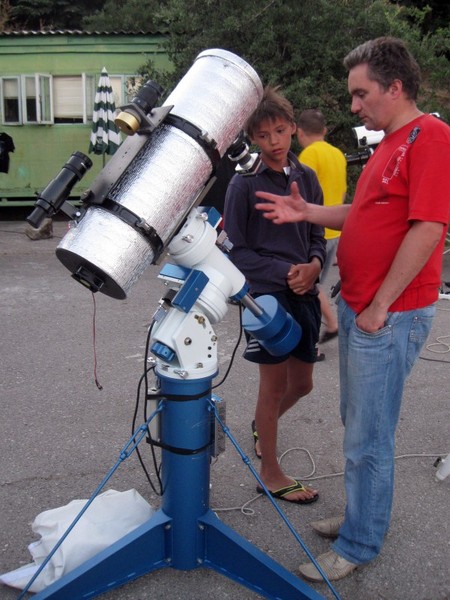

Хотелось сделать себе что-то типа того, что на фото внизу, чтобы установить в качестве гида на мини-монти SW Star Adventurer (буду звать ее SW SA).

Хочу заказать сразу трубку-переходник с расчетом крепления к ней Г-образного "башмака".

[Pavels]

Юпитер-37  M42x1   45.46mm - от края резьбы до фокальной плоскости?

Как-то непонятно сказано,в Зенитах это от плоскости прижима к фотоаппарату до плёнки.
У QHY аналогично .

[PavelGhost]

Совсем уж точно отрезок соблюдать не обязательно, главное чтобы он был НЕ БОЛЬШЕ указанного, а меньше миллиметров на 5 вполне нормально.

[Ed_Vazhorov]

Юпитер-37  M42x1   45.46mm - от края резьбы до фокальной плоскости?

Как-то непонятно сказано,в Зенитах это от плоскости прижима к фотоаппарату до плёнки.
У QHY аналогично .

Спасибо, именно это хотел узнать! Очень помогли!

[Pavels]

Совсем уж точно отрезок соблюдать не обязательно, главное чтобы он был НЕ БОЛЬШЕ указанного, а меньше миллиметров на 5 вполне нормально.

5мм это перебор,1-1.5 для попадания в бесконечность можно.

[PavelGhost]

5мм это перебор,1-1.5 для попадания в бесконечность можно.

Почему перебор - возьмите объектив и посмотрите сколько мм требуется для перефокусировки от минимальной дистанции до бесконечности - думаю всяко больше 5мм
