Проблема с биноклем DeepSky 25X100

[varobs]

Ребят кто нибудь из Вас разбирал бинокль???. У моего проблема возникла.... стали двоится звёзды на бинокле  "DeepSky 25X100" Я попробовал объективы не выкручиваются .  Винты есть только где окулярная часть...но там разбирать не стал там все герметично даже промазано герметиком...Самому по всей видимости не разобраться.

[Okub62]

По идее, на таких биноклях призмы устанавливаются на рамку, наклоном которой бинокль и юстируются. Рамка прикручена к корпусу винтами, между ними находятся упорные винты. Ослабив винты крепления, упорные можно вкручивать-выкручивать. По достижении результата, фиксировать винтами крепления.
Писать сложно, а если снять окулярные узлы, потом крышки призменных блоков, то там сразу хорошо видно д.б.
Удобно установить окуляры сначала без крышек (чтобы винтики были доступны), так настроить, потом снова отвинтить окуляры и собрать уже окончательно.

P.S. Точно такой не разбирал, но эта систем призм, похоже, содрана с американских биноклей времён 2МВ и их последователей.

Где-то была тема на Старлабе, найти не могу, если найду - ссылку сделаю.

[Оверин Дмитрий]

Это их болезнь - аналогично и у нас было. Там призмы к рамкам приклеены герметиком, а не сидят в лапках. Клей сыроват, и одна из призм сдвинулась. Надо разбирать и юстировать - но это сложная задача, непростая. Мне на ГАС ГАО помог Игорь Розивика, без него не смог бы осилить, т.к. нужен опыт.

[Okub62]

Практика рождает опыт.

К сожалению, не нашёл ту тему, наверное, стёрли. Да, там ссылок на заводские инструкции и не было, насколько помню.

[Владимир Николаевич]

Это их болезнь - аналогично и у нас было. Там призмы к рамкам приклеены герметиком, а не сидят в лапках. Клей сыроват, и одна из призм сдвинулась. Надо разбирать и юстировать - но это сложная задача, непростая. Мне на ГАС ГАО помог Игорь Розивика, без него не смог бы осилить, т.к. нужен опыт.

Зачем писать если понятия не имеете как в этом бинокле все устроено. Никакого герметика в этом бинокле не было и нет. Это в дешевке 20\100 и 22\100, с закупочной ценой 80$,  призмы на герметике. В этом бинокле 25х100 Deepsky и во всей серии изготовленной на его основе - 20х80DS и 15х60DS призмы стоят в металле, крепятся  металлическими скобками.

  Юстируется элементарно - отвинчиваешь 3 винта крышки, окуляр оставляем на месте (он к крышке не крепится), сдвигаем крышку на 90-100град в сторону и получаем доступ к юстировочным винтам.
Как юстировать - сотни раз описано в темах по юстировке биноклей.
В кратце - укладываем бинокль на подоконник и наблюдая обьект двумя глазами, сводим два идображения в одно, поворачивая юстировочный винт.
Я обычно юстирую призмы левого канала - еще ни разу до правого дело не доходило!!!
Успехов!!!

[Okub62]

... отвинчиваешь 3 винта крышки, окуляр оставляем на месте (он к крышке не крепится), сдвигаем крышку на 90-100град в сторону и получаем доступ к юстировочным винтам.
...

Крышка свободно гуляет по трубке окуляра? Или его всё-таки отвинтить на сколько-то надо, чтобы крышку приподнять и развернуть?

[Владимир Николаевич]

... отвинчиваешь 3 винта крышки, окуляр оставляем на месте (он к крышке не крепится), сдвигаем крышку на 90-100град в сторону и получаем доступ к юстировочным винтам.
...

Крышка свободно гуляет по трубке окуляра? Или его всё-таки отвинтить на сколько-то надо, чтобы крышку приподнять и развернуть?

Отверстие в крышке больше чем корпус окуляра. Окуляр с крышкой не соединены.Просто отвинтить 3 винта, приподнять крышку и развернуть...
Не усложняйте жизнь вопросами!

[Okub62]

Спасибо.
Просто во всех нормальных биноклях окуляр тоже зажимает крышку, опять же зазора для пыли нет..
Впрочем, спасибо ещё раз за ответ, буду знать, что и так делают.

[WhitePride]

Объективы выкручиваются) Такой же аппарат имею. Они видимо на заводе намертво затягиваются, да так что аж иногда нарушается соосность. У меня лично так и было. Вылечил ослаблением затяжки. Призменный блок тоже разбирал из любопытства, но регулировками не тревожил, пока и так все отлично (Владимир Николаевич не врет, призмы сидят на хороших железных рамках)

[Владимир Николаевич]

Кстати бока призм порекомендовал бы зачернить маркером. Сдвинуть крышки и зачернить - на все уйдет несколько минут.
А польза несомненно будет!

[WhitePride]

Кстати бока призм порекомендовал бы зачернить маркером. Сдвинуть крышки и зачернить - на все уйдет несколько минут.
А польза несомненно будет!

То есть зачернить вон ту матовую поверхность по бокам? Опасаюсь малость. Наизусть выучил: "меньше трогаешь - больше видишь!"

И есть ли смысл чернить внутреннюю поверхность крышки призменного блока? Она там такая же серебристая как и снаружи

[varobs]

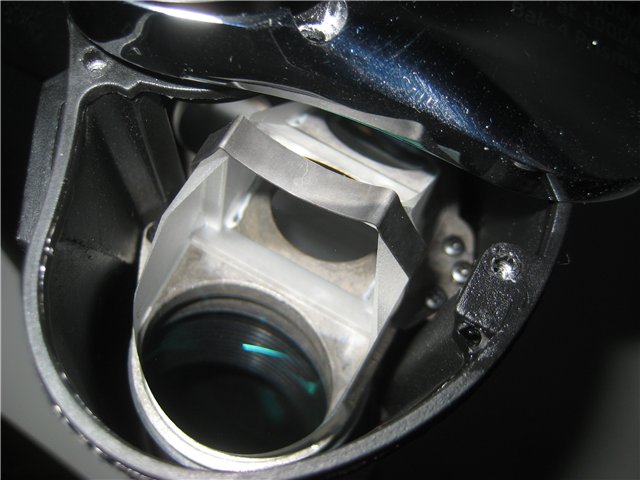

Открутив винты посмотрел на крепление призм...Все призмы на месте, осмотр невооруженным взглядом ничего не дал..Там в трёх местах по три винта как на рис 1 и 2 . Специально обозначил их номерами, может кто знает стоит ли их трогать или нет? для точной настройки чтобы не двоилось.
 Дело в том что двоится не совсем уж сильно видно только по звездам..
 На маленьком бинокле 10Х50 я убирал раздвоенность выкручивая один из объективов а здесь в DeepSky 25x100 объективы сидят намертво. [size=78%]..[/size]

[Nikitos1]

Подскажите,вы разбирали, у него на самом деле из 100мм апертуры работают только 80мм?

[Capricornus]

Подскажите,вы разбирали, у него на самом деле из 100мм апертуры работают только 80мм?

А зачем бинокль-то разбирать? Достаточно измерить увеличение и диаметр выходного зрачка.

[varobs]

Подскажите,вы разбирали, у него на самом деле из 100мм апертуры работают только 80мм?

..........
Ребята вопрос не в тему...спросите лучше у первокласника на улице..

[Владимир Николаевич]

Открутив винты посмотрел на крепление призм...Все призмы на месте, осмотр невооруженным взглядом ничего не дал..Там в трёх местах по три винта как на рис 1 и 2 . Специально обозначил их номерами, может кто знает стоит ли их трогать или нет? для точной настройки чтобы не двоилось.
 Дело в том что двоится не совсем уж сильно видно только по звездам..
 На маленьком бинокле 10Х50 я убирал раздвоенность выкручивая один из объективов а здесь в DeepSky 25x100 объективы сидят намертво. [size=78%]..[/size]

Ни разу еще этой модели Юстировка не требовалась. По месторасположению винтов Вам нужен средний из тройки обозначенной номером 1
Если у Вас небольшая разьюстировка то достаточно просто по шевелить винт влево вправо
