По форуму вакуумщиков похоже на газобалласт многие просто "забили",- поскольку это затратно по времени.

Видимо просто сильно "дымит" при газобаласте. Выхлоп, однако, надо в форточку выводить или в вытяжную вентиляцию

[Игорь А. Грибко]

Так примерно и мечтаю, понятно что пападос на КВУМ-40, и независимый ввод,- но насколько большой выигрыш от этого?,- надеюсь что НВР не будет интенсивно терять масло, и не  так сильно будут "биться" шибера, к этому очевидно как заметил Игорь меньше будет собираться конденсата в форнасосе, насколько я понял смысл все-таки есть.
Вот бы еще  23ВЭ-250 упал-бы откуда нибудь....

А зачем такой большой ,это для камеры в пару кубов.
У меня есть 100-ка без двигателя .Могу задарить-мне точно не понадобится.
Если паромасляный на 250 , то проще заказать переходник .

[Геннадий 66]

А зачем такой большой ,это для камеры в пару кубов.
У меня есть 100-ка без двигателя .Могу задарить-мне точно не понадобится.
Если паромасляный на 250 , то проще заказать переходник .

Пересмотрел несколько конструкций камер, примечательно что диаметр диффузионного насоса к диаметру камеры приходиться как 1/3.
Насчет сотки, спасибо конечно., у меня есть 86-ой дифф под него,- только "максимализм заедает".
Да, диффузионный Н250/2000.
Кстати двигатель  на сотку присобачить не особо сложно главное чтобы концевикии были в порядке и сильфон, ну естественно привод не сломан..........

[Игорь А. Грибко]

Пересмотрел несколько конструкций камер, примечательно что диаметр диффузионного насоса к диаметру камеры приходиться как 1/3.
Насчет сотки, спасибо конечно., у меня есть 86-ой дифф под него,- только "максимализм заедает".
Да, диффузионный Н250/2000.
Кстати двигатель  на сотку присобачить не особо сложно главное чтобы концевикии были в порядке и сильфон, ну естественно привод не сломан..........

Диаметр на высоковакуумный насос расчитывается на необходимую пропускную способность ,например 100-ка по теории пропускает около 300 л/сек (на практике берётся 250). Что касается соотношения диаметра камеры и диаметра отсоса - это не совсем корректно - надо считать от объёма. Мне приходилось работать на камере объёмом 4,5 куба  с паромасленным 400мм ,а диаметр камеры при этом был 1,7 м ,рабочий вакуум достигался за 40 минут с учётом предварительной откачки.

[Игорь А. Грибко]

Кстати двигатель  на сотку присобачить не особо сложно главное чтобы концевикии были в порядке и сильфон, ну естественно привод не сломан..........

На моём всё это целое ,повреждён только электрический разъём (раскололся) -это мелочь.В ручную полностью открывал и закрывал. Хотел поставить на свою камеру , но в связи с последними приобретениями и целью сделать переносимый вакуумный пост буду делать только на современных соединениях .
 Предложение в силе - если нужен затвор - остаётся только подумать как доставить.

[Геннадий 66]

Очевидно придется приехать в Ейск, тут в принципе  не очень далеко .

[Игорь А. Грибко]

Очевидно придется приехать в Ейск, тут в принципе  не очень далеко .

Хорошо.Ответил в личку.

[gar298]

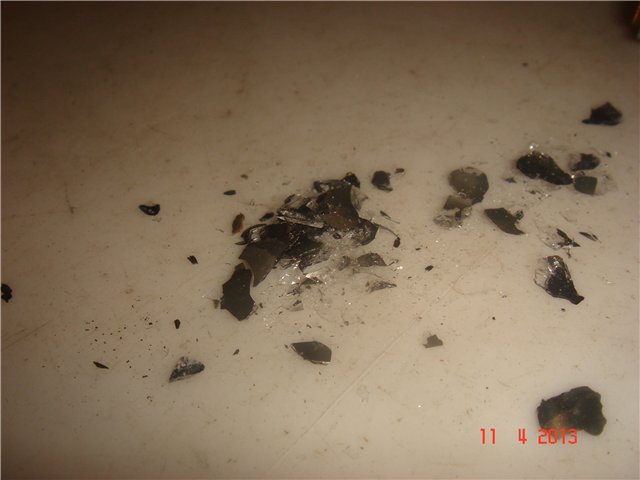

Провел эксперимент  с галогенкой   в качестве тигелька неудачно люминий  разьел  корпус лампочки
те вступил  в реакцию








 получилась отливка  в форме клизьмы   корпус  лампоча  весь типа чешуи отвалился

[ysdanko]

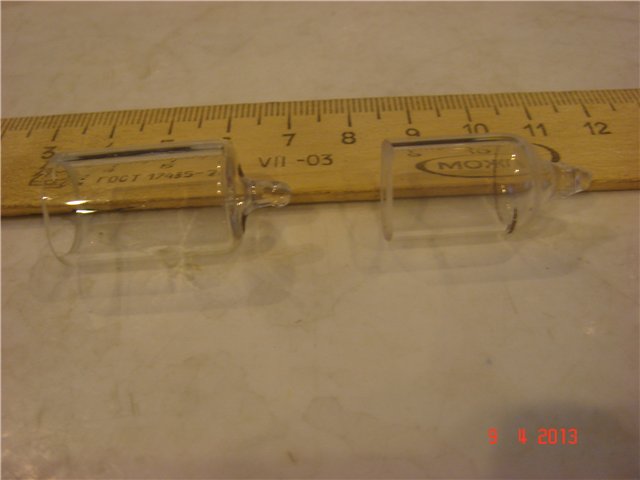

Ламповое стекло не очень тугоплавкое. По моему проще найти кварцевую трубку и из нее изготовить тигелек

[arkturz]

В целях защиты лодочек от агрессии жидкого алюминия их многократно обмазывают смесью порошка оксида бериллия на жидком стекле ,сушат и прокаливают в высоком вакууме.Лодочку так-же можно сделать из вольфрамовой проволочки,свив её в виде гнезда,промазав смесью и прокалив .Питание потребуется немного больше(проволочка длиннее)После прокаливания жидкое стекло частично выгорает,оставшийся силикат натрия связывает витки,цементируя  слои.Оксид бериллия можно добыть,размолов в ступке белые керамического вида прокладки под мощные транзисторы-Борис Юрьевич поделился народной мудростью.

[gar298]

прокладки интересно

[Геннадий 66]

 Вы-бы с окисью бериллия поосторожнее!, дело в том что она опасна для здоровья, как-бы не онко-провокатор.
Запомнилось  что асбест запретили по причине что в нем присутствует  окись бериллия.
По поводу агрессивности алюминия:- Когда-то он назывался "глинием" был такой химик Н. Н. Бекетов, он  получал калий методом алюмотермии, смешивая соль калия и порошка алюминия,- алюминий восстанавливал калий до металла при высокой температуре.
Казалось-бы менее активный металл восстанавливает из соли более активный, но это факт.....
Остается только одно чтобы не происходило никаких реакций.......,- что если  покрытие лодочки делать  из высококачественной окиси алюминия, или лейкосапфира- ( как вариант)?

[Игорь А. Грибко]

Сварил и покрасил стойку под камеру ,можно начинать собирать.

[gar298]

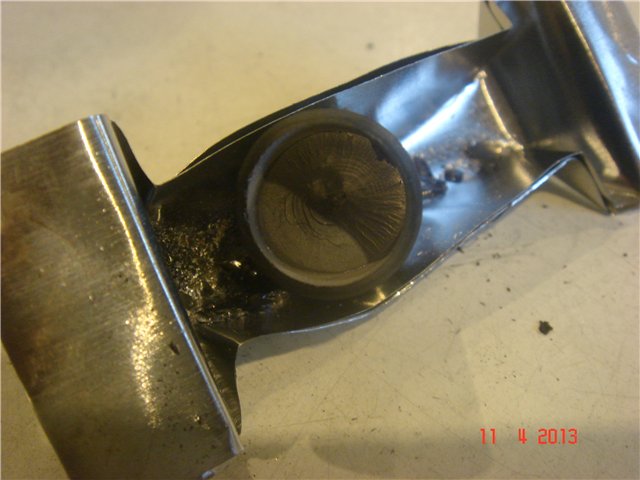

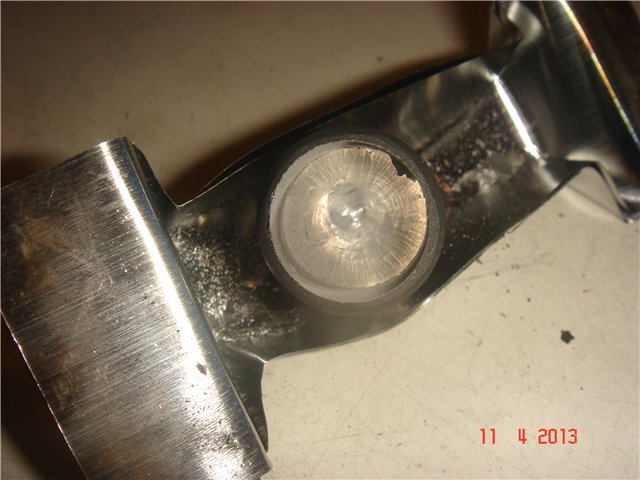

я стаканчики графитовые ювелирные нарыл  жалко пилить и тигелечки керамику керамику  дольше остужать надо  ато раскололся   от смены температуры
а чертеж компановки элементов ус где

[gar298]

с 16-18  в сокольниках  выставка  вакуумной техники
 17 пойду  че интересное  отфоткаю

[Ба@ша]

Я уже распечатал электронный билет.

[gar298]

Побывал на выставке   прошлый раз  было больше   кое что даже типа работало цены  кусаются  сильно
 вод  что  боле менее  считаю интересным

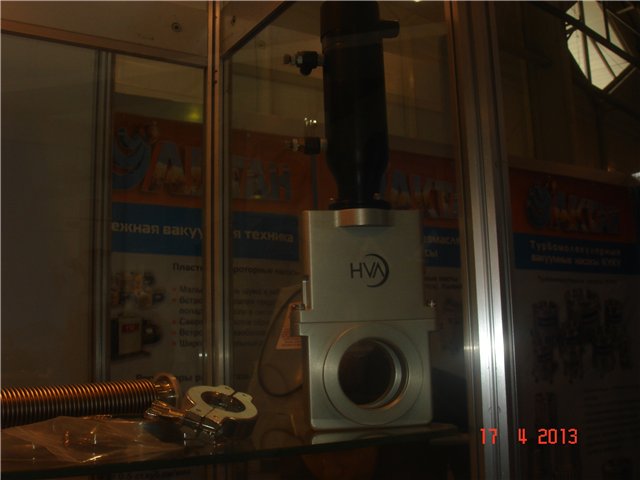

пневмо клапан  ничего лишнего

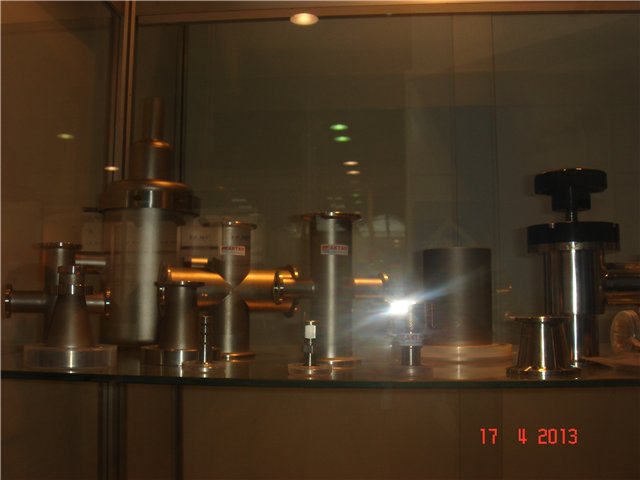

переходничечки  и ручной клапан

эл натекатели

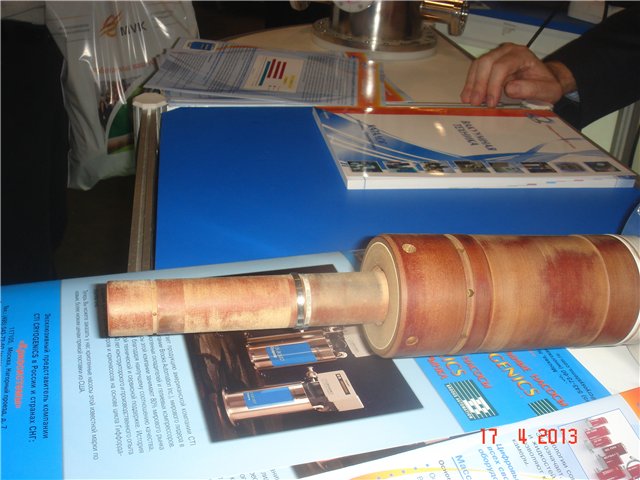

корпус  штока крионасоса без угле ловушек(головка)

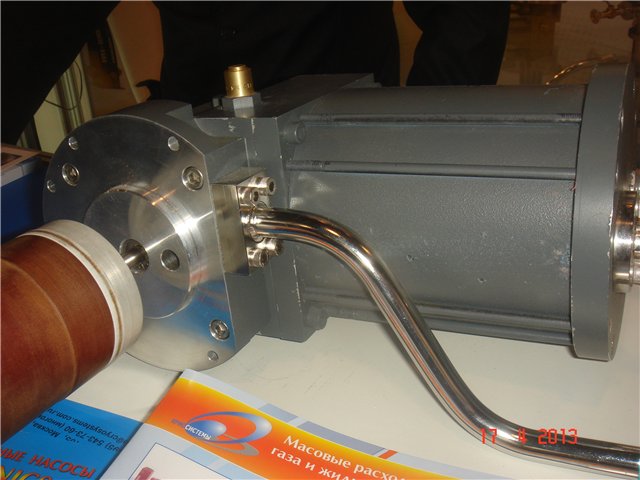

 сам корпус  с мотором  и кривошипом головки крио
шток  работаеть как насос типа от велика  только гоняет  гелий  на выходе  корпуса   создаеться  мороз
  еще  типа компрессора от холодильника  создает предварительное давление гелия  и его циркуляции по системе

 окно где кривошип

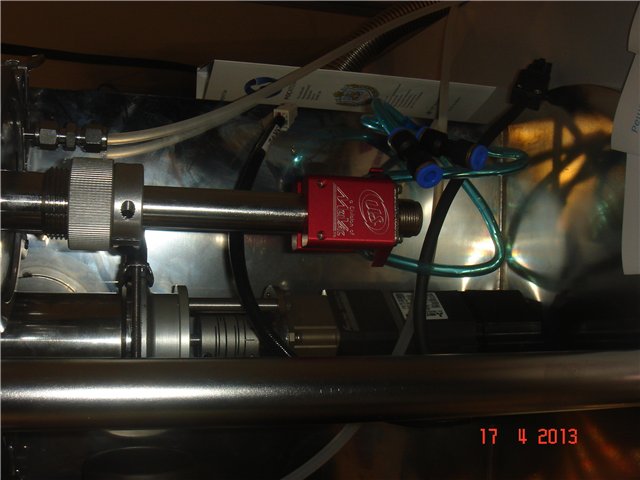

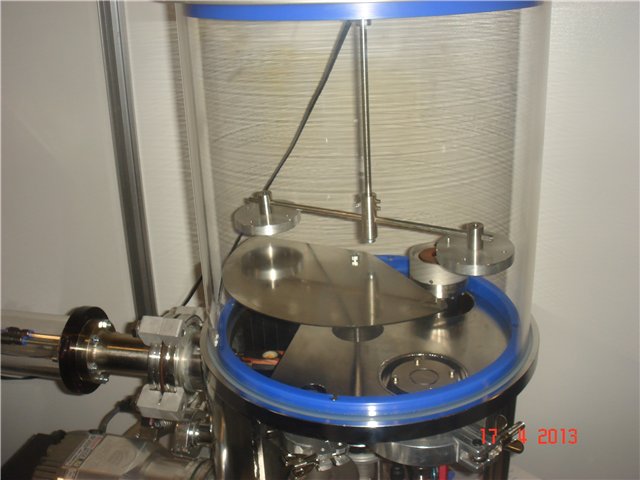

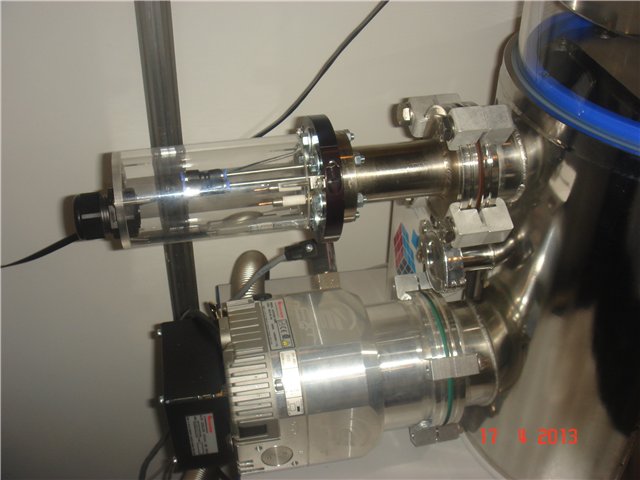

интересная  вакуумная  система установка  лабораторная   ввод  для электронной пушки мини

 вв вод  и охлаждение  пушки

сама пушка  мини

 общ  вид кирогазика

магнетрончик

подводы  к камере

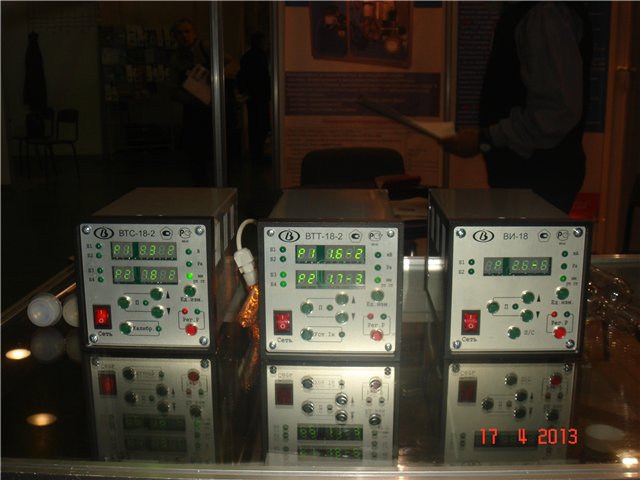

наши вакууметры

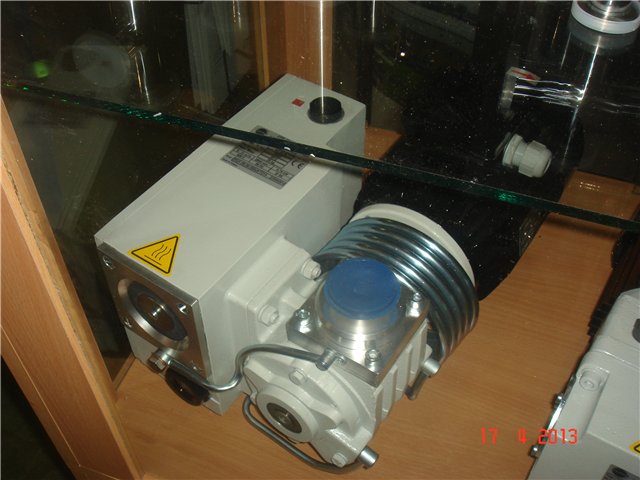

Фор насос  со сменным  фильтром  как  в авто  нужная  весчь

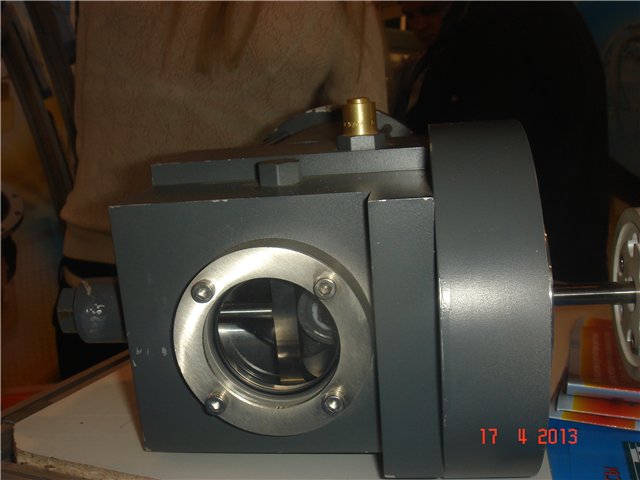

интересный насосик  инфу пока не нашел

[ROVIAN]

наши вакууметры

когда у нас такие будут.

[gar298]

они вроде как  в свободной продаже посля выходных  посмотрю прайсик
 мне  со стрелками больше нравиться  винтажнее

[Геннадий 66]

Нарыл в Ростове фирму торгующую микроамперметрами М906-2 со шкалами 0-10мв,0-100ma, 0-150ma,- как раз под термопарный  вакуумметр  на основе ПМТ-2 или ПМТ-4м.
Очень удачненько к  ВИТ-3 нужно будет еще парочку термопарных собирать, тоже стрелочки люблю............
