Вакуумные самоделки

[Евгений Пухальский]

Спасибо, принцип понятен.  Еще если можно, на тему электронной пушки.  Ведь там мало просто сгенерировать пучек электронов, его нужно еще и сфокусировать, причем до такой степени, что испаряется только "таблетка" из материала, а подложка остается нетронутой.  Кто в курсе, раз уж зашла речь о реальных самоделках, м.б и тут кто-то  посоветует?

[Astel-150]

У меня уже 11лет назад была сделана установка и покрытие было "какое"...

Как она сейчас выглядит? что-то переделывалось?

Я уже кучу раз ее выкладывал на форуме.
https://astronomy.ru/forum/index.php/topic,8194.msg149459.html#msg149459

[arkturz]

там нет про диаметр-радиус

Высота камеры-её диаметр (оптимально) а про радиус вот место-

[gar298]

можно  оснастку те  зеркало не вращать    и можно  не  сильно отдалять испаритель от  заготовки  а сделать  движение  испарителя  вдоль  заготовки
можно  и без вакууметра  на слух и типа  на нюх
 фор  когда  откачаеть на средний  вакуум почти перестаеть вонять выхлоп  почти не виден
а высокий вакуум можно см по вв разряду сначала типа звездное небо  в движении потом  голубое облако  потом типа белесый  туман потом типа пробой   значить  высокий вакуум есть мона пылькать
тута интересную статью  прочел  что хорошие результаты   испарять люминий  графитовым тиглем  и ешо  типа защиты    посля люминия  без напуска   закрыть  титаном  чуть чуть

[arkturz]

Новый ролик от Бориса Юрьевича о Славе-2   В описании видео автор пояснил:"Вакуумная самодельная электронно-лучевая установка "Слава-2" была изготовлена лично мною в 2008году, в г.Курске РФ. Предназначена для электронно-лучевой плавки титана, циркония и аналогичных металлов и заливки их в вакууме в формы.
Также может обрабатывать электронным лучем все виды материалов, в том числе и оптических деталей.Гравировка электронным лучем дифракционных решеток, голограмм позволяет достичь разрешения до 1000/мм."- Вакуумная самодельная установка "Слава-2".

[gar298]

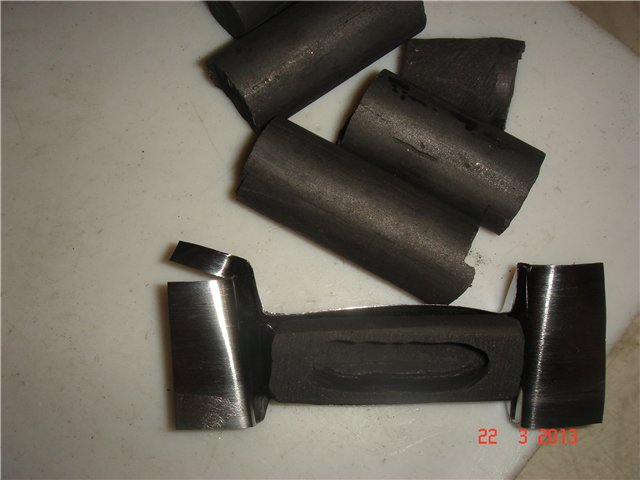

попробовал сегодня графитовый тигелек сделать
нашел в брахлишке  стерженёк подходящий  отпиликал  по размеру испарителя  обработал на наждаке  ну и типа фрезернул  на сверлильном  видок  конечно не айс
вставил  в лодочку  молибденовую ну  и вкамеру  испаритель не выдержал  чуть чуть   графит сам не разогревался  а только от лодочки ПЛОХО думал  он тож будет греться
 при большой температуре немного  погазил  но  люминий расплавил но не до  возгонки  а типа шарика







а вод  так  пылькаю  цветные  зеркала типа интерференции для сз очков

[Игорь А. Грибко]

Похоже , массу графитового тигля надо уменьшать.Стенки сделать потоньше в раза два.
Работа почти ювелирная .
Испаритель надо из вольфрама-лишние 500 градусов пригодились бы.

[Philipp]

Похоже , массу графитового тигля надо уменьшать.Стенки сделать потоньше в раза два.
Работа почти ювелирная .
Испаритель надо из вольфрама-лишние 500 градусов пригодились бы.

Можно выточить графитик,на сферо-токарном, типа контактной линзы, чашечкой...

[arkturz]

Щетки от движков,наверное,не годятся-с медью.

[gar298]

 вы не поняли  графит есть  а вод  типа  с лодочки контакт на него отсутствуеть  и грееться вся конструкция от молибдена  а должон графит греться надо  графит законнектить к токовводам  без  мех прижима тк хрупкий

[arkturz]

Дык я со щетками про что? Две стыковать,на стыке ложбинка с каплей материала.Только без меди надо,я слышал,там медь с графитом прессованная.А провода уже законнектены

[gar298]

и буить у нас алюми медное зеркало от проводов  коннектор должон охлаждаться   там температура  оболденная

[Евгений Пухальский]

Вопрос такой, тут вот мне предлагают насос NV12 вроде, за 100$, как думаете, надо брать? Хороший агрегат?

[ysdanko]

и буить у нас алюми медное зеркало от проводов  коннектор должон охлаждаться   там температура  оболденная

А с самого графита ничего не полетит. Графитовые изделия многообразны, а способы формирования и состав, могут быть не подходящими для вакумного испарения....
http://tdvial.ru/pg.htm

[Дмитрий Маколкин]

У кого ходы в Курчатник есть, стоит реакторный графит поискать. В своё время когда там работал, делали из графита элементы криостата, использовали именно такой графит.

Под тоговводы можно сделать циллиндрические хвостовики и их гальванически покрыть медью. К этой меди уже крепить токоввод, а чтобы там графит не грелся - оставить большое сечение, много больше нагреваемой части.

[gar298]

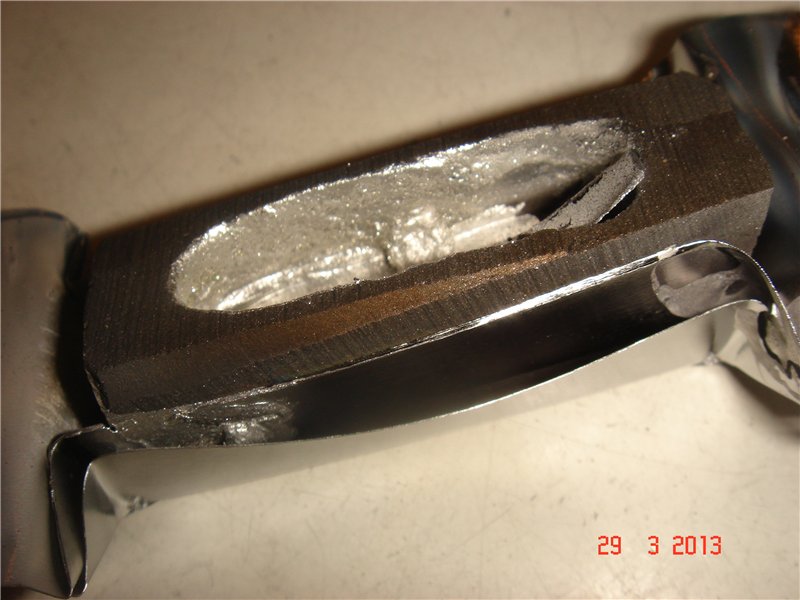

сегодня  все таки пылькнул    поставил 2 -й молибден те двойная лодочка
газов набираеть  тк  при прогреве опять газит потом расплавился и пошло напыление
сама пленка вроде  без  грязи те цвет гуд на истирание  лучше те  после2 раза ультрозвука  спокойно  протирал  тряпкой   БЕЗ  ЛАСИН  но  по камере  капельки россыпь расплавленного люминия шарики но  сам нрафит тк   не целиковый  а типа  в нутри типа  стержень др вод  по нему  расплав  протек  потом  и рзьел  испаритель

[Геннадий 66]

Надо искать щетки  с маркировкой "ЭГ" применялись на электромашинных усилителях, там технология изготовления их точно такая как и реакторного графита как-то  с помощью низкотемпературной плазмы, всякие добавки должны по сути отсутствовать, к этому стоит добавить что "электро-графит"  высочайшей плотности.

[Игорь А. Грибко]

Надо искать вот такие испарители-вольфрам или молибден а сверху высокотемпературная керамика.

[gar298]

вод вод  и на каждый состав  свою лодочку и желательно  не трогать  ан так не выходить
 у меня стержни  нормальные тока вод толстые  с внутренней вставкой надо ревизию произвести могеть и без вставки найдеться
 вроде от прожекторов
вообще мона  по помойкам набрать галогенок   отрезать  ноги   с колбой  и вод типа остальное  использовать

[Игорь А. Грибко]

Для сыпучих материалов
