Вакуумные самоделки

[Грехов Михаил]

На самом деле эксперименты были еще на ОС "Салют".

http://epizodsspace.airbase.ru/bibl/n_i_j/1986/2/isp-na-orb.html

Но туда зеркало отвезти, там покрыть.... потом обратно-жутко дорого будет и нерентабельно.

Что будет в вакуумной камере с некими материалами, которые могут сами по себе газить? клеи? пластики? дерево? краски? и др?  Если представить себе задачу скажем покрыть лезвие ножа иридием (тверд, коррозионно пассивен даже при высоких температурах и в кислотах) Но нож содержит деревянную ручку, внутри клей.... допустим даже если все это обернуть в фольгу тщательно - ничего страшного? Или все-таки это не гуд?

Что с поверхностью покрываемой детали? Должна быть свежеполированной и без окислов? Протерта спиртом и как следует обезжирена?

Можно ли скажем сделать некую камеру в виде там цилиндра из нержавейки и окна допустим из толстого стекла. Нанести по периметру слой герметика/эпоксидки и тщательно приклеить его. Подключить к вакуумной камере и таким образом получить камеру с вечным вакуумом внутри? Или какой-нибудь вакуумный прибор.

[gar298]

НЕЕ  в колбах вакуумных ламп  для ентих целей чета  таблетированно добавляють или время от времени прогревають  очень даже  и сильно  при  покрытии ножей  надо обязательно ручку снять  отдраить и обезжирить  ну  а пылить или нитрид золотой титана или карбид титана серо черный ну мона  и в среде кислорода  почти разный цвет покрытия получить вооще должно пойти просто титановая труба  с герметичными торцами нож под обратным потенциалом те +  а саму трубу камеру -
  откачать нагреть  и напустить азот буить нитрид . кислород буить окись титана.  или ацетилен буить карбид титана.
при СССр напыляли нитрид титана  на ножи из нержи сам нож  с рисунком из тампо печати  и травление  в горячем хлорном железе далее смыв  и напыл

[библиограф]

 На стекло иридий напыляют для изготовления солнечных очков и фильтров для мотошлемов,
на нож же лучше осаждать гальванически - так, например, покрывают, по никелевому подслою, нержавеющую сталь, для защиты от окисления. Ручку при этом снимать не надо!
Но иридиевое покрытие похоже на оловянное, родиевое - на алюминий, хромовое  - покрасивее будет.

[gar298]

 Я на солнечные  пылькаю хром  с наружи   получаю зеркало  с наружи коричневое внутри очень прочное особо на стекле можно  по верх хрома  нанести монокись кремния  получаеться цветное  чередующиеся  по  радуге  и повторяющееся  по  кругу
для серого фильтра  пылькаю моно окись титана  от серего до черного  желтый моноокись кремния  хром мона  и на пластик наносит CR 39  очковый  очень красиво сначало окраска пластика  в водном растворе далее хром дигрессивно

[gar298]

Моноокись титана
2 фото просветление линз для  светодиодных прожекторов

[библиограф]

 Недавно приобрел за бутылку старый электронный микроскоп; к нему вакуумный пост для напыления образцов. Диффузионный насос в нем слабенький, 50 л/сек, поэтому большие поверхности напылять
невозможно, под колпаком целая куча приблуд - вводы электрические,  вводы вращения, но сверху
высоковольтного ввода нет. Поэтому, чтобы попробовать катодное распыление, я не стал ничего переделывать, а просто устроил камеру из другого стеклянного колокола на основании из оргстекла.
Единственная деталь вакуумной арматуры - запорный вентиль.
Высоковольтным трансформатор на 10 кВ, прямо на нем диодный мост из КЦ201, и балластный
резистор, для первых опытов катод -медный диск.

[библиограф]

 Форвакуумный насос превосходный -дает 0.02 мм.рт.ст. Через капиллярный натекатель из воздушного шарика под колпак подается аргон. При давлении 0.5 мм в разряде хорошо виден светящийся прикатодный слой, "темное пространство" и "отрицательное свечение"; при понижении давления до 0.1 мм, темное прикатодное пространство расширяется. При замене аргона криптоном меняется цвет свечения разряда и отрицательное свечение распространяется к аноду.

[Alex. A. Matkin (ALISTER)]

Наконец-то запустил свою вакуумную камеру. Не мог добиться нужного вакуума, была течь. В итоге после долгих поисков нашел ее - просто шланг лампы "за горло" и тут же на глазах стрелка вакумметра начала падать.
Сварганил испаритель для пробы взял несколько прутков вольфрама для аргонодуговой сварки, зачистил их наждачной бумагой и обезжирил ацетоном а затем повесил на них гусарики из проволоки алюминиевой SMT-4043, которую предварительно проскоблил ножом как морковку и обезжирил. Откачал, пришло время пылить и....тут случилось самое неприятное. При прогреве проволочки у меня из транса дым повалил - задымила изоляция вторички, пришлось прервать процесс, хотя алюминий уже потек и покрыл частично вольфрам. Буду перематывать транс ( у меня пока старый от микроволновки с перемотанной вторичкой, который запитан через встроенный в камере ЛАТР.
Что самое важное - после того как поднял колпак, увидел что поверхности пробных зеркал покрыты тонким прозрачным отражающим налетом серого цвета, который при слабом нажиме снимается ногтем. И часть электродов тоже покрылась серым налетом. Я так понял, что это полетел оксид вольфрама, правильно? Может сможете подсказать как правильно готовить испаритель и оснастку чтобы грязь не летела?
И еще хочу поинтересоваться - а можно ли как то пылить алюминий без заслонки? У меня ее пока нет, надо будет что-то городить и придумывать.
Камеру и все поверхности в ней я предварительно чистил мелкой наждачкой и мыл ацетоном на несколько раз, вроде все вылизал. До тлеющего разряда еще руки не дошли. Кстати, а без него можно какие то более менее приемлемые результаты получать при соблюдении должной чистоты?


Раньше, когда деревья были еще большими а моя печень здоровая, я работал на сверхвысоковакуумных установках для кремния, сканирующих туннельных микроскопах и прочих подобных устройствах. Но там была такая высокая степень заводской готовности что так заморачиваться не приходилось

[АК-7 4]

 Алексей, поздравляю с запуском!!!

[Alex. A. Matkin (ALISTER)]

Алексей, поздравляю с запуском!!!

Спасибо, дорогой!

Вот, выложил видео снятое перед первым неудачным напылением: http://www.youtube.com/watch?v=ddLvnjzWT5E#

Буду очень рад конструктивной критике и советом старших товарищей.

[Игорь А. Грибко]

Скорее всего - плохой вакуум. Если с вакуумом всё нормально, то серый налёт дают примеси в алюминии ,они испаряются в первую очередь. Поэтому перед подложкой надо ставить заслонку и убирать её когда начинает лететь чистый люминий.

[gar298]

МОЛОДЦЫ Первое  для разряда медяху не надо а надо люминий если типа магнетрон то  тады медяху
второе от аргонной сварки электроды типа торированны  и толстые да  и площадь большая те окисная пленка  могеть  и перебить люминий  и ешо как транс выдержал такую  нагрузку   10тыр вольт многа  поставь в первичку латер  и  убавь прим до 3тр
в самом низу  зеркало есть  и алюминий надо  хороший  и чистый  хорошо от проводки старой он мягкий  и перед напылом моня протрвить в щелочи  и держать в баночке

[Завхоз]

Алексей, поздравляю с запуском!!!

Спасибо, дорогой!

Вот, выложил видео снятое перед первым неудачным напылением:

Буду очень рад конструктивной критике и советом старших товарищей.

Тоководы (плоские) не горячие были после пробного напыления? Может с них чего летело?
И ещё, может стоит оставить только одну вольфрамовую проволоку, сопротивление станет побольше, все трансу легче

[Геннадий 66]

Перерыл кучу литературы пришел к выводу что крепления вольфрама надо делать чтобы не иметь проблем ( никогда) из молибдена...........

[ysdanko]

Перерыл кучу литературы пришел к выводу что крепления вольфрама надо делать чтобы не иметь проблем ( никогда) из молибдена...........

Где же его взять?
Достаточно что бы электровводы были выполнены из массивного куска меди.

[gar298]

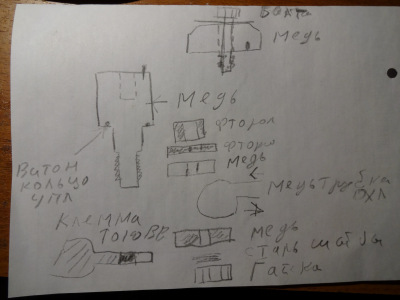

 кругляк меди  прим 25-40мм выточен типа болта в верхней части дырка  с резьбой  и такую же шайбу(толстую)  с затягиванием  обычной гайкой под шайбой желательно дырку  соосно  и в болте там шпилька (шоб при затягивании не провернулась шайба  и не порвало сам испаритель
 в тыльной стороне болта выточка под упл кольцо  сам болт во втулке из фторопласта или текстолита
тело с резьбой  желательно толстое потом идет шайба изолирующая  и кольцо шайба медная после медной шайбы петля из медной трубки  к которой подведена вода для охл  потом шайба опять медная гайка   любая  и провод подвода  эл енергии (типа фаза) шайба  и гайка  на  1 испаритель  2 конец можно  без  изоляторов те  на корпус

[ysdanko]

Может сможете подсказать как правильно готовить испаритель и оснастку чтобы грязь не летела?
И еще хочу поинтересоваться - а можно ли как то пылить алюминий без заслонки? У меня ее пока нет, надо будет что-то городить и придумывать.

Если нет заслонки, то "грязь" надо выжигать на "холостом" проходе. То есть проделать все операции, как и при напылении, но без загрузки зеркала и не доводя алюминий до кипения. После уже скидывать вакуум из под колпака и загружать зеркало.
Серый налет и слабая адгезия отражающего слоя, так же могут быть из-за плохой чистки будущего зеркала. Качественное мытье детали это одно из основных условий успеха.

[gar298]

 вод как  сделал  вводы на микро камере

[gar298]

а вод так  сделано  в вакуумной камере  от микроскопа эл  ЛИХТЕНШТЕЙН BALZERS

вводы типа  штырей от разьема

[gar298]

Нарыл импульсный блок питания  (инверторный) от магнетронной печки
Вопрос  на запуске стоят оптроны  и почемуто 2шт


ВОД они зачем 2 шт  могеть типа 1 регулирует мощность
